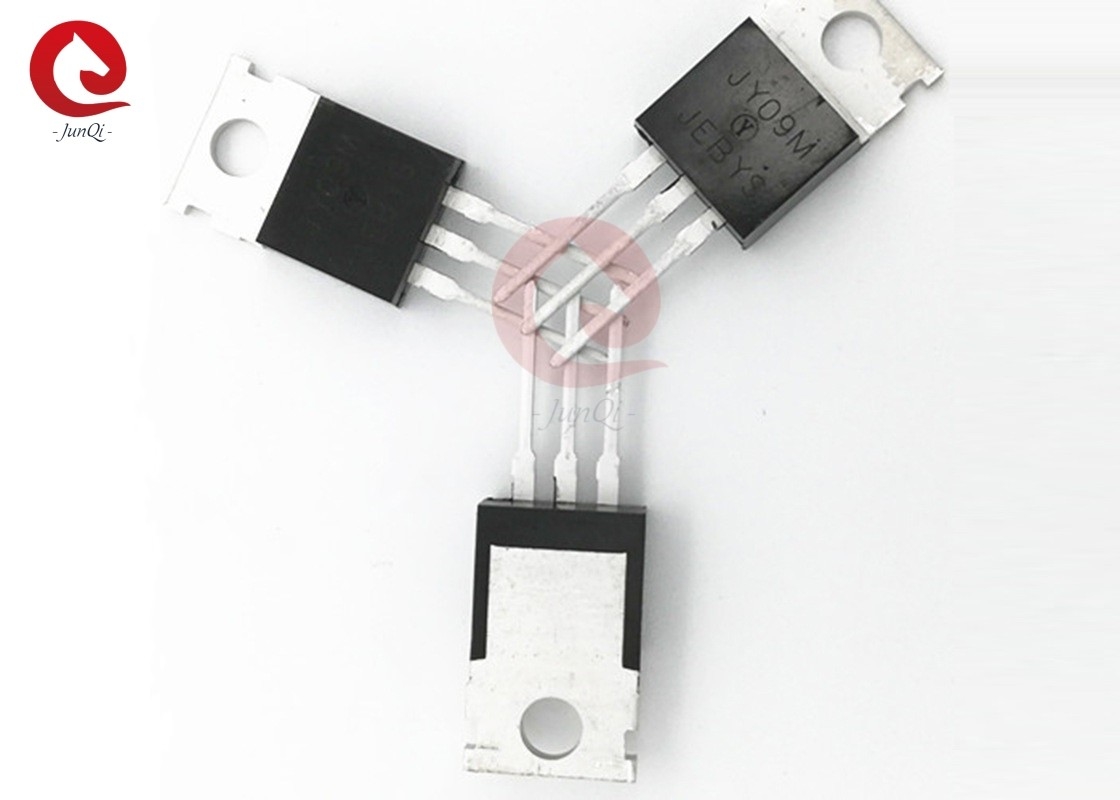

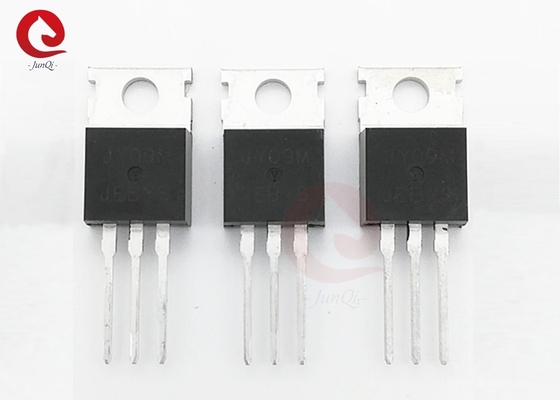

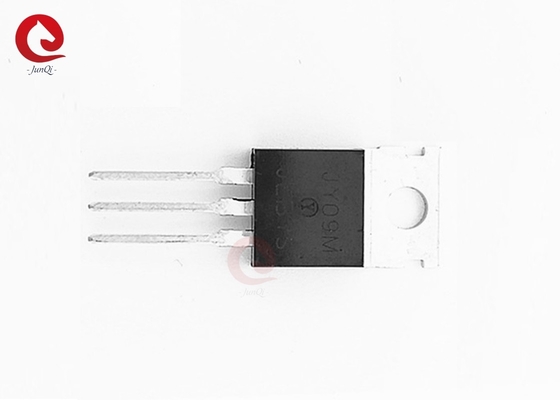

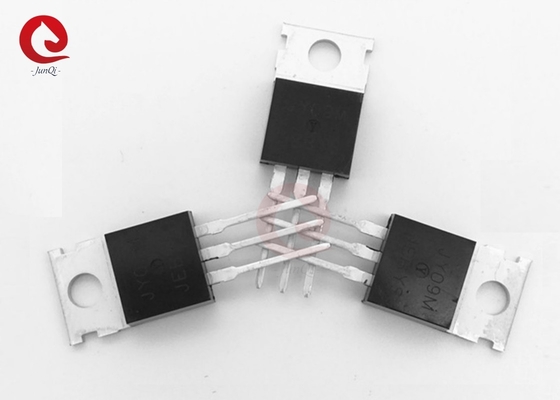

JY09M N চ্যানেল বর্ধন MOS IC TO-220 70V 90A পাওয়ার MOSFET

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JEUNKEI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY09M

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	100pcs (নমুনা উপলব্ধ)
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি/টি, পেপ্যাল
যোগানের ক্ষমতা:	1000PCS প্রতি দিন

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	এন চ্যানেল এনহ্যান্সমেন্ট মোড পাওয়ার MOSFET	মডেল নং।:	JY09M
প্রকার:	এন চ্যানেল	ড্রেন উত্স ভোল্টেজ:	70V
ক্রমাগত ড্রেন স্রোত:	90A ( Tc = 25℃)	সর্বোচ্চ শক্তি অপচয়:	162W
অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা:	-55℃~+175℃
বিশেষভাবে তুলে ধরা:	JY09M উন্নত মোড পাওয়ার mosfet , এন চ্যানেল এনহ্যান্সমেন্ট মোড পাওয়ার MOSFET , 70V 90A বর্ধিত মোড পাওয়ার mosfet

সাধারণ বর্ণনাঃ

JY09M উচ্চ কোষ ঘনত্ব অর্জন এবং কম গেট চার্জ সঙ্গে অন-প্রতিরোধ কমাতে সর্বশেষ খাঁজ প্রক্রিয়াকরণ কৌশল ব্যবহার করে।এই বৈশিষ্ট্যগুলি এই নকশাটিকে পাওয়ার সুইচিং অ্যাপ্লিকেশন এবং অন্যান্য বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস তৈরি করে.

বৈশিষ্ট্যঃ

● 70V/90A, RDS ((ON) ≤6.8mΩ@VGS=10V
● দ্রুত স্যুইচিং এবং বিপরীত শরীর পুনরুদ্ধার
● পুরোপুরি বর্ণিত তুষারপাতের ভোল্টেজ এবং বর্তমান
● ভাল তাপ অপসারণের জন্য চমৎকার প্যাকেজ

অ্যাপ্লিকেশনঃ

● পাওয়ার সুইচিং অ্যাপ্লিকেশন
● হার্ড সুইচড এবং উচ্চ ফ্রিকোয়েন্সি সার্কিট
● নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ

পিন বর্ণনাঃ

পরম সর্বোচ্চ রেটিং ((Tc=২৫°C অন্যথায় উল্লেখ না করা হলে):

প্রতীক	প্যারামিটার		সীমা	ইউনিট
Vডি এস	ড্রেন সোর্স ভোল্টেজ		70	V
Vজিএস	গেট-সোর্স ভোল্টেজ		±20	V
আমিডি	ধ্রুবক ড্রেন বর্তমান	টিসি=২৫°সি	90	এ
আমিডি	ধ্রুবক ড্রেন বর্তমান	টিসি=১০০°সি	65	এ
আমিডিএম	পলসড ড্রেন বর্তমান		315	এ
পিডি	সর্বাধিক শক্তি অপচয়		162	ডব্লিউ
টিJটিএসটিজি	অপারেশন জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা		-৫৫ ~ +১৭৫	°C
RΘJC	গরম প্রতিরোধের-হাউসের সাথে সংযোগ		0.85	°C/W
RΘJC	তাপীয় প্রতিরোধের-অভ্যন্তরীণ সংযোগ		62.5	°C/W

JY09M N চ্যানেল বর্ধন MOS IC TO-220 70V 90A পাওয়ার MOSFET 1

TO220-3 প্যাকেজ স্কিম

প্রতীক	এম এম			INCH			প্রতীক	এম এম			INCH
প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স	প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স
এ	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	ই	2.৫৪বিএসসি			0.১বিএসসি
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08বিএসসি			0.২বিএসসি
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
বি২	1.23	-	1.36	0.048	-	0.054	এল	12.75	-	13.17	0.502	-	0.519
সি	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
ডি	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.০৯৮ রিফ।
ডি১	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
ডিইপি	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
ই	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	৫°	৭°	৯°	৫°	৭°	৯°
E1	-	8.70	-	-	0.343	-	Θ2	১°	৩°	৫°	১°	৩°	৫°
E2	9.80	10.00	10.20	0.386	0.394	0.401
