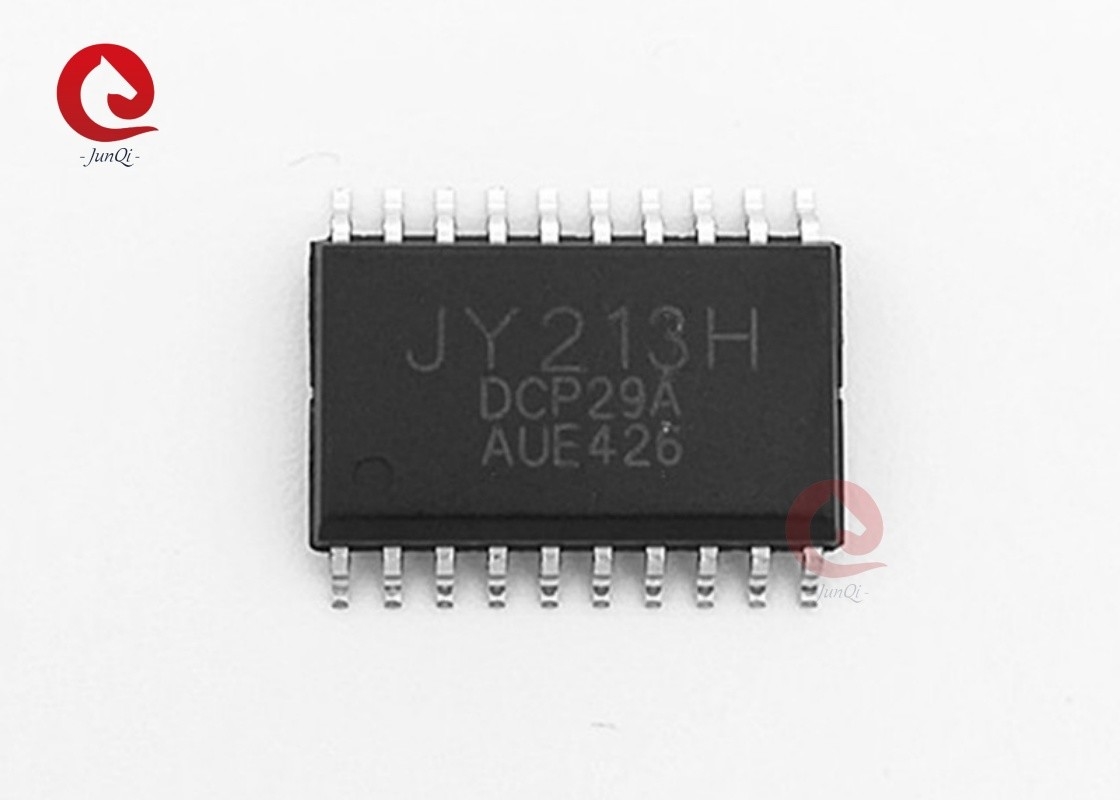

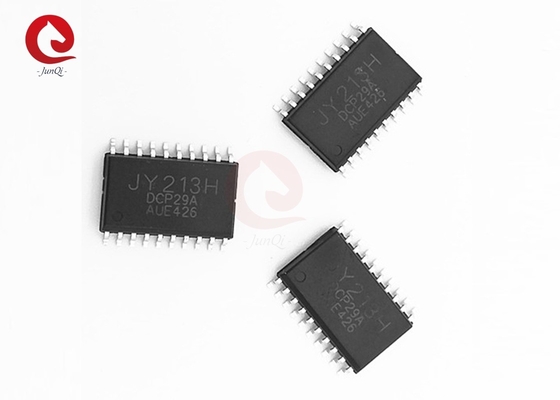

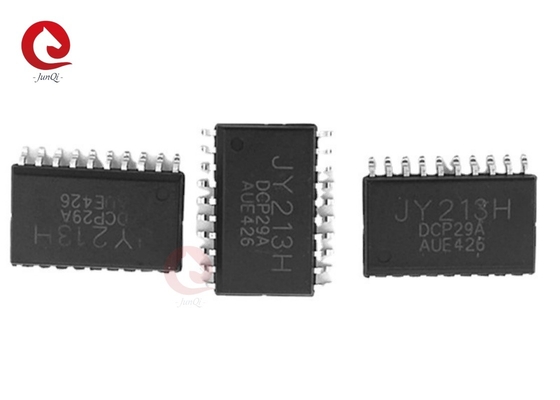

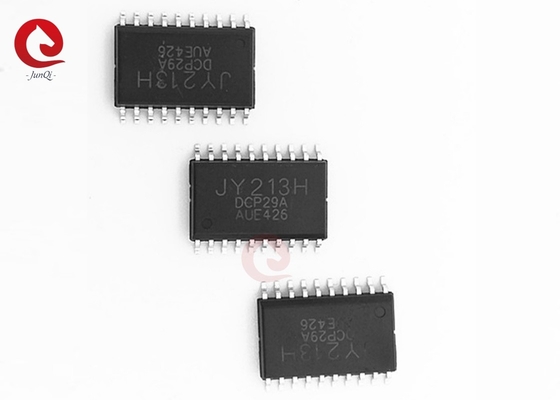

JY213H SOP20 BLDC মোটর ড্রাইভার MOSFET / IGBT ড্রাইভার হাই স্পিড হাই ভোল্টেজ 3-ফেজ গেট ড্রাইভার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JEUNKEI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY213H

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	50 পিসি (নমুনা উপলব্ধ)
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল
যোগানের ক্ষমতা:	10000PCS প্রতি মাসে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	উচ্চ গতির শক্তি MOSFET	মডেল নং।:	JY213H
প্যাকেজের ধরন:	SOP20	চ্যানেলের ধরন:	হাফ ব্রিজ হাই সাইড ড্রাইভার
ড্রাইভ:	3-ফেজ অর্ধ-ব্রিজের গেট পর্যন্ত ড্রাইভার	গ্রিডের ধরন:	উচ্চ ভোল্টেজ 3-ফেজ গেট ড্রাইভার
ইনপুট যুক্তি সামঞ্জস্যপূর্ণ:	3.3V,5V,15V	উচ্চ-ভোল্টেজ প্রক্রিয়া:	600V
অন্তর্নির্মিত ইনপুট ফিল্টার:	হ্যাঁ।	প্রয়োগ:	৩ ফেজ মোটর ইনভার্টার ড্রাইভার
বিশেষভাবে তুলে ধরা:	SOP20 BLDC মোটর ড্রাইভার MOSFET , হাই স্পিড বিএলডিসি মোটর ড্রাইভার এমওএসএফইটি , উচ্চ ভোল্টেজ BLDC মোটর ড্রাইভার MOSFET

বর্ণনাঃ

JY213H হল একটি উচ্চ গতির পাওয়ার MOSFET এবং IGBT ড্রাইভার যা 3-ফেজ গেট ড্রাইভারের জন্য তিনটি স্বতন্ত্র উচ্চ এবং নিম্ন পাশের রেফারেন্সযুক্ত আউটপুট চ্যানেল সহ।বিল্ট-ইন মৃত সময় সুরক্ষা এবং শট-থ্রো সুরক্ষা যা অর্ধ-ব্রিজ ভাঙ্গন প্রতিরোধ করেUVLO সার্কিটগুলি যখন VCC এবং VBS নির্দিষ্ট প্রান্তিক ভোল্টেজের নিচে থাকে তখন ত্রুটি প্রতিরোধ করে।600V উচ্চ-ভোল্টেজ প্রক্রিয়া এবং সাধারণ মোড গোলমাল বাতিলকরণ কৌশল উচ্চ-পার্শ্ব ড্রাইভারগুলির উচ্চ-ডিভি / ডিটি গোলমালের পরিস্থিতিতে স্থিতিশীল অপারেশন সরবরাহ করে.

বৈশিষ্ট্যঃ

1. ইন্টিগ্রেটেড 600V অর্ধ-ব্রিজ উচ্চ পাশ ড্রাইভার
2. ড্রাইভার 3 ফেজ অর্ধ-ব্রিজ গেট পর্যন্ত
3. অন্তর্নির্মিত বন্ধ সময় নিয়ন্ত্রণ
4শট-থ্রো সুরক্ষা
5. ভিসিসি এবং ভিবিএসের জন্য ভোল্টেজ লকআউট
6. 3.3V, 5V, 15V ইনপুট লজিক সামঞ্জস্যপূর্ণ
7. অন্তর্নির্মিত ইনপুট ফিল্টার
8. -40°C থেকে 125°C অপারেটিং পরিসীমা
9. সাধারণ মোড ডিভি / ডিটি গোলমাল বাতিল সার্কিট

অ্যাপ্লিকেশনঃ

1. ৩ ফেজ মোটর ইনভার্টার ড্রাইভার

2এয়ার কন্ডিশনার

3ওয়াশিং মেশিন

ব্লক ডায়াগ্রামঃ

JY213H SOP20 BLDC মোটর ড্রাইভার MOSFET / IGBT ড্রাইভার হাই স্পিড হাই ভোল্টেজ 3-ফেজ গেট ড্রাইভার 0

প্রচলিত অ্যাপ্লিকেশন সার্কিটঃ

JY213H SOP20 BLDC মোটর ড্রাইভার MOSFET / IGBT ড্রাইভার হাই স্পিড হাই ভোল্টেজ 3-ফেজ গেট ড্রাইভার 1

অর্ডার তথ্যঃ

বৈধ অংশ নং.	প্যাকেজের ধরন	শীর্ষ কোড
JY213H-S	২০-পিন, এসওপি, ৩০০ মিলি	JY213H-S
JY213H-S1	২৪ পিন, এসওপি, ৩০০ মিলি	JY213H-S1
JY213H-S2	২৮ পিন, এসওপি, ৩০০ মিলি	JY213H-S2

পিন কনফিগারেশনঃ

JY213H SOP20 BLDC মোটর ড্রাইভার MOSFET / IGBT ড্রাইভার হাই স্পিড হাই ভোল্টেজ 3-ফেজ গেট ড্রাইভার 2

পিন বর্ণনাঃ

পিন নাম	বর্ণনা	পিন নং।
পিন নাম	বর্ণনা	এসওপি২০	এসওপি ২৪
ভিসিসি	লজিক এবং নিম্ন পার্শ্ব গেট ড্রাইভার পাওয়ার সাপ্লাই ভোল্টেজ	1	1
V5V	৫ ভোল্ট এলডিও আউটপুট		2
HU	হাই সাইড গেট ইউ-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	2	3
HV	হাই সাইড গেট ভি-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	3	4
এইচ ডব্লিউ	উচ্চ-পার্শ্ব গেট ডাব্লু-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	4	5
LU	নিম্ন পাশের গেট ইউ-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	5	6
এলভি	নিম্ন পাশের গেট ভি-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	6	7
এল ডব্লিউ	নিম্ন পাশের গেট ডাব্লু-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	7	8
জিএনডি	লজিক গ্রাউন্ড এবং নিম্ন পাশ গেট ড্রাইভার গ্রাউন্ড	8	9
কম	নিম্ন পাশের গেট ড্রাইভার-ডাব্লু-ফেজ আউটপুট	9	10
LOV	নিম্ন পাশের গেট ড্রাইভারের ভি-ফেজ আউটপুট	10	11
LOU	নিম্ন পাশের গেট ড্রাইভারের W-phase আউটপুট	11	12
এনসি।	সংযুক্ত নয়		13
ভিএসডব্লিউ	হাই সাইড ড্রাইভার ডাব্লু-ফেজ ভাসমান সরবরাহ অফসেট ভোল্টেজ	12	14
কিভাবে	উচ্চ-পার্শ্ব ড্রাইভার W- ফেজ গেট ড্রাইভারের আউটপুট	13	15
ভিবিডব্লিউ	উচ্চ-পার্শ্ব ড্রাইভার-ডাব্লু-ফেজ ভাসমান সরবরাহ	14	16
এনসি।	সংযুক্ত নয়		17
ভিএসভি	উচ্চ-পার্শ্ব ড্রাইভার-ভি-ফেজ ভাসমান সরবরাহ ooset ভোল্টেজ	15	18
HOV	উচ্চ-পার্শ্ব ড্রাইভার-ভি-ফেজ গেট ড্রাইভারের আউটপুট	16	19
ভিবিভি	উচ্চ-পার্শ্ব ড্রাইভার-ডাব্লু-ফেজ ভাসমান সরবরাহ	17	20
এনসি।	সংযুক্ত নয়		21
VSU	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ ভাসমান সরবরাহ ooset ভোল্টেজ	18	22
কিভাবে	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ গেট ড্রাইভারের আউটপুট	19	23
VBU	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ ভাসমান সরবরাহ	20	24

JY213H SOP20 BLDC মোটর ড্রাইভার MOSFET / IGBT ড্রাইভার হাই স্পিড হাই ভোল্টেজ 3-ফেজ গেট ড্রাইভার 3

পিন বর্ণনাঃ

পিন নাম	বর্ণনা	পিন নং।
ভিসিসি	লজিক এবং নিম্ন পার্শ্ব গেট ড্রাইভার পাওয়ার সাপ্লাই ভোল্টেজ	1
V5V	৫ ভোল্ট এলডিও আউটপুট	2
এনসি।	সংযুক্ত নয়	3
এসজিএনডি	যৌক্তিক ভিত্তি	4
HU	হাই সাইড গেট ইউ-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	5
HV	হাই সাইড গেট ভি-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	6
এইচ ডব্লিউ	উচ্চ-পার্শ্ব গেট ডাব্লু-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	7
LU	নিম্ন পাশের গেট ইউ-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	8
এলভি	নিম্ন পাশের গেট ভি-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	9
এল ডব্লিউ	নিম্ন পাশের গেট ডাব্লু-ফেজ ড্রাইভারের জন্য লজিক ইনপুট	10
এনসি।	সংযুক্ত নয়	11
এনসি।	সংযুক্ত নয়	12
পিজিএনডি	নিম্ন পাশের গেট ড্রাইভার গ্রাউন্ড	13
কম	নিম্ন পাশের গেট ড্রাইভার-ডাব্লু-ফেজ আউটপুট	14
LOV	নিম্ন পাশের গেট ড্রাইভারের ভি-ফেজ আউটপুট	15
LOU	নিম্ন পাশের গেট ড্রাইভারের W-phase আউটপুট	16
এনসি।	সংযুক্ত নয়	17
ভিএসডব্লিউ	হাই সাইড ড্রাইভার ডাব্লু-ফেজ ভাসমান সরবরাহ অফসেট ভোল্টেজ	18
কিভাবে	উচ্চ-পার্শ্ব ড্রাইভার W- ফেজ গেট ড্রাইভারের আউটপুট	19
ভিবিডব্লিউ	উচ্চ-পার্শ্ব ড্রাইভার-ডাব্লু-ফেজ ভাসমান সরবরাহ	20
এনসি।	সংযুক্ত নয়	21
ভিএসভি	উচ্চ-পার্শ্ব ড্রাইভার-ভি-ফেজ ভাসমান সরবরাহ ooset ভোল্টেজ	22
HOV	উচ্চ-পার্শ্ব ড্রাইভার-ভি-ফেজ গেট ড্রাইভারের আউটপুট	23
ভিবিভি	উচ্চ-পার্শ্ব ড্রাইভার-ডাব্লু-ফেজ ভাসমান সরবরাহ	24
এনসি।	সংযুক্ত নয়	25
VSU	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ ভাসমান সরবরাহ ooset ভোল্টেজ	26
কিভাবে	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ গেট ড্রাইভারের আউটপুট	27
VBU	উচ্চ-পার্শ্ব ড্রাইভার ইউ-ফেজ ভাসমান সরবরাহ	28
