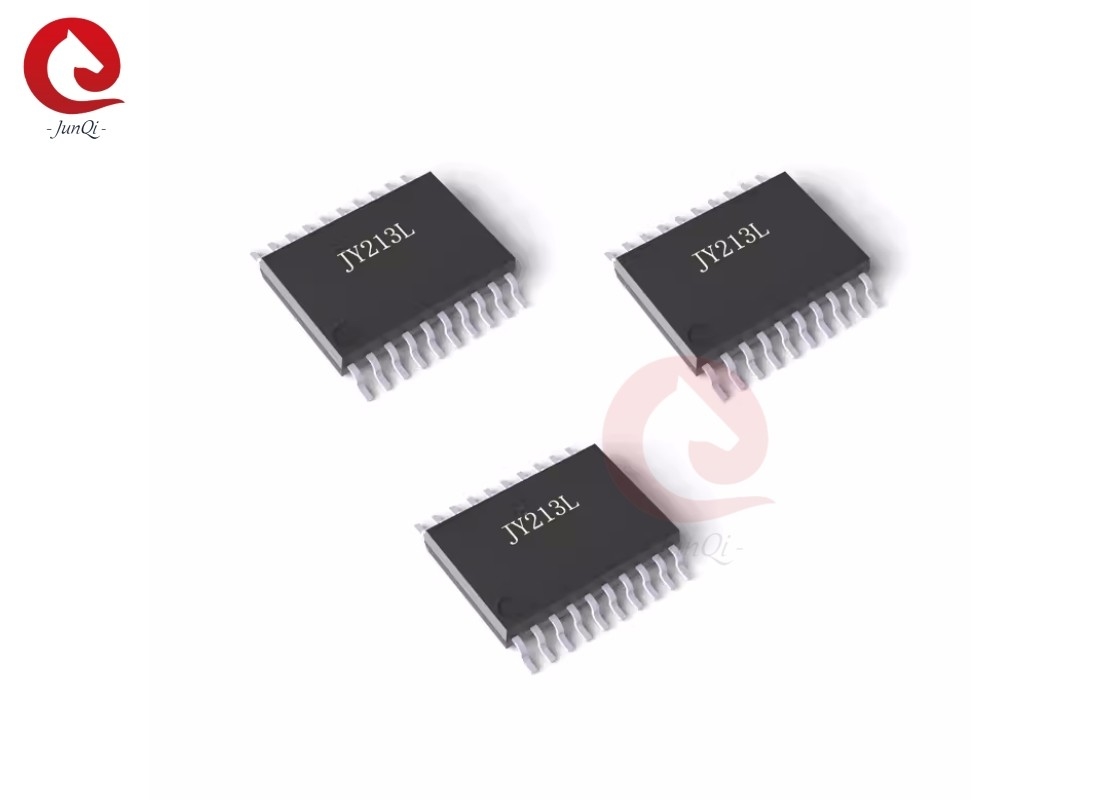

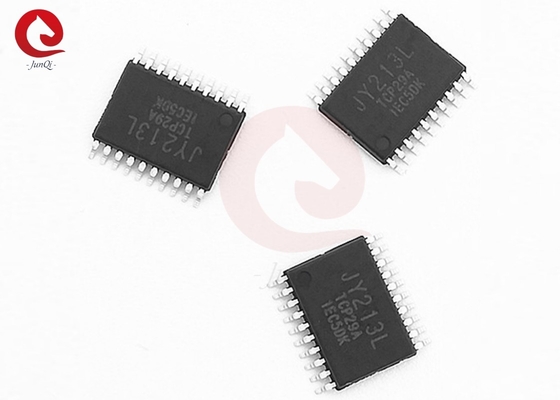

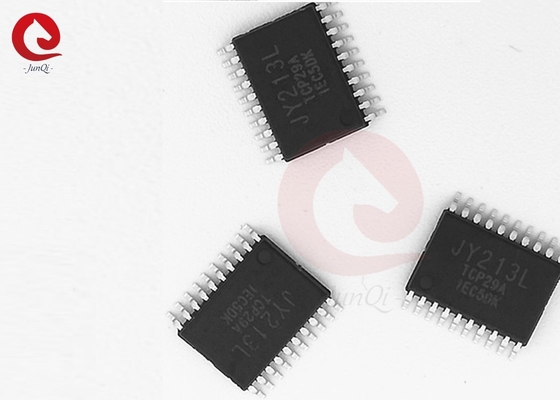

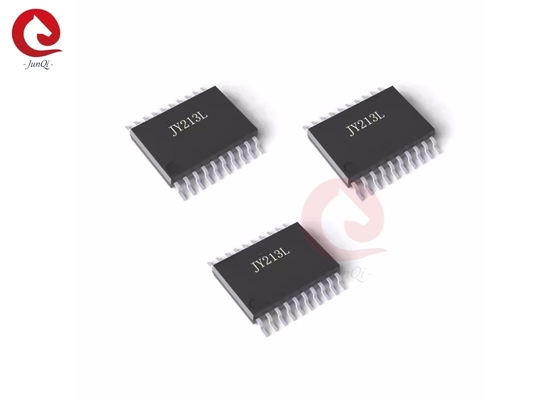

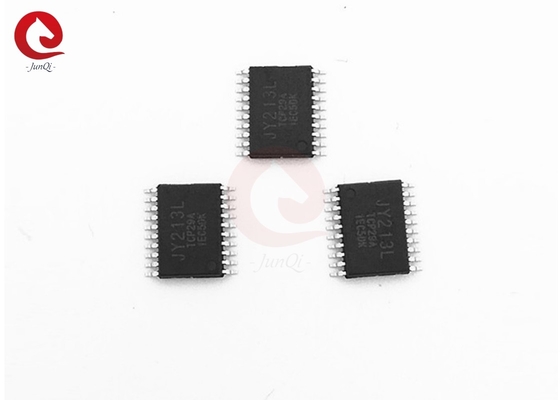

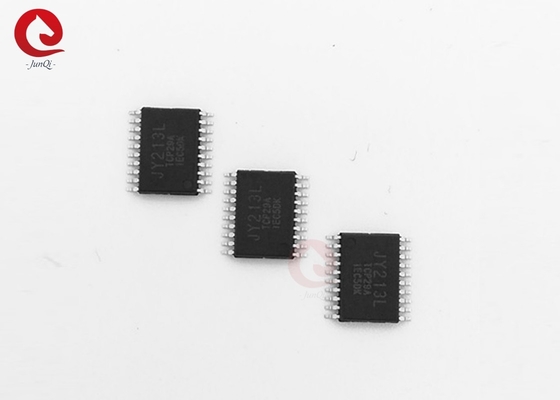

JY213L SSOP-20 অর্ধ ব্রিজ ড্রাইভ 90V 3 ফেজ গেট ড্রাইভার তিনটি স্বাধীন উচ্চ এবং নিম্ন পাশের সাথে

বর্ণনাঃ

JY213L হল পাওয়ার MOSFET এবং IGBT ডিভাইসের জন্য একটি উচ্চ-গতির 3-ফেজ গেট ড্রাইভার যা তিনটি স্বতন্ত্র উচ্চ এবং নিম্ন পাশের রেফারেন্সযুক্ত আউটপুট চ্যানেল সহ।বিল্ট ইন মৃত সময় সুরক্ষা এবং শট-মাধ্যমে সুরক্ষা অর্ধেক সেতু ক্ষতি প্রতিরোধUVLO সার্কিটগুলি যখন VCC এবং VBS নির্দিষ্ট প্রান্তিক ভোল্টেজের নিচে থাকে তখন ত্রুটি প্রতিরোধ করে। A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. একটি সক্ষম পিন (EN) অন্তর্ভুক্ত করা হয়েছে যাতে দীর্ঘ ব্যাটারি জীবন উপলব্ধি করতে চিপটিকে একটি কম নিস্তেজ বর্তমান অবস্থায় সেট করতে স্ট্যান্ডবাই মোড ব্যবহার করা যেতে পারে।

বৈশিষ্ট্যঃ

• ইন্টিগ্রেটেড 90V অর্ধ-ব্রিজ উচ্চ পার্শ্ব ড্রাইভার
• তিন-ফেজ অর্ধ-ব্রিজ গেট পর্যন্ত চালানোর ক্ষমতা
• প্রতিটি উচ্চ পাশের চ্যানেলের জন্য অন্তর্নির্মিত বুট স্ট্র্যাপ ডায়োড
• অন্তর্নির্মিত মৃত সময় সুরক্ষা
• শট-থ্রো সুরক্ষা
• ভিসিসি এবং ভিবিএসের জন্য ভোল্টেজ লকআউট
• ভিসিসি এবং ভিবিএসের জন্য নিম্ন অপারেটিং ভোল্টেজ 0 ¢5.5V
• 3.3V এবং 5V ইনপুট লজিক সামঞ্জস্যপূর্ণ
• কম স্ট্যান্ডবাই বর্তমানের জন্য পিন সক্ষম করুন (EN)
• আইও+/আইও-: +১.২ এ/২.০ এ ভিসিসি=১৫ ভোল্ট, ভিবিএস=১৫ ভোল্ট এ
• অন্তর্নির্মিত মৃত সময়
• সাধারণ মোড dV/dt গোলমাল বাতিল সার্কিট
• নেতিবাচক ট্রানজিন্ট ভোল্টেজের সহনশীলতা
• ভাল গোলমাল প্রতিরোধের জন্য কম ডিআই / ডিটি গেট ড্রাইভ
• ¥40oC থেকে 125oC অপারেটিং পরিসীমা
• ছোট পদচিহ্ন প্যাকেজ

অ্যাপ্লিকেশনঃ

• ই-বাইক/ইলেকট্রিক পাওয়ার টুল 3-ফেজ মোটর ড্রাইভার
• ব্যাটারি চালিত মিনি/মাইক্রো মোটর নিয়ন্ত্রণ
• সাধারণ ব্যবহারের ইনভার্টার

ব্লক ডায়াগ্রামঃ

প্রচলিত অ্যাপ্লিকেশন সার্কিটঃ

পিন কনফিগারেশনঃ

পিনের বর্ণনাঃ

প্যাকেজ তথ্য:

আরো পণ্য তথ্য বিবরণ জন্য, ইমেইল এর মাধ্যমে আমাদের সাথে যোগাযোগ করুনঃ ivanzhu@junqitrading.com
