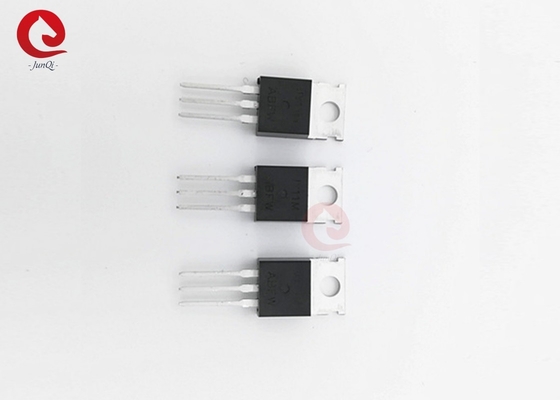

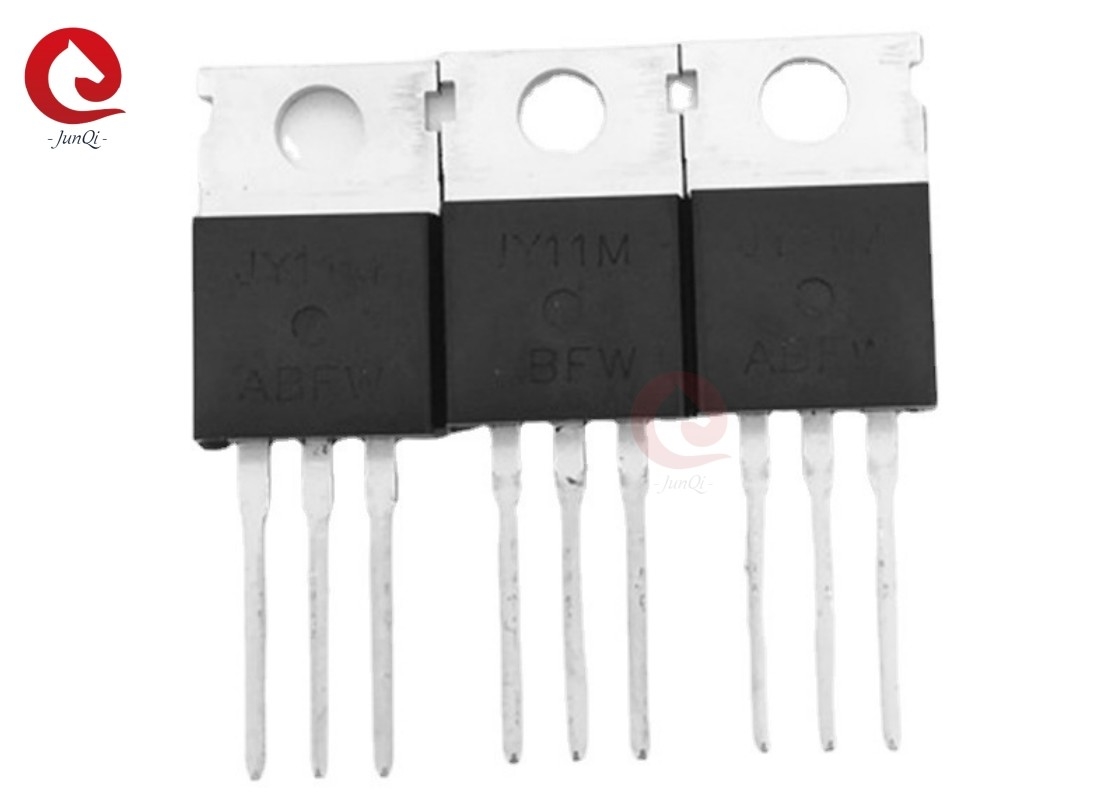

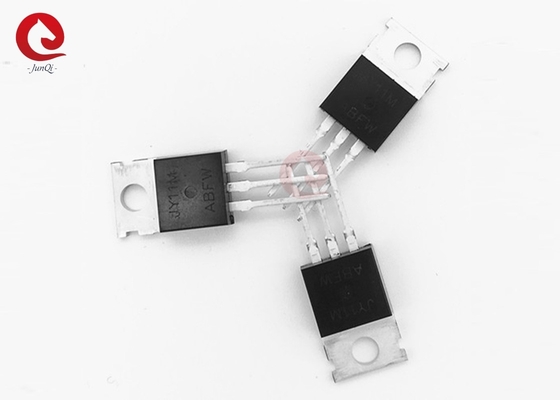

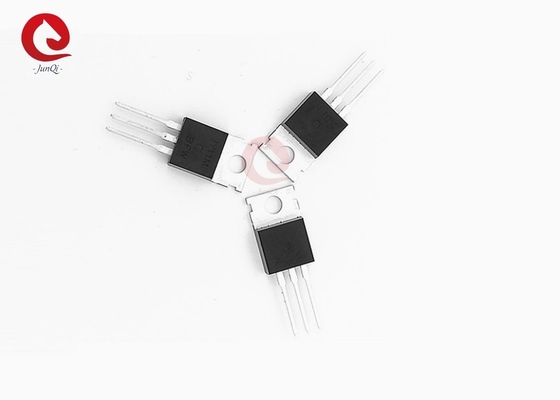

হার্ড সুইচড এবং উচ্চ ফ্রিকোয়েন্সি সার্কিটের জন্য এন চ্যানেল এনহ্যান্সমেন্ট মোড পাওয়ার MOSFET JY11M

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JEUNKEI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY11M

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	50 পিসি (নমুনা উপলব্ধ)
মূল্য:	USD0.5-USD1/PC
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল
যোগানের ক্ষমতা:	1000PCS প্রতি দিন

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	এন চ্যানেল MOSFET	মডেল নং।:	JY11M
প্রকার:	এন চ্যানেল	ড্রেন উত্স ভোল্টেজ:	100V (Tc=25℃)
গেট-উৎস ভোল্টেজ:	±20V	ক্রমাগত ড্রেন স্রোত:	110A(Tc=25℃)
সর্বোচ্চ শক্তি অপচয়:	210W	অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা:	-55~+175℃
বিপরীত শরীর পুনরুদ্ধার:	হ্যাঁ।
বিশেষভাবে তুলে ধরা:	শক্তি বৃদ্ধি মোড mosfet এন চ্যানেল , শক্তি বাড়ানোর মোড mosfet JY11M , হার্ড স্যুইচ করা বর্ধন মোড পাওয়ার মোসফেট

সাধারণ বর্ণনাঃ

JY11M উচ্চ কোষ ঘনত্ব অর্জন এবং উচ্চ পুনরাবৃত্তি স্ফুলিঙ্গ রেটিং সঙ্গে অন প্রতিরোধের হ্রাস করার জন্য সর্বশেষ খাঁজ প্রক্রিয়াকরণ কৌশল ব্যবহার করে। এই
এই নকশাটি পাওয়ার সুইচিং অ্যাপ্লিকেশন এবং অন্যান্য বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস তৈরি করতে বৈশিষ্ট্যগুলি একত্রিত করে।

বৈশিষ্ট্যঃ

● 100V/110A, RDS ((ON) =6.5mΩ@VGS=10V
● দ্রুত স্যুইচিং এবং বিপরীত শরীর পুনরুদ্ধার
● পুরোপুরি বর্ণিত তুষারপাতের ভোল্টেজ এবং বর্তমান
● ভাল তাপ অপসারণের জন্য চমৎকার প্যাকেজ

অ্যাপ্লিকেশনঃ

● অ্যাপ্লিকেশন পরিবর্তন করা
● হার্ড সুইচড এবং উচ্চ ফ্রিকোয়েন্সি সার্কিট
● ইনভার্টার সিস্টেমের জন্য শক্তি ব্যবস্থাপনা

পিন বর্ণনাঃ

পরম সর্বোচ্চ রেটিং ((Tc=২৫°C অন্যথায় উল্লেখ না করা হলে):

প্রতীক	প্যারামিটার		সীমা	ইউনিট
Vডি এস	ড্রেন সোর্স ভোল্টেজ		100	V
Vজিএস	গেট-সোর্স ভোল্টেজ		±20	V
আমিডি	ধ্রুবক ড্রেন বর্তমান	টিসি=২৫°সি	110	এ
		টিসি=১০০°সি	82
আমিডিএম	পলসড ড্রেন বর্তমান		395	এ
পিডি	সর্বাধিক শক্তি অপচয়		210	ডব্লিউ
টিJটিএসটিজি	অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা		-৫৫ ~ +১৭৫	°C
RΘJC	গরম প্রতিরোধের-হাউসের সাথে সংযোগ		0.65	°C/W
RθJA	তাপীয় প্রতিরোধের-অভ্যন্তরীণ সংযোগ		62

TO220-3 প্যাকেজ স্কিমঃ

প্রতীক	মিমি			ইঞ্চি			প্রতীক	মিমি			ইঞ্চি
প্রতীক	মিনিট	নাম	ম্যাক্স	মিনিট	নাম	ম্যাক্স	প্রতীক	মিনিট	নাম	ম্যাক্স	মিনিট	নাম	ম্যাক্স
এ	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	ই	2.৫৪বিএসসি			0.১বিএসসি
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08বিএসসি			0.২বিএসসি
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
বি২	1.23	-	1.36	0.048	-	0.054	এল	12.75	-	13.17	0.502	-	0.519
সি	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
ডি	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.৫০ রিফ।			0.০৯৮ রিফ।
ডি১	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
ডিইপি	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
ই	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	৫°	৭°	৯°	৫°	৭°	৯°
E1	-	8.7	-	-	0.343	-	Θ2	১°	৩°	৫°	১°	৩°	৫°
E2	9.80	10.00	10.20	0.386	0.94	0.401
