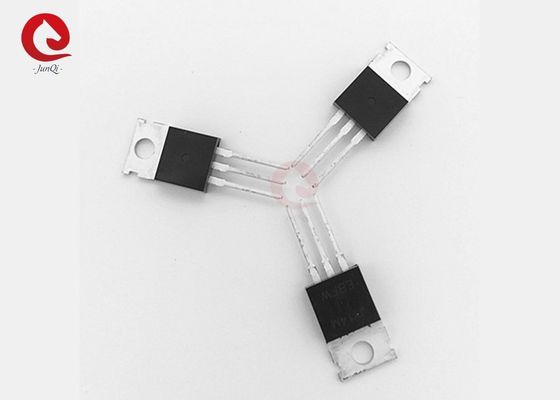

JY14M 40V/200A N চ্যানেল বর্ধন মোড পাওয়ার স্যুইচিংয়ের জন্য পাওয়ার MOSFET

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JUYI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY14M

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	50 পিসি (নমুনা উপলব্ধ)
মূল্য:	USD0.5-USD1/PC
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল
যোগানের ক্ষমতা:	10000PCS প্রতি মাসে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	এন চ্যানেল এনহ্যান্সমেন্ট মোড পাওয়ার MOSFET	মডেল নং।:	JY14M
প্রকার:	এন চ্যানেল	ড্রেন উত্স ভোল্টেজ:	40V
গেট-উৎস ভোল্টেজ:	±20V	ক্রমাগত ড্রেন স্রোত:	200A(Tc=25℃)
স্পন্দিত ড্রেন বর্তমান:	720A	সর্বোচ্চ শক্তি অপচয়:	210W
আকৃতি:	চতুর্ভুজ	রঙ:	কালো
বিশেষভাবে তুলে ধরা:	40 ভোল্ট বৃদ্ধি মোড পাওয়ার mosfet , 200A বর্ধিত মোড পাওয়ার mosfet , পাওয়ার মোসফেট বাড়ানোর মোড স্যুইচ করুন

বর্ণনাঃ

JY14M উচ্চ কোষ ঘনত্ব অর্জন এবং উচ্চ পুনরাবৃত্তি তুষারপাত রেটিং সঙ্গে অন-প্রতিরোধ কমাতে সর্বশেষ খাঁজ প্রক্রিয়াকরণ কৌশল ব্যবহার করে।এই বৈশিষ্ট্যগুলি এই নকশাটিকে পাওয়ার সুইচিং অ্যাপ্লিকেশন এবং অন্যান্য বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস তৈরি করে.

বৈশিষ্ট্যঃ

● 40V/200A, RDS ((ON) =2.5mΩ@VGS=10V

● দ্রুত স্যুইচিং এবং বিপরীত শরীর পুনরুদ্ধার

● পুরোপুরি বর্ণিত তুষারপাতের ভোল্টেজ এবং বর্তমান

● ভাল তাপ অপসারণের জন্য চমৎকার প্যাকেজ

প্রয়োগঃ

● অ্যাপ্লিকেশন পরিবর্তন করা

● হার্ড সুইচড এবং উচ্চ ফ্রিকোয়েন্সি সার্কিট

● ইনভার্টার সিস্টেমের জন্য শক্তি ব্যবস্থাপনা

পিন বর্ণনাঃ

পরম সর্বোচ্চ রেটিং ((Tc=২৫°C অন্যথায় উল্লেখ না করা হলে):

প্রতীক	প্যারামিটার		রেটিং	ইউনিট
Vডি এস	ড্রেন সোর্স ভোল্টেজ		40	V
Vজিএস	গেট-সোর্স ভোল্টেজ		±20	V
আমিডি	ধ্রুবক ড্রেন বর্তমান	Tc=২৫°C	200	এ
আমিডি	ধ্রুবক ড্রেন বর্তমান	Tc=100°C	130	এ
আমিডিএম	পলসড ড্রেন বর্তমান		720	এ
পিডি	সর্বাধিক শক্তি অপচয়		210	ডব্লিউ
টিJটিএসটিজি	অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা		-৫৫ ~ +১৭৫	°C
RΘJC	গরম প্রতিরোধের-হাউসের সাথে সংযোগ		0.65	°C/W
Rথ্যাটা	তাপীয় প্রতিরোধের-অভ্যন্তরীণ সংযোগ		62	°C/W

TO220-3 প্যাকেজ স্কিমঃ

প্রতীক	এম এম			INCH			প্রতীক	এম এম			INCH
প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স	প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স
এ	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	ই	2.৫৪বিএসসি			0.১বিএসসি
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08বিএসসি			0.২বিএসসি
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
বি২	1.23	-	1.36	0.048	-	0.054	এল	12.75	-	13.17	0.502	-	0.519
সি	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
ডি	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.০৯৮ রিফ।
ডি১	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
ডিইপি	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
ই	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	৫°	৭°	৯°	৫°	৭°	৯°
E1	-	8.70	-	-	0.343	-	Θ2	১°	৩°	৫°	১°	৩°	৫°
E2	9.80	10.00	10.20	0.386	0.394	0.401
