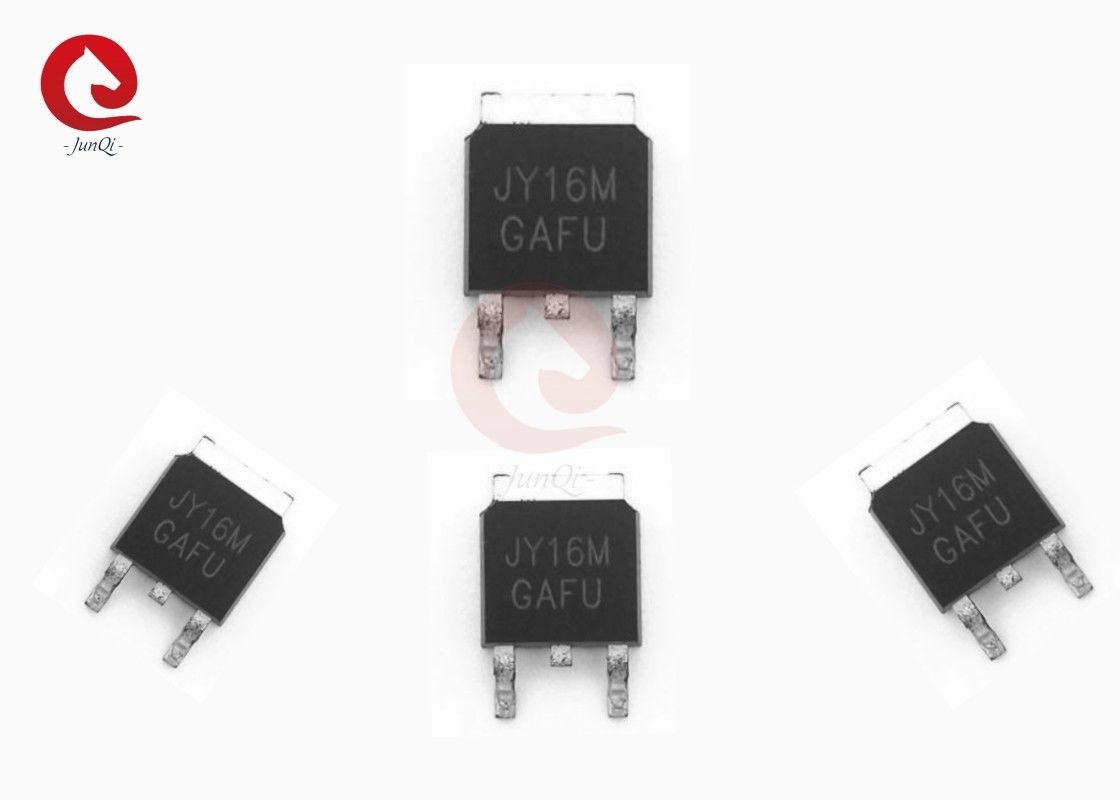

JY16M N চ্যানেল বর্ধন মোড পাওয়ার স্যুইচিং অ্যাপ্লিকেশন জন্য পাওয়ার MOSFET

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JUYI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY16M

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	50 পিসি (নমুনা উপলব্ধ)
মূল্য:	USD0.5-USD1/PC
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল
যোগানের ক্ষমতা:	10000PCS প্রতি মাসে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	পাওয়ার MOSFET	মডেল নং।:	JY16M
প্রকার:	এন চ্যানেল	ড্রেন উত্স ভোল্টেজ:	600V
গেট-উৎস ভোল্টেজ:	±30V	ক্রমাগত ড্রেন স্রোত:	4A (টা = 25℃)
স্পন্দিত ড্রেন বর্তমান:	16A	সর্বোচ্চ শক্তি অপচয়:	33W
রঙ:	কালো	আকৃতি:	চতুর্ভুজ
বিশেষভাবে তুলে ধরা:	JY16M মোসফেট বর্ধন মোড , এন চ্যানেল মোসফেট বর্ধন মোড , পাওয়ার স্যুইচিং মোসফেট বর্ধন মোড

সাধারণ বর্ণনাঃ

JY16M উচ্চ কোষ ঘনত্ব অর্জন এবং উচ্চ পুনরাবৃত্তি তুষারপাত রেটিং সঙ্গে অন-প্রতিরোধ কমাতে সর্বশেষ খাঁজ প্রক্রিয়াকরণ কৌশল ব্যবহার করে।এই বৈশিষ্ট্যগুলি এই নকশাটিকে পাওয়ার সুইচিং অ্যাপ্লিকেশন এবং অন্যান্য বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস তৈরি করে.

বৈশিষ্ট্যঃ

● 600V/4A, RDS ((ON) =2.6Ω@VGS=10V
● দ্রুত স্যুইচিং এবং বিপরীত শরীর পুনরুদ্ধার
● ভাল তাপ অপসারণের জন্য চমৎকার প্যাকেজ

প্রয়োগঃ

● আলো
● উচ্চ দক্ষতা স্যুইচ মোড পাওয়ার সাপ্লাই

পিন বর্ণনাঃ

JY16M N চ্যানেল বর্ধন মোড পাওয়ার স্যুইচিং অ্যাপ্লিকেশন জন্য পাওয়ার MOSFET 0

পরম সর্বোচ্চ রেটিং ((Ta=25°C অন্যথায় উল্লেখ না করা হলে):

প্রতীক	প্যারামিটার		রেটিং	ইউনিট
Vডি এস	ড্রেন সোর্স ভোল্টেজ		600	V
Vজিএস	গেট-সোর্স ভোল্টেজ		±30	V
আমিডি	ধ্রুবক ড্রেন বর্তমান	Tc=২৫°C	4	এ
আমিডি	ধ্রুবক ড্রেন বর্তমান	Tc=100°C	2.9	এ
আমিডিএম	পলসড ড্রেন বর্তমান		16	এ
পিডি	সর্বাধিক শক্তি অপচয়		33	ডব্লিউ
টিJটিএসটিজি	অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা		-55 ~ +150	°C
RΘJC	গরম প্রতিরোধের-হাউসের সাথে সংযোগ		1.56	°C/W
Rথ্যাটা	তাপীয় প্রতিরোধের-অভ্যন্তরীণ সংযোগ		62	°C/W

TO220F-3 প্যাকেজ স্কিমঃ

প্রতীক	এম এম			INCH			প্রতীক	এম এম			INCH
প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স	প্রতীক	MIN	নাম	ম্যাক্স	MIN	নাম	ম্যাক্স
এ	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	ই	2.৫৪বিএসসি			0.১বিএসসি
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08বিএসসি			0.২বিএসসি
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
বি২	1.23	-	1.36	0.048	-	0.054	এল	12.75	-	13.17	0.502	-	0.519
সি	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
ডি	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.০৯৮ রিফ।
ডি১	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
ডিইপি	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
ই	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	৫°	৭°	৯°	৫°	৭°	৯°
E1	-	8.70	-	-	0.343	-	Θ2	১°	৩°	৫°	১°	৩°	৫°
E2	9.80	10.00	10.20	0.386	0.394	0.401
