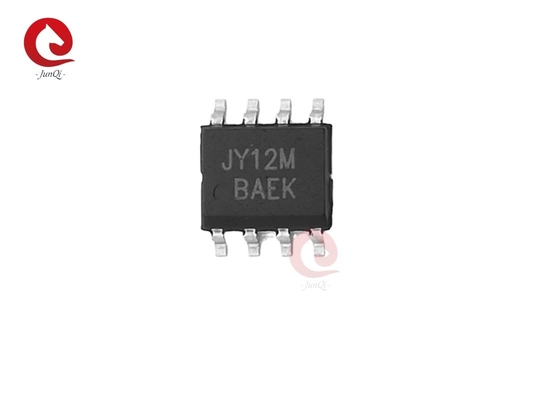

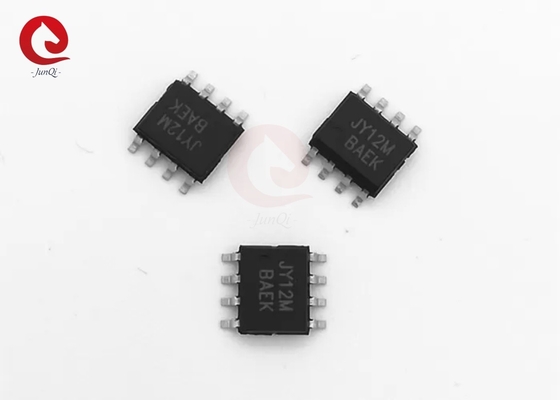

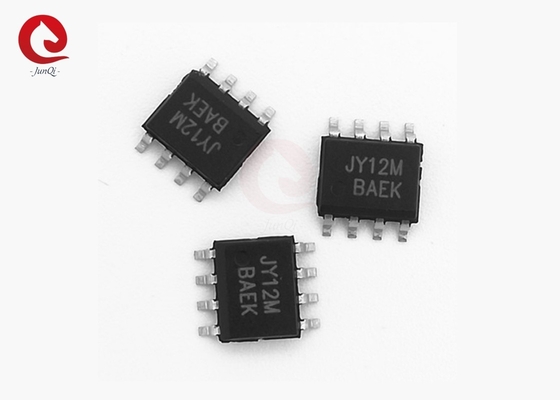

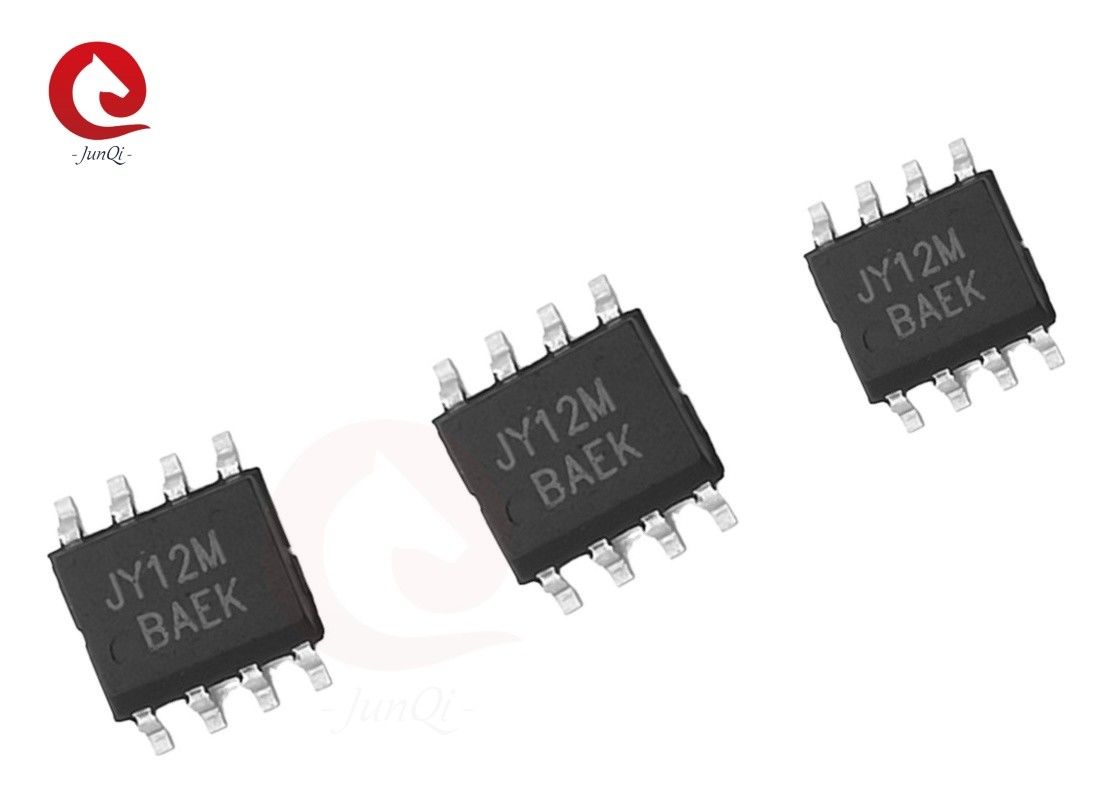

N এবং P চ্যানেল 30V MOSFET JY12M 3-ফেজ H ব্রিজ সার্কিট BLDC Mosfet ড্রাইভার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JUYI
সাক্ষ্যদান:	ISO9001,CE
মডেল নম্বার:	JY12M

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	50 পিসি (নমুনা উপলব্ধ)
মূল্য:	USD0.5-USD1/PC
প্যাকেজিং বিবরণ:	রফতানির জন্য স্যুট
ডেলিভারি সময়:	অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে
পরিশোধের শর্ত:	টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল
যোগানের ক্ষমতা:	10000PCS প্রতি মাসে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	N এবং P চ্যানেল 30V MOSFET	মডেল নং।:	JY12M
ড্রেন উত্স ভোল্টেজ:	30V	গেট-উৎস ভোল্টেজ:	±20V
স্পন্দিত ড্রেন বর্তমান:	৩০এ	সর্বোচ্চ শক্তি অপচয়:	1.5W
অপারেটিং জংশন তাপমাত্রা:	-55~150℃	প্রয়োগ:	ডিসি/ডিসি কনভার্টার
রঙ:	কালো
বিশেষভাবে তুলে ধরা:	n এবং p চ্যানেল বর্ধন মোড পাওয়ার mosfet , এন চ্যানেল এনহ্যান্সমেন্ট মোড পাওয়ার MOSFET , 30V এন চ্যানেল মোসফেট বর্ধন মোড

সাধারণ বর্ণনাঃ

জেওয়াই১২এম হল এন এবং পি চ্যানেল লজিক বর্ধন মোড পাওয়ার ফিল্ড ট্রানজিস্টরগুলি উচ্চ কোষ ঘনত্বের ডিএমওএস ট্রেঞ্চ প্রযুক্তি ব্যবহার করে উত্পাদিত হয়।এই উচ্চ ঘনত্ব প্রক্রিয়া বিশেষভাবে অন-রাজ্য প্রতিরোধের কমাতে উপযুক্তএই ডিভাইসগুলি বিশেষত কম ভোল্টেজ অ্যাপ্লিকেশন যেমন সেল ফোন এবং নোটবুক কম্পিউটারের পাওয়ার ম্যানেজমেন্ট এবং অন্যান্য ব্যাটারি চালিত সার্কিটগুলির জন্য উপযুক্ত যেখানে উচ্চ-পার্শ্ব স্যুইচিং,এবং একটি খুব ছোট রূপরেখা পৃষ্ঠ মাউন্ট প্যাকেজ মধ্যে কম ইন লাইন ক্ষমতা ক্ষতি প্রয়োজন হয়.

বৈশিষ্ট্যঃ

ডিভাইস	Rডিএস ((ওএন)ম্যাক্স	আমিডিএমএক্স(25°C)
এন-চ্যানেল	20mΩ@Vজিএস=10V	8.5A
এন-চ্যানেল	32mΩ@Vজিএস=4.5V	7.0A
পি-চ্যানেল	45mΩ@Vজিএস=-10V	-5.5A
পি-চ্যানেল	85mΩ@Vজিএস=-৪.৫ ভোল্ট	-4.1A

*নিম্ন ইনপুট ক্যাপাসিটি

*দ্রুত সুইচিং গতি

অ্যাপ্লিকেশনঃ

● শক্তি ব্যবস্থাপনা
● ডিসি/ডিসি কনভার্টার
● ডিসি মোটর নিয়ন্ত্রণ
● এলসিডি টিভি ও মনিটর ডিসপ্লে ইনভার্টার
● সিসিএফএল ইনভার্টার

পিন কনফিগারেশনঃ

N এবং P চ্যানেল 30V MOSFET JY12M 3-ফেজ H ব্রিজ সার্কিট BLDC Mosfet ড্রাইভার 0

নিখুঁত সর্বোচ্চ রেটিং ((Ta=25°C অন্যথায় উল্লেখ না করা হলে):

প্যারামিটার		প্রতীক	এন চ্যানেল		পি চ্যানেল		ইউনিট
			১০ সেকেন্ড	স্থিতিশীল	১০ সেকেন্ড	স্থিতিশীল
ড্রেন সোর্স ভোল্টেজ		Vডিএসএস	30		-৩০		V
গেট সোর্স ভোল্টেজ		Vডিএসএস	±20		±20
ধ্রুবক ড্রেন বর্তমান	তা=২৫°সি	আমিডি	8.5	6.5	- সাতটা।0	- পাঁচটা।3	এ
	Ta=70°C		6.8	5.1	- পাঁচটা।5	- চারটা।1
পলসড ড্রেন বর্তমান		আমিডিএম	30		-৩০
সর্বাধিক শক্তি অপচয়	তা=২৫°সি	পিডি	1.5				ডব্লিউ
	Ta=70°C		0.95
অপারেটিং জংশন তাপমাত্রা		টিJ	-৫৫-১৫০				°C
পরিবেশে তাপ প্রতিরোধের জংশন		Rথ্যাটা	61	100	62	103	°C/W
কেসের সাথে তাপ প্রতিরোধের জংশন		RΘJC	15		15		°C/W

এসওপি-৮ প্যাকেজ স্কিমঃ

অস্পষ্ট	মিলিমিটার
অস্পষ্ট	মিনিট	ম্যাক্স
এ	1.35	1.75
A1	0.10	0.25
বি	0.35	0.49
সি	0.18	0.25
ডি	4.80	5.00
ই	3.80	4.00
ই	1.২৭বিএসসি
এইচ	5.80	6.20
h	0.25	0.50
এল	0.40	1.25
থ	০°	৭°
