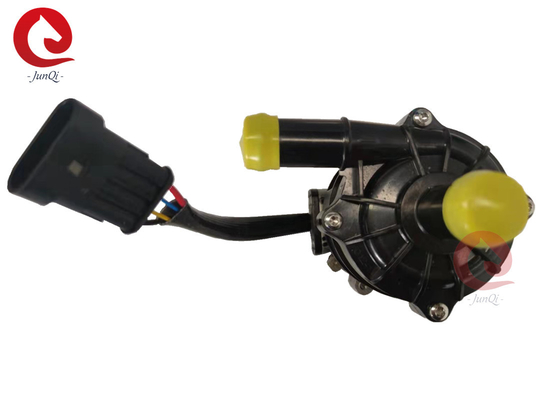

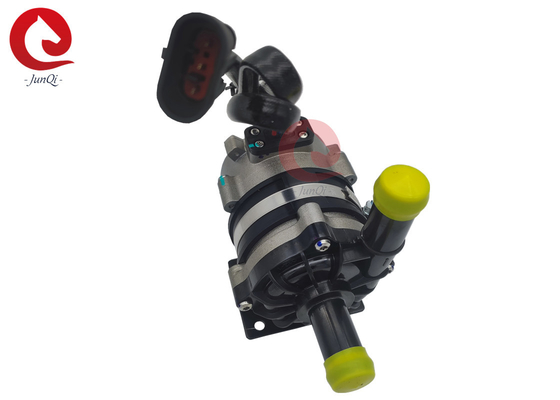

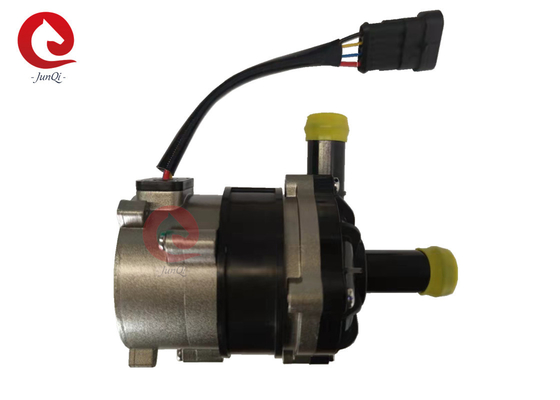

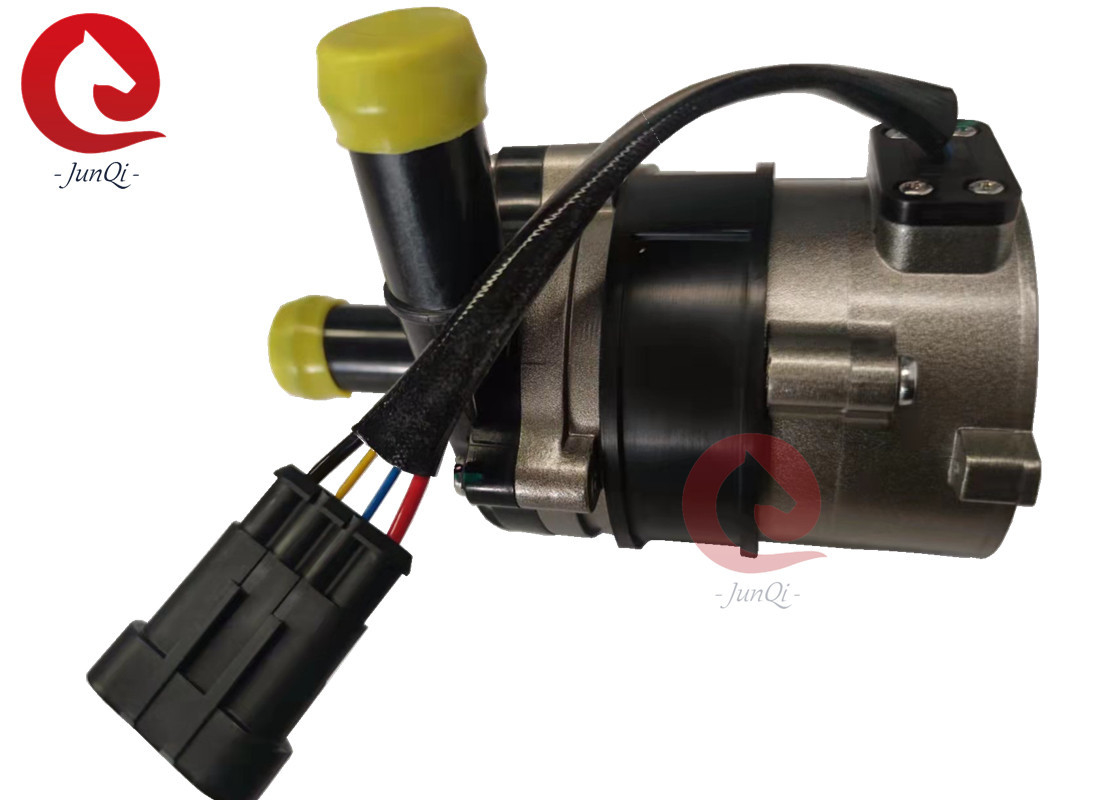

জুনকি জেপি 100-24 ভি সেন্ট্রিফুগাল সার্কুলেশন ডিসি ওয়াটার পাম্প বৈদ্যুতিক যানবাহন সেল ইভি কুলিং পাম্প

জুনকি জেপি 100-24 ভি সেন্ট্রিফুগাল সার্কুলেশন ডিসি ওয়াটার পাম্প বৈদ্যুতিক যানবাহন সেল ইভি কুলিং পাম্প

♣ বৈশিষ্ট্য

* এক পর্যায়ের সেন্ট্রিফুগাল পাম্প

* চৌম্বকীয় শক্তি সংক্রমণ (শিল্ড পাম্প গঠন)

* উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

* বিস্তৃত অপারেটিং তাপমাত্রার সাথে

* পিডব্লিউএম সিগন্যাল স্পিড কন্ট্রোলিং (বিকল্প পিজি সিগন্যাল ফিডব্যাক)

* ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে

* বিপরীত মেরুতা সুরক্ষা

* শুষ্ক চলমান সুরক্ষা

* ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা

* ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

* অটোমোবাইল গ্রেড ইলেকট্রনিক উপাদান

♣ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগ অংশ)

পাম্প হেড হাউজিং: পিপিএস + জিএফ

ইম্পেলার: পিপিএস+জিএফ

ঢাল গহ্বরঃ পিপিএস+জিএফ

শ্যাফ্ট বিয়ারিংঃ কার্বন রজন কম্পোজিট উপকরণ+ জিরকোনিয়া সিরামিক ওয়াশার

শ্যাফ্টঃ খালি স্টেইনলেস স্টীল শ্যাফ্ট

রটারঃ নাইলন ইনজেকশন প্যাক

সিলিং রিংঃ ইপিডিএম

♣ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং ইলেকট্রোম্যাগনেটঃ চুম্বক + নাইলন ইনজেকশন প্যাক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটর: ব্রাশহীন মোটর

মোটর তারের কাঠামোঃ পিপিএ + জিএফ (সাদা)

পাম্প হাউজিংঃ অ্যালুমিনিয়াম খাদ

ক্রেটঃ SUS 304 স্টেইনলেস স্টীল

ব্র্যাকেট রিপঃ ইউএস 304 স্টেইনলেস স্টীল + ডিম্পিং রাবার রিং

IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী

সংযোগকারীঃ ৩ পিন বা ৪ পিন (পিজি সিগন্যাল ফিডব্যাক সহ)

ডোজেলের ব্যাসার্ধঃ22.২ মিমি (ভেতরের ব্যাসার্ধঃ২০ মিমি)

♣প্রাথমিক তথ্য

♣ মাউন্ট করার নির্দেশনাঃ

♣ তাপমাত্রা পরামিতি

মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +120°C (-40°F থেকে + 248°F)

কাজের পরিবেষ্টিত তাপমাত্রাঃ -40°C থেকে +100°C (-40°F থেকে +212°F)

সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)

(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)

♣ সিস্টেমের চাপ

-০.২ থেকে ২.৫ বার (১০০°সি)

নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।

♣ সংযোগকারী মডেল এবং পিন

♣ মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রাঃ-40°C--120°C, ইনস্টলেশনের সময় তিন উপাদানীয় অনুঘটক, গ্যাস নিষ্কাশন পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত,কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা.

2পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত, পাম্পের সেবা জীবন বাড়ানোর জন্য।

3. জল প্রতিরোধের হ্রাস করার জন্য, যতটা সম্ভব ইনস্টলেশনের পাইপিং মধ্যে হাতুড়ি সংখ্যা কমাতে হবে, পাম্প থেকে 20 সেমি মধ্যে কোন হাতুড়ি নিশ্চিত।

4. দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক

5. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করার জন্য জ্যাম এবং ইমপেলার-ব্লক করা এড়িয়ে চলুন।

♣ কার্ভ চার্ট

♣পিডব্লিউএম কন্ট্রোল বর্ণনাঃ

♣ সামগ্রিক মাত্রা

♣জল পাম্প উৎপাদন লাইনঃ

♣অ্যাপ্লিকেশনঃ

HEV ((Hybrid Electric Vehicle),EV ((Electric Vehicles), ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতল সার্কুলেশন সিস্টেমের জন্য প্রযোজ্য।
