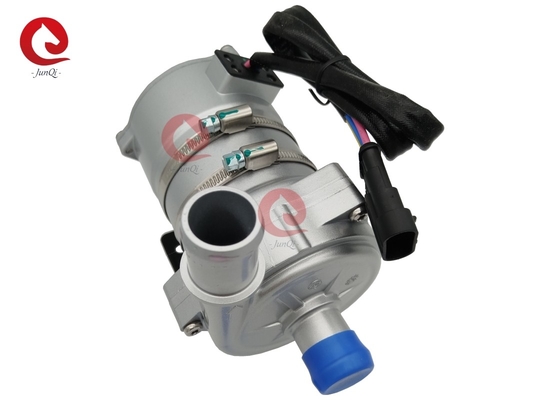

জুনকি 24V 300W হাই হেড 17.5 মিটার কুল্যান্ট ওয়াটার পাম্প, পিডব্লিউএম নিয়ন্ত্রণ এবং ফল্ট ফিডব্যাক সহ

জুনকি 24V 300W হাই হেড 17.5 মিটার কুল্যান্ট ওয়াটার পাম্প, পিডব্লিউএম নিয়ন্ত্রণ এবং ফল্ট ফিডব্যাক সহ

■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বকীয় শক্তি প্রেরণ
◆ উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
◆ বিস্তৃত অপারেটিং তাপমাত্রার সাথে
◆ পিডব্লিউএম সিগন্যাল গতি নিয়ন্ত্রণ ((ঐচ্ছিক)
◆ ডায়াগনস্টিক সিগন্যাল আউটপুট (ঐচ্ছিক)
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ করে
◆ বিপরীত মেরুতা সুরক্ষা
◆ শুষ্ক চলমান সুরক্ষা
◆ ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
◆ অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগের সাথে সম্পর্কিত অংশ)
পাম্প হেড হাউজিংঃ অ্যালুমিনিয়াম খাদ
ইম্পেলার: পিপিএস+জিএফ
ঢাল গহ্বরঃ পিপিএস+জিএফ
শ্যাফ্ট হোলঃ কার্বোরন্ডাম কম্পোজিট উপাদান
শ্যাফ্টঃ স্টেইনলেস স্টীল ((3CR14) শ্যাফ্ট
ম্যাগনেট হাউজিংঃ পিপিএস প্লাস্টিকের ক্যাপসুল
সিলিং রিংঃ ইপিডিএম



■ মাউন্ট করার নির্দেশাবলী
OWP-BL43-428D সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যা প্রাক-ভরাট প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয়েছে যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পরিপূর্ণ।

1: পাম্পটি শুকনো চলতে হবে না, যদিও এটি 15 মিনিটের জন্য শুকনো চলতে পারে (15 মিনিটের শুকনো চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2: পাম্প ইনলেট সংযোগ প্রস্তাবিত ব্যাসাকার পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসাকার পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার, পাম্প মধ্যে নেতিবাচক চাপ কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5: শুষ্ক চলন এড়াতে (বায়ু চালকের মধ্যে আটকে যায়),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা চালকের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারের মধ্যে কোনও কনকোড নেই) বায়ু সহজেই স্রাব করতে, আউটলেট পাইপটি 90 ডিগ্রি কনকোডের চেয়ে কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন) ।

7: সমুদ্রের জল বা অন্যান্য ভারী দূষণের সাথে তরল মাধ্যম হিসাবে বড় শস্যের অমেধ্য তরল ব্যবহার করা যাবে না।


■ তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +85°C (-40°F থেকে +185°F)
কাজের পরিবেশে তাপমাত্রাঃ -40°C থেকে +120°C (-40°F থেকে +248°F)
সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)
(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)

মাঝারি তরলঃ তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)


■ বৈদ্যুতিক পরামিতি

■ পাম্প সংযোগকারী বর্ণনাঃ

■ পিডব্লিউএম নিয়ন্ত্রণ চার্টঃ

■ ত্রুটি প্রতিক্রিয়া চার্টঃ

■ পারফরম্যান্স কার্ভঃ

• বাহ্যিক মাত্রা
