উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | junqi |
সাক্ষ্যদান: | IS9001, TS16949,CE |
মডেল নম্বার: | OWP-BL93-301 |
ন্যূনতম চাহিদার পরিমাণ: | 5 সেট |
---|---|
মূল্য: | Negotialbe |
প্যাকেজিং বিবরণ: | রপ্তানির জন্য উপযুক্ত |
ডেলিভারি সময়: | আদেশের ভিত্তিতে, |
পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
যোগানের ক্ষমতা: | 1000সেট/মাস |
মডেল: | OWP-BL93-301 | উপাদান: | অ্যালুমিনিয়াম খাদ |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 24ভিডিসি | শক্তি: | 100w |
রেটেড ফ্লো রেট: | 1800L/H, | ম্যাক্স হেড: | 9M |
আবেদন: | হাইব্রিড বাস, বৈদ্যুতিক যানবাহন | ব্যবহার: | কুল্যান্ট |
লক্ষণীয় করা: | BLDC মিনি অটো ওয়াটার পাম্প,1800L/মিনিট অটো ওয়াটার পাম্প,কুল্যান্ট সার্কুলেশন ব্রাশলেস ডিসি ওয়াটার পাম্প |

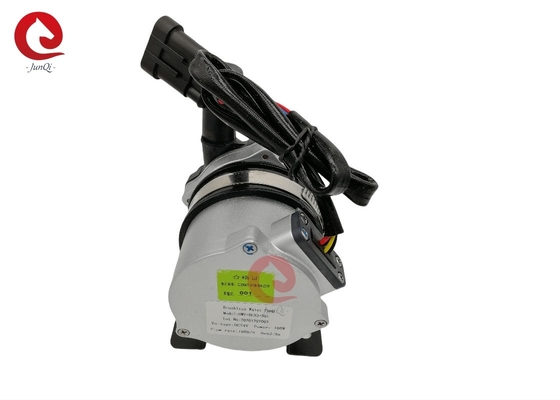

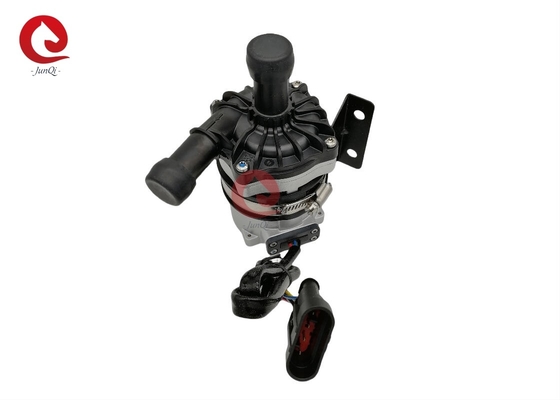

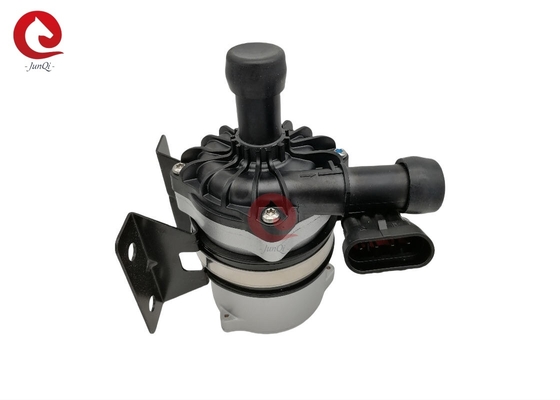

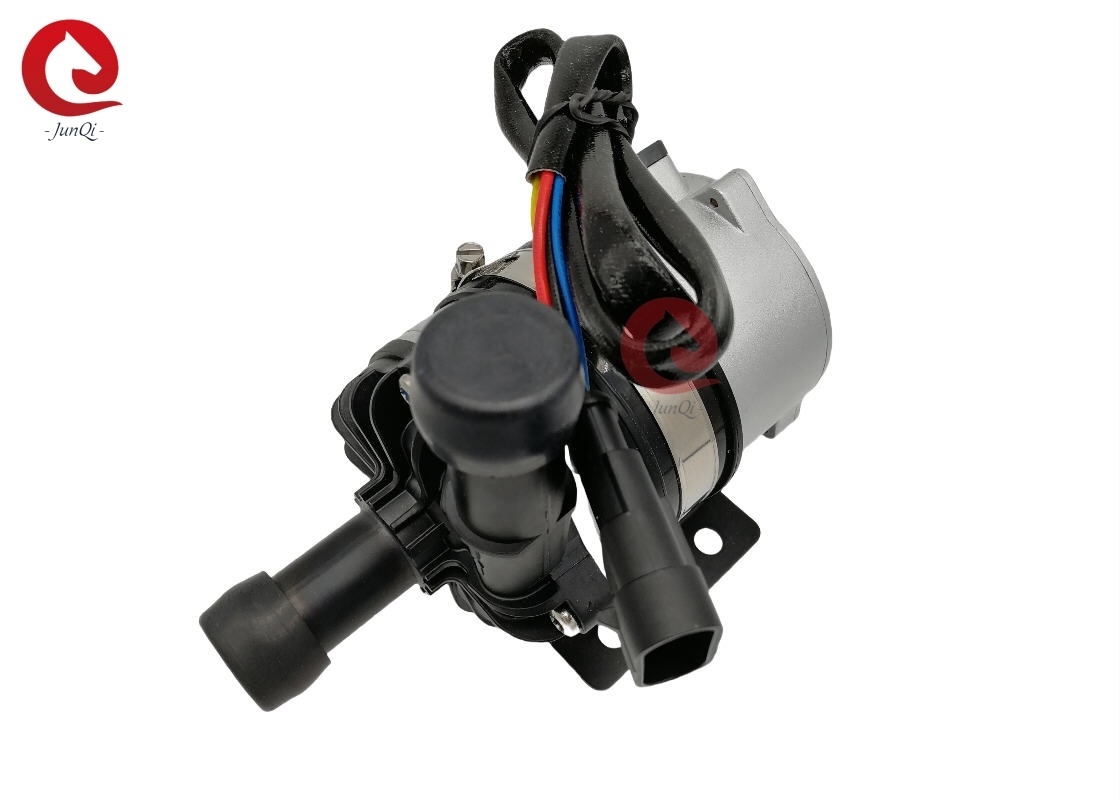

OWP-BL93-301 100W BLDC ওয়াটার পাম্প যার সাথে PWM কন্ট্রোল এবং এরর ডায়াগনস্টিকস কোলান্ট পাম্প, গ্লাইকল পাম্প, bldc ওয়াটার পাম্প
■ বৈশিষ্ট্য
◆ম্যাগনেটিক ফোর্স ট্রান্সমিশন (ঢাল পাম্প স্ট্রাকচার) সেন্ট্রিফিউগাল পাম্প
◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন.
◆ বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ
◆PWM সংকেত গতি নিয়ন্ত্রণ
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে
◆ বিপরীত পোলারিটি সুরক্ষা
◆ শুষ্ক চলমান সুরক্ষা
◆অভার ভোল্টেজ, বর্তমান সুরক্ষার উপর
◆ ওভারলোড, তাপমাত্রা সুরক্ষা ওভার
■মডেল স্পেসিফিকেশন
OWP-BL93-301 (24VDC)
■মাউন্ট করার নির্দেশনা
OWP-BL93-300 সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যা আগে থেকে ভর্তি করা প্রয়োজন,
ইম্পেলার সর্বদা তরলে নিমজ্জিত হয় তা নিশ্চিত করার জন্য সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্প, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-ভরা হয়।
1: পাম্প ড্রাই-চালিত হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য ড্রাই-চলতে পারে (30 সেকেন্ড শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), ড্রাই রানিং শব্দ করে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়ায়।
2: পাম্প খাঁড়ি সংযোগকারী প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, পাইপলাইনের মাধ্যমে বাইরের বাতাস সহজে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যক্ষমতা হ্রাস করবে , এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে.
3: পাম্প ইনলেট দিক থেকে দেখা যায়, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।
4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) যখন উল্লম্বভাবে ইনস্টল করা হয়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
5: শুষ্ক-চলমান এড়াতে (ইমপেলারে বাতাস আটকে যায়), জলের পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইমপেলারের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমিতে কনুই নেই) যাতে বাতাস সহজে নিঃসৃত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম ব্যবহার করা উচিত নয়
কনুই (চিত্র 2 দেখুন)।
7: তরল মাধ্যম হিসাবে বড় শস্যের অপরিষ্কার তরল সহ সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।
তাপমাত্রা প্যারামিটার
মাঝারি তরল তাপমাত্রা: -40°F থেকে +85°F (-40°F থেকে +185°F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +85 ℃ (-40 ° ফারেনহাইট থেকে +185 ° ফারেনহাইট) আর্দ্রতা ≤90%
স্টোরেজ তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° ফারেনহাইট থেকে +158 ° ফারেনহাইট) (100 ℃ পর্যন্ত, তবে এটি পরিষেবার জীবনকে ছোট করবে)
■সিস্টেম চাপ
-0.2 থেকে 2.5 বার ( 100℃ (212° ফা)
রেট করা ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।
■ভোল্টেজের পরিধি
রেটেড 12V জলের পাম্প, কার্যযোগ্য পরিসীমা 9V - 16V
রেট করা 24V জলের পাম্প, কার্যকর পরিসীমা 18V - 30V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণ পরিবেষ্টনের সংস্পর্শে আসতে পারে না।
মাঝারি তরল: বিশুদ্ধ জল, তরল মিশ্রণ (60% গ্লাইকলের নীচে জল)
■বৈদ্যুতিক পরামিতি
কার্যকরী ভোল্টেজ (ভিডিসি) |
হারের ক্ষমতা (প) |
রেট প্রবাহ (L/H) |
মাত্রা (মিমি) |
ওজন (ছ) |
18-30V(24V) |
100W | Q=1800L/HH=9M | 148*90*132 | 1.12 কেজি |
সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):
AMP282106-1 | 1 (কালো) | 2 (হলুদ) | 3 (নীল) | 4 (কালো) |
(মিলানো প্লাগ AMP282109-1) |
জিএনডি | দোষ প্রতিক্রিয়া | PWM | +24V |
■PWM চরিত্র
কর্ম চক্র | বর্ণনা | মন্তব্য: 1: PWM ডিউটি সাইকেল মেট্রিকাল ত্রুটি 2% 2:PWM ভোল্টেজ: 24VDC/12VDC (পাম্প ভোল্টেজের মতো) ফ্রিকোয়েন্সি: 50-1000KHz 3: প্রস্তাবিত PWM স্টপ ডিউটি: 10% 4: PWM সংযোগ বিচ্ছিন্ন হিসাবে 0% শুল্ক প্রস্তাবিত |
0%≤শুল্ক≤10% | স্টপ স্টেট | |
11%≤শুল্ক≤55% | ন্যূনতম গতিতে চলছে | |
56%≤শুল্ক≤90% | PWM মোড (রৈখিক গতি নিয়ন্ত্রণ পরিসীমা) |
|
91%≤শুল্ক≤100% | সর্বোচ্চ গতিতে চলমান |
■মনোযোগ
1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--85℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন।
2. পানির পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জলের স্তরের কাছাকাছি হওয়া উচিত, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।
4. দয়া করে ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো পরিষেবা জীবন কমাতে ক্ষতিকারক
5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক এড়িয়ে চলুন
■কর্মক্ষমতা পরামিতি
পণ্য ট্যাগ:ভারী দায়িত্ব বৈদ্যুতিক জল পাম্প বৈদ্যুতিক ইঞ্জিন জল পাম্প
আপনি যদি পণ্য সম্পর্কে আরও তথ্য পেতে চান, অনুগ্রহ করে ivanzhu@junqitrading.com এর মাধ্যমে আমাদের সাথে নির্দ্বিধায় যোগাযোগ করুন
