নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প

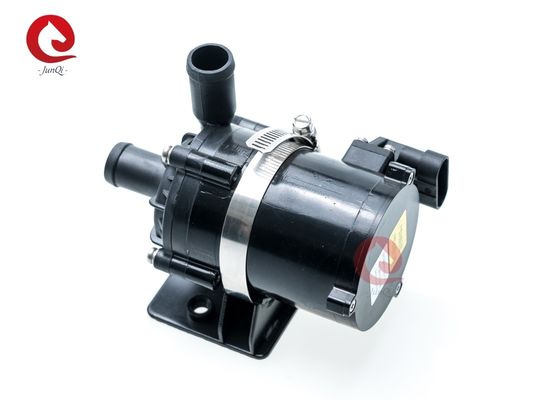

24V 80W Brushless DC Water Pump For New Energy Automotive Cooling Cycle
নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: junqi
সাক্ষ্যদান: IS9001, TS16949,CE
মডেল নম্বার: DKB80
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 5 সেট
মূল্য: Negotialbe
প্যাকেজিং বিবরণ: রপ্তানির জন্য উপযুক্ত
ডেলিভারি সময়: আদেশের ভিত্তিতে,
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 1000সেট/মাস
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
মডেল: DKB80 সিরিজ উপাদান: অ্যালুমিনিয়াম খাদ
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 24VDC/12VDC ক্ষমতা: 80w
রেটেড ফ্লো রেট: 1800L/H ম্যাক্স হেড: 10 মি
আবেদন: হাইব্রিড বাস, বৈদ্যুতিক যানবাহন তত্ত্ব: কেন্দ্রাতিগ পাম্প
ব্যবহার: কুল্যান্ট
লক্ষণীয় করা:

80W অটোমোটিভ ব্রাশলেস ডিসি ওয়াটার পাম্প

,

অটোমোটিভ ব্রাশলেস ডিসি ওয়াটার পাম্প 24V

,

অটোমোটিভ কুলিং সাইকেল ব্রাশলেস ডিসি পাম্প

নতুন এনারী অটোমোটিভ কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি অটোমোটিভ ওয়াটার পাম্প







♣ বৈশিষ্ট্য

♦ একক পর্যায় সেন্ট্রিফিউগাল পাম্প

♦ চৌম্বক বল সংক্রমণ (ঢাল পাম্প গঠন)

♦ উচ্চ দক্ষতা ব্রাশবিহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

♦ বিস্তৃত পরিসরের অপারেটিং তাপমাত্রা সহ

♦ PWM সংকেত গতি নিয়ন্ত্রণ (ঐচ্ছিক PG সংকেত প্রতিক্রিয়া)

♦ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ

♦ বিপরীত পোলারিটি সুরক্ষা

♦ শুষ্ক চলমান সুরক্ষা

♦ ওভার ভোল্টেজ, বর্তমান সুরক্ষার উপরে

♦ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

♦ অটোমোবাইল গ্রেড ইলেকট্রনিক উপাদান



♣ প্রযুক্তিগত বিবরণ (তরলের সাথে যোগাযোগের অংশ)

পাম্প হেড হাউজিং: PPS+GF

ইম্পেলার: PPS+GF

শিল্ড গহ্বর: PPS+GF

শ্যাফ্ট বিয়ারিং: কার্বন রজন যৌগিক উপকরণ + জিরকোনিয়া সিরামিক ওয়াশার

খাদ: ফাঁপা স্টেইনলেস স্টীল খাদ

রটার: নাইলন ইনজেকশন প্যাক করা

সীল রিং: EPDM



♣ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং ইলেক্ট্রোম্যাগনেট: চুম্বক + নাইলন ইনজেকশন প্যাক করা

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটর: ব্রাশবিহীন মোটর

মোটর তারের ফ্রেম: PPA+GF (সাদা)

পাম্প হাউজিং: অ্যালুমিনিয়াম খাদ

বন্ধনী: SUS 304 স্টেইনলেস স্টীল

বন্ধনী হুপ: US 304 স্টেইনলেস স্টীল+ স্যাঁতসেঁতে রাবার রিং

IP67 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)

সংযোগকারী: 3 পিন বা 4 পিন (পিজি সংকেত প্রতিক্রিয়া সহ)

অগ্রভাগের ব্যাস: 22.6 মিমি (অভ্যন্তরীণ ব্যাস: 16 মিমি)



♣ মডেল স্পেসিফিকেশন

DKB80-12A(SR/PG)

DKB80-24A(SR/PG)



মাউন্টিং ব্র্যাকেট মডেল প্রত্যয় সহ: SR (যেমন:DKB80-12ASR)

PG সিগন্যাল ফিডব্যাক পিন মডেল প্রত্যয় সহ:PG (যেমন:DKB80-12APG)



♣ মাউন্ট নির্দেশ

DKB80 সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যা আগে থেকে ভর্তি করা প্রয়োজন,

ইম্পেলার সর্বদা তরলে নিমজ্জিত হয় তা নিশ্চিত করার জন্য সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্প, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-ভরা হয়।



1: পাম্প ড্রাই-চালিত হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য ড্রাই-চলতে পারে (30 সেকেন্ড শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), ড্রাই রানিং শব্দ করে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়ায়।



2: পাম্প খাঁড়ি সংযোগকারী প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, পাইপলাইনের মাধ্যমে বাইরের বায়ু সহজে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যক্ষমতা হ্রাস করবে , এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে.



3: পাম্প ইনলেট দিক থেকে দেখা যায়, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।



4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) যখন উল্লম্বভাবে ইনস্টল করা হয়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।



5: শুষ্ক-চলমান (ইমপেলারে বাতাস আটকে) এড়ানোর জন্য, জলের পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইমপেলারের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)



6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমিতে কনুই নেই) যাতে বাতাস সহজে নিঃসৃত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম ব্যবহার করা উচিত নয়

কনুই (চিত্র 2 দেখুন)।



7: তরল মাধ্যম হিসাবে বড় শস্যের অপরিষ্কার তরল সহ সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করবেন না।

1~2

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প 1



♣ তাপমাত্রা পরামিতি

মাঝারি তরল তাপমাত্রা: -40°F থেকে +120°F (-40°F থেকে + 248°F)

কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +100 ℃ (-40 ° ফা থেকে + 212 ° ফা)

স্টোরেজ তাপমাত্রা: -40℃ থেকে +70℃ (-40°F থেকে +158°F)

(100 ℃ পর্যন্ত, তবে এটি পরিষেবার জীবনকে ছোট করবে)



♣ সিস্টেম চাপ

-0.2 থেকে 2.5 বার ( 100℃ (212° ফা)

রেট করা ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।





♣ বৈদ্যুতিক পরামিতি

ওয়ার্কিং ভোল্টেজ (ভিডিসি) রেটেড পাওয়ার (W) সর্বোচ্চ প্রবাহ (L/H) সর্বোচ্চ মাথা (M) ওজন (গ্রাম)
9V-16V(12V) 80W 1800L/H 10M 750 গ্রাম
18V-30V(24V) 80W 1800L/H 10M 750 গ্রাম


♣ সংযোগকারী মডেল এবং পিন

3 পিন সংযোগকারী   পিন 1 পিন 2 পিন 3
  174357-2 +12V/+24VDC PWM জিএনডি
4 পিন সংযোগকারী   B+ (4) SWP(3) NWP(2) GND(1)
মিলিত সংযোগকারী মডেল 7283-7449-30 +12V/+24VDC PWM সংকেত প্রতিক্রিয়া জিএনডি

3 pin 4 pin.jpg



♣ তারের আকার সুপারিশ করুন (3% ভোল্টেজ ড্রপের উপর ভিত্তি করে)

তারের বেধ সর্বোচ্চ তারের দৈর্ঘ্য
  12V 24V
1.5 মিমি² --- 16 মি
2.5 মিমি² 6.3 মি 25 মি
3 মিমি² 8 মি 31মি
4 মিমি² 10 মি 40 মি


♣ মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন।

2. পাম্পের পরিষেবা জীবন বাড়ানোর জন্য জলের পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জলের স্তরের কাছাকাছি হওয়া উচিত।

3. জল প্রতিরোধ ক্ষমতা কমাতে, ইনস্টলেশনে পাইপিংয়ে যতটা সম্ভব কনুইয়ের সংখ্যা কমাতে হবে, পাম্প থেকে 20 সেন্টিমিটারের মধ্যে কোন কনুই নেই তা নিশ্চিত করুন।

4. অনুগ্রহ করে ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো পরিষেবা জীবন কমাতে ক্ষতিকারক

5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইমপেলার-অবরুদ্ধ হওয়া এড়িয়ে চলুন।



♣ কার্ভ চার্ট

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প 3

♣ সামগ্রিক মাত্রা

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প 4

♣ পাম্প গঠন

নতুন শক্তি স্বয়ংচালিত কুলিং সাইকেলের জন্য 24V 80W ব্রাশলেস ডিসি ওয়াটার পাম্প 5





♣ অ্যাপ্লিকেশন:



HEV (হাইব্রিড বৈদ্যুতিক যান), EV (বৈদ্যুতিক যান), ট্রেন, জাহাজ এবং অন্যান্য গরম সঞ্চালন এবং শীতল সঞ্চালন সিস্টেমে প্রয়োগ করুন।
