24V 5000RPM আউটার রটার BLDC মোটর JQ45BLW18-24V 0.05Nm টর্ক হাই স্পিড Dc মোটর
বাইরের রটার নির্মাণ ঐতিহ্যগত BLDC মোটর ডিজাইনের তুলনায় বেশ কিছু কর্মক্ষমতা উন্নতি প্রদান করে।এই সুবিধাগুলির মধ্যে সবচেয়ে লক্ষণীয় রটার আকারের সাথে সম্পর্কিত।স্টেটর রটারের ভিতরে থাকার জন্য, একটি ফ্ল্যাট BLDC মোটরের রটারটি একটি প্রচলিত BLDC মোটরের চেয়ে বড় হতে হবে।বড় রটার মানে একটি বৃহত্তর এয়ার গ্যাপ, যা টর্ক উৎপাদনের জন্য একটি বড় লিভার আর্ম প্রদান করে।এর মানে হল যে বাহ্যিক রটার মোটরগুলি তাদের প্রচলিত, অভ্যন্তরীণ রটার সমকক্ষের তুলনায় বেশি টর্ক তৈরি করতে পারে।সামগ্রিক ছোট মোটর আকারের সাথে এই উচ্চ টর্ক উত্পাদন একত্রিত করুন, এবং ফলাফল অতুলনীয় শক্তি ঘনত্ব।
তাৎক্ষণিক বিবরণ:
| মডেল |
ফ্রেম
আকার
|
রেট
শক্তি
প)
|
শরীর
দৈর্ঘ্য
(মিমি)
|
রেট
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
(ভিডিসি)
|
রেট
টর্ক
(Nm)
|
রেট
কারেন্ট
(ক)
|
রেট
দ্রুততা
(RPM)
|
| JQ45BLW18-24V |
45 মিমি |
30 |
18 মিমি |
24V |
0.05 |
1.61 |
5000rpm |
| JQ45BLW21-24V |
45 মিমি |
50 |
21 মিমি |
24V |
0.084 |
2.55 |
5260rpm |
| JQ45BLW27-24V |
45 মিমি |
70 |
27 মিমি |
24V |
0.13 |
3.51 |
4840rpm |
বৈশিষ্ট্য:
1. প্রশস্ত গতি পরিসীমা, মসৃণ ঘূর্ণন সঁচারক বল আউটপুট
2. চমৎকার গতি স্থায়িত্ব
3. কমপ্যাক্ট এবং উচ্চ ক্ষমতা
4. উচ্চ দক্ষতা এবং শক্তি-সঞ্চয়.
সাধারণ স্পেসিফিকেশন:
| আইটেম |
স্পেসিফিকেশন |
| উইন্ডিং টাইপ |
তারকা সংযোগ |
| হল প্রভাব কোণ |
120 ডিগ্রীর বৈদ্যুতিক কোণ |
| রেডিয়াল প্লে |
0.02 মিমি @ 450 গ্রাম |
| অক্ষীয় খেলা |
0.14 মিমি @ 450 গ্রাম |
| সর্বোচ্চ রেডিয়াল ফোর্স |
20N ( ফ্ল্যাঞ্জ থেকে 10 মিমি) |
| সর্বোচ্চ অক্ষীয় শক্তি |
10N |
| অস্তরক শক্তি |
600VAC/1S |
| অন্তরণ প্রতিরোধের |
100MΩ, 500VDC |
| পরিবেষ্টিত তাপমাত্রা |
-20℃~+50℃ |
| অন্তরণ শ্রেণি |
শ্রেণী বি |

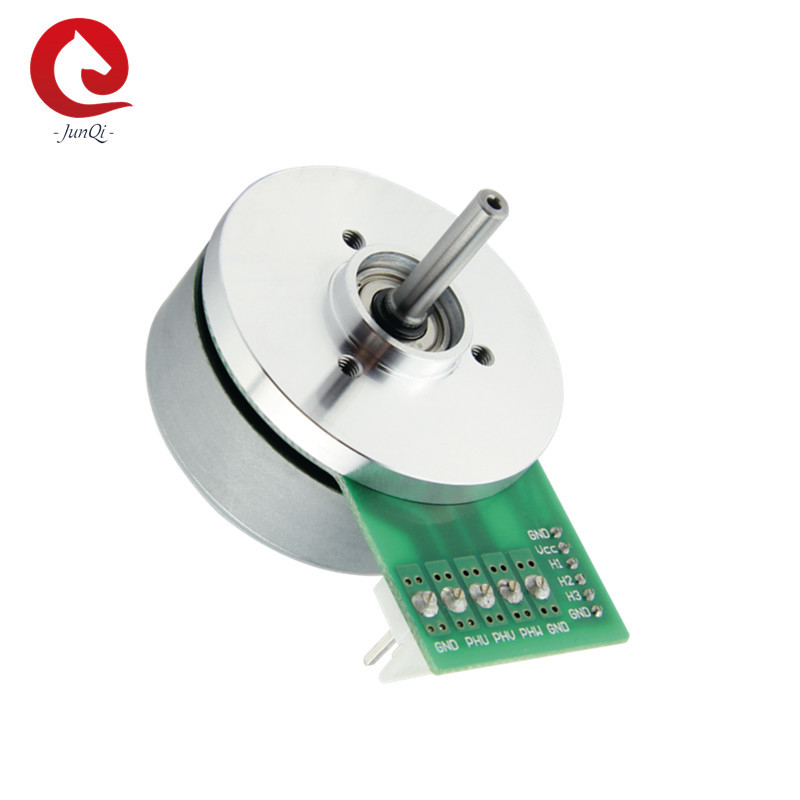

বৈদ্যুতিক সংযোগ:
| পিন নম্বর |
সংযোগকারী |
ফাংশন |
| পিন 1/পিন 6 |
JST B6B-PH-KS |
জিএনডি হল |
| পিন 2 |
ভিসিসি হল +5 ভিডিসি |
| পিন 3 |
হল ইউ |
| পিন 4 |
হল ভি |
| পিন 5 |
হল ডব্লিউ |
| পিন 2 |
JST B5P-VH |
ফেজ ইউ |
| পিন 3 |
পঞ্চম পর্যায় |
| পিন 4 |
ফেজ ডব্লিউ |
| পিন 1/পিন 5 |
জিএনডি |
বৈদ্যুতিক স্পেসিফিকেশন:
| আইটেম |
ইউনিট |
JQ45BLW18-24V |
JQ45BLW21-24V |
JQ45BLW27-24V |
| খুঁটির সংখ্যা |
|
16 |
16 |
16 |
| ফেজের সংখ্যা |
|
3 |
3 |
3 |
| রেটেড ভোল্টেজ |
ভিডিসি |
24 |
24 |
24 |
| রেট ঘূর্ণন সঁচারক বল |
mN.m |
50 |
84 |
130 |
| ক্রমাগত স্টল টর্ক |
mN.m |
60 |
100 |
156 |
| নির্ধারিত গতি |
RPM |
5000 |
5260 |
4840 |
| হারের ক্ষমতা |
ডব্লিউ |
30 |
50 |
70 |
| শক্তির শিখরে |
mN.m |
150 |
250 |
390 |
| সরবচচ স্রোত |
ক |
4.3 |
7.4 |
11 |
| লাইন থেকে লাইন প্রতিরোধ |
ohms@20℃ |
1.42 |
0.72 |
0.56 |
| লাইন থেকে লাইন ইন্ডাকট্যান্স |
mH |
0.59 |
0.33 |
0.27 |
| টর্ক ধ্রুবক |
mN.m/A |
35.2 |
34.4 |
37.1 |
| ফিরে EMF |
Vrms/KRPM |
2.61 |
2.55 |
2.75 |
| রটার জড়তা |
g.cm2 |
100 |
135 |
180 |
| মোটর দৈর্ঘ্য |
মিমি |
18 |
21.6 |
27 |
| ওজন |
g |
80 |
120 |
150 |
**মন্তব্য: মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে !!
যান্ত্রিক আকার:
FAQ:
প্রশ্নঃ অর্ডারের লিড টাইম কতদিন?
উত্তর: লিড টাইম: আমানত গ্রহণের 4 সপ্তাহ পরে
প্রশ্ন: আপনার বাণিজ্য নিশ্চয়তা কি?
উত্তর: 100% পণ্যের গুণমান সুরক্ষা।
100% পণ্য সময় চালান সুরক্ষা.
আপনার কভার পরিমাণের জন্য 100% পেমেন্ট সুরক্ষা।
প্রশ্নঃ Moq কি?
A: 5PCS।ছোট অর্ডার স্বাগতম.
প্রশ্ন: আপনি কাস্টমাইজড পণ্য তৈরি করেন?
উত্তর: হ্যাঁ, আমরা এটি স্বীকার করি।
প্রশ্ন: বিক্রয়োত্তর সেবা সম্পর্কে?
A: বিক্রয়োত্তর সেবা 24/7.
প্রশ্ন: আমি আপনার পণ্যের সাথে সন্তুষ্ট না হলে আমার কী করা উচিত?
উত্তর: যদি এর গুণমানে ত্রুটি থাকে তবে আমরা আপনার জন্য একটি ভাল বিনিময় করতে পারি।
সাধারণত, এই সমস্যা বিরল।
প্রশ্ন: অর্থপ্রদানের মেয়াদ কী?
উত্তর: টি/টি এবং পেপ্যাল বেশি ব্যবহৃত হয়, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন
প্রশ্ন: আপনার পণ্যের মানের স্তর কি?
উত্তর: আমরা ভাল মানের উত্পাদন করি, নিম্ন মানের উত্পাদন করতে অস্বীকার করি।

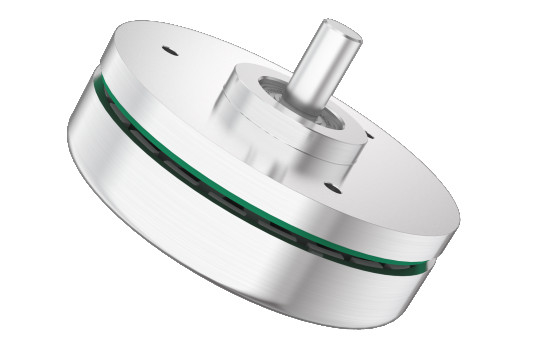

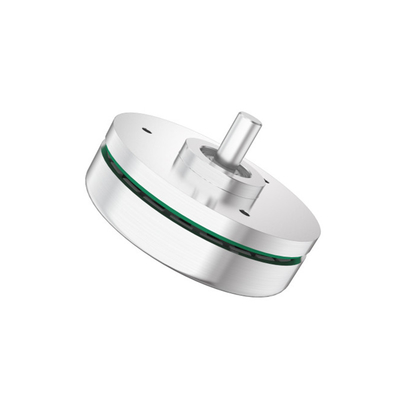

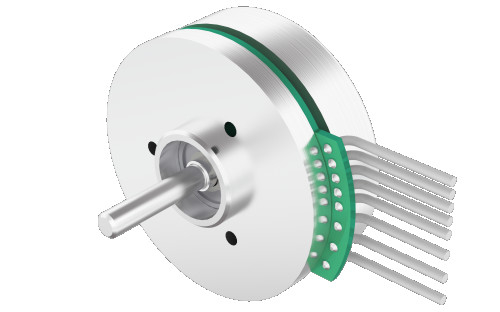

পণ্যের ছবি:
ফ্ল্যাট ব্রাশলেস ডিসি মোটরগুলির নির্দিষ্ট বাহ্যিক রটার ডিজাইন, এই পণ্যগুলিকে খুব হালকা এবং কমপ্যাক্ট রেখে ভলিউম অনুপাতের একটি ব্যতিক্রমী শক্তি দেয়।প্রচুর সংখ্যক খুঁটির জন্য ধন্যবাদ, এই সমতল উচ্চ টর্ক ডিসি মোটরগুলি কম গতিতেও খুব ভাল নিয়ন্ত্রণ সরবরাহ করে।JUNQI ফ্ল্যাট BLDC মোটর রেঞ্জ 20 থেকে 90 মিমি ব্যাস এবং 14 থেকে 40 মিমি পর্যন্ত দৈর্ঘ্য অফার করে।
