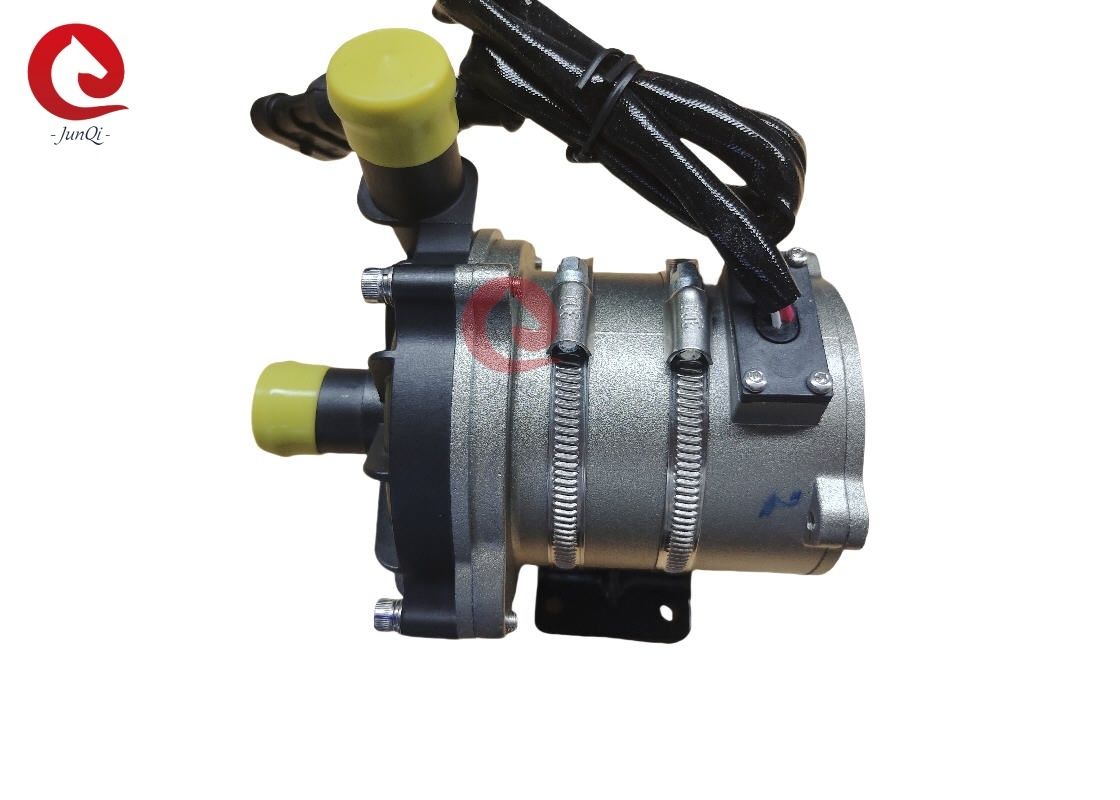

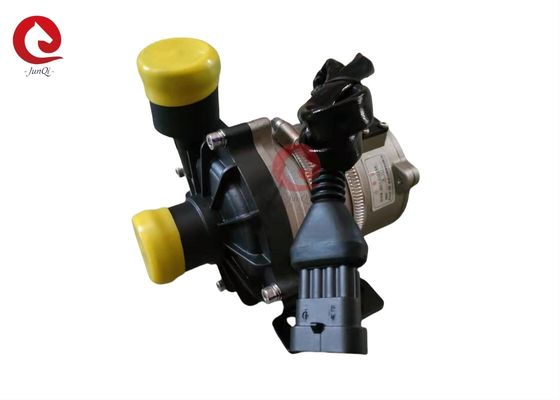

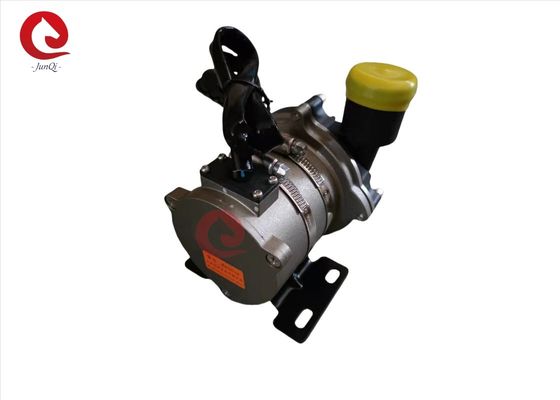

JP200-1 ব্রাশহীন ডিসি ওয়াটার পাম্প
12V 24VDC নতুন শক্তি বাস / ট্রাক শীতল সিস্টেমের জন্য ইলেকট্রিক জল পাম্প, ক্যান বাস, পিডব্লিউএম ব্যর্থতা প্রতিক্রিয়া ফাংশন সহ
প্রয়োগঃ
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
শীতল সঞ্চালন ব্যবস্থা।
বৈশিষ্ট্যঃ
★ সেন্ট্রিফুগাল পাম্প
★ চৌম্বকীয় শক্তি সংক্রমণ
★ উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা
জীবন।
★ বিস্তৃত অপারেটিং তাপমাত্রার সাথে
★ পিডব্লিউএম সিগন্যাল স্পিড কন্ট্রোল ((ঐচ্ছিক)
★ ডায়াগনস্টিক সিগন্যাল আউটপুট (ঐচ্ছিক)
★ যোগাযোগের মোড (ঐচ্ছিক)
★ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ
★ বিপরীত মেরুতা সুরক্ষা
★ শুকনো চলমান সুরক্ষা
★ ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
★ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা
★ বড় প্রবাহ 50~120LPM
★ নিচু মাথা ২-১২ মিটার
টেকনিক্যাল প্যারামিটার টেবিলঃ
| না, না। |
|
প্রযুক্তিগত পরামিতি |
|
1
|
মাঝারি তরল |
৫০% গ্লাইকোল জলীয় দ্রবণ ((অগ্রাধিকার জৈবিক টাইপ নির্বাচন করুন,শস্যের আকার ০।35, পিপিএম ০.১ গ্রাম/লিটার) |
|
2
|
অত্যন্ত মাঝারি তাপমাত্রা |
-৪০°সি-১২০°সি |
|
3
|
স্বাভাবিক মাঝারি তাপমাত্রা |
১০°সি-৯০°সি |
|
4
|
সংরক্ষণ তাপমাত্রা |
-৫০°সি~৯০°সি |
|
5
|
চরম |
-40°C~105°C |
|
6
|
প্রবাহের হার পরিসীমা |
50L/মিনিট~120L/মিনিট |
|
7
|
হেড রেঞ্জ |
2m~12m ((21kPa~115kPa) |
|
8
|
নামমাত্র ভোল্টেজ |
DC12V /DC24V |
|
9
|
ভোল্টেজ রেঞ্জ |
DC9~16V /DC18~32V |
|
10
|
শক্তি |
≤ 300W |
|
11
|
যোগাযোগ এবং নিয়ন্ত্রণের ধরন |
CAN/PWM অথবা ON/OFF |
|
12
|
সুরক্ষা স্তর |
আইপি ৬৮ |
|
13
|
ওজন |
≤১.৫ কেজি ((ক্রেট ছাড়া) |
|
14
|
শব্দ |
≤60dB ((A)) (চিত্র 5.2 দেখুন) |
|
15
|
সেবা জীবন |
>২০০০০ ঘন্টা |
|
16
|
ইনপুট/আউটপুট এর ওডি |
φ38 |
|
17
|
সীসা তারের ধরন |
পাম্পের দেহ বা সংযোগকারী সহ সীসা তারের সাথে একীভূত |
|
18
|
সুরক্ষা ফাংশন |
ওভার-কন্ট্রাক্ট সুরক্ষা, ওভার/নিম্ন ভোল্টেজ সুরক্ষা, ওভার তাপমাত্রা সুরক্ষা, লকড-রটার সুরক্ষা,ড্রাই-রানিং সুরক্ষা, বিপরীত মেরু সুরক্ষা। |
2যান্ত্রিক ইনস্টলেশন
2.1 পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন)
উল্লম্বভাবে, আউটলেট পোর্ট উপরে হওয়া উচিত।
2.2 শুকনো চলমান এড়াতে (বায়ু impeller মধ্যে আটকে),জল পাম্প আউটলেট পোর্ট করা উচিত
উল্লম্ব বা চালকের উপরের অংশে (চিত্র 1 দেখুন)
2.3 সংযুক্ত পাইপ উল্লম্বভাবে মাউন্ট করা উচিত (বা 20cm মধ্যে কোন কনুই) বায়ু করতে
সহজেই নিষ্কাশন করা হলে, আউটলেট পাইপটি 90 ডিগ্রি কোণার চেয়ে কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন) ।
2.4 সমুদ্রের জল বা অন্যান্য ভারী দূষণের সাথে বড় শস্যের অমেধ্য তরল তরল হিসাবে ব্যবহার করা যাবে না
মাঝারি.
বৈদ্যুতিক ইন্টারফেসঃ
3.1PWM/CAN যোগাযোগ সংযোগকারী এবং পিন পোর্ট বর্ণনাঃ
উৎপাদন:টিই কানেক্টিভিটি(প্রস্তাবনা)
সংযোগকারী মডেল:AMP282106-1
মিলিত প্লাগ মডেল:AMP282088-1
3.২. সংযোজকগুলির জন্য সুপারিশ করা হয় নাঃ
সীসা তারের সঙ্গে জল পাম্প প্রয়োগের জন্য, JUNQI আন্তর্জাতিক সংযোগকারী প্রতিস্থাপন করতে পারেন
গ্রাহকের অনুরোধ হিসাবে টাইপ. অথবা স্থির গতির জন্য 2pin সংযোগকারী (চালু / বন্ধ), প্রতিক্রিয়া সঙ্গে 3pin সংযোগকারী
ফাংশন (বা 3pin PWM যোগাযোগ অ্যাপ্লিকেশন), আপনার অনুরোধ বিবরণ জন্য আমাদের সাথে যোগাযোগ করুন.
পারফরম্যান্স ইন্ডিকেটর:
4.১ পারফরম্যান্স কার্ভঃ
4.2. শব্দ
গোলমাল পরীক্ষার শর্তাবলীঃ
1টেস্টিং রুমের তাপমাত্রা: ২৩° সেলসিয়াস,
2জল গতি: সর্বোচ্চ গতি
3প্রবাহ হারঃ সর্বোচ্চ প্রবাহ
পরীক্ষার ফলাফলঃ ≤60dB ((A), সর্বোচ্চ পরীক্ষার মান নির্বাচন করুন
নিম্নলিখিত চিত্রের মতো শব্দ পরীক্ষা পরিমাপ অবস্থান।
4.৩ ক্যান কমিউনিকেশনঃ
অনুগ্রহ করে ডিজাইন নির্বাচন করার সময় যোগাযোগ করুন এবং সুপারিশ চুক্তি পান!4.4 পিডব্লিউএম
যোগাযোগ ((প্রস্তাব)
4.4.1 ওয়াটার পাম্প সংযোগকারী পিন পোর্ট সংজ্ঞা ((চিত্র3, চিত্র4)
1. দয়া করে ব্যর্থতার চেহারা যখন পাওয়ার সাপ্লাই বন্ধ করার জন্য জল পাম্প পাওয়ার সাপ্লাই সার্কিট একটি ফিউজ যোগ করুন.
2. জল পাম্প আবৃত বা অবরুদ্ধ এবং পার্শ্ববর্তী ডিভাইস গরম দ্বারা প্রভাবিত করা এড়িয়ে চলুন। ইনস্টলেশন স্থান রক্ষণাবেক্ষণ এবং প্রতিস্থাপন অপারেশন জন্য সুবিধাজনক।
3. কাজের পরিবেষ্টিত তাপমাত্রাঃ-40°C--120°C, ইনস্টলেশনের সময় তিন উপাদানীয় অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত,কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা
4পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত, পাম্পের সেবা জীবন বাড়ানোর জন্য।
5. পানির বিশুদ্ধতা মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং impeller-ব্লক এড়াতে
6.দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক
