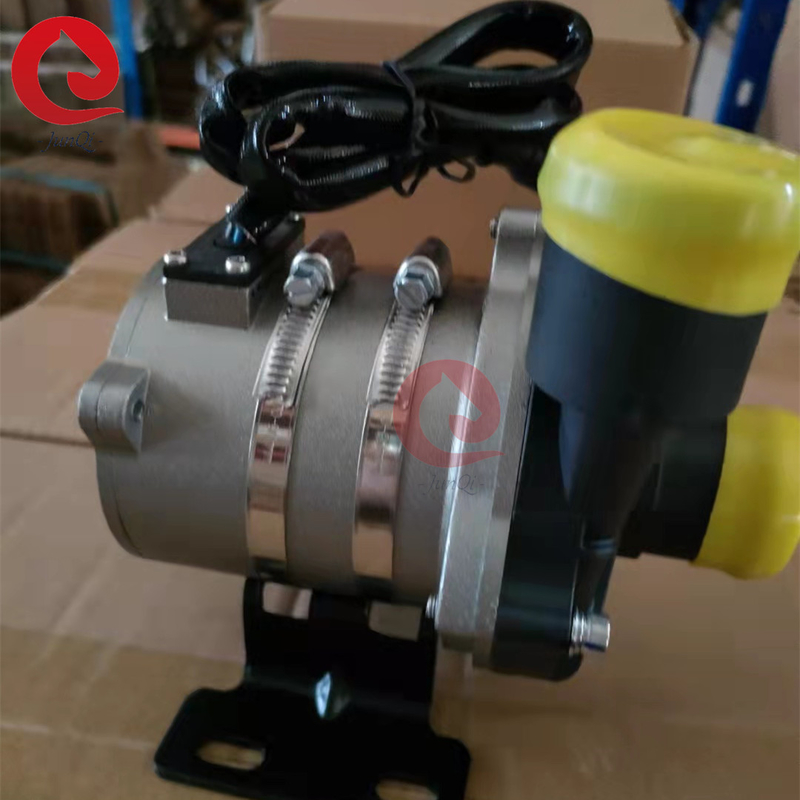

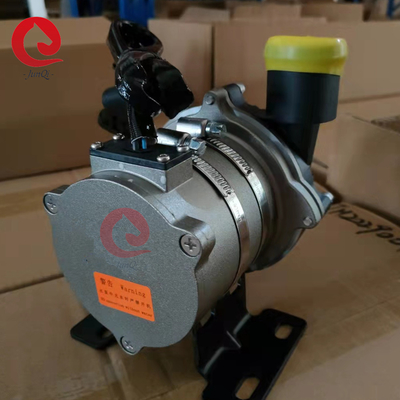

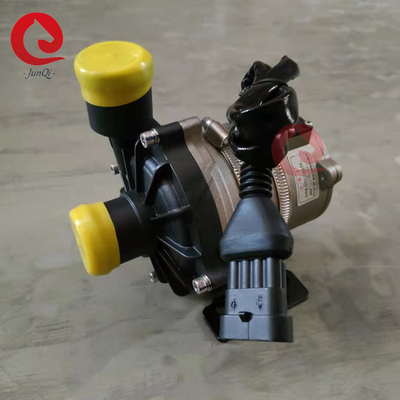

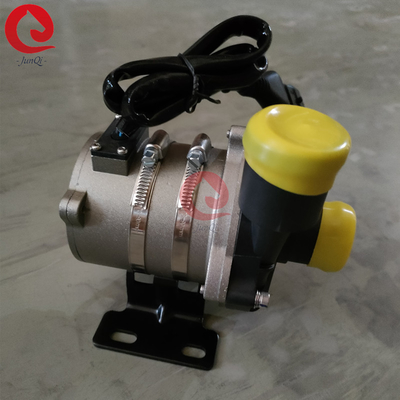

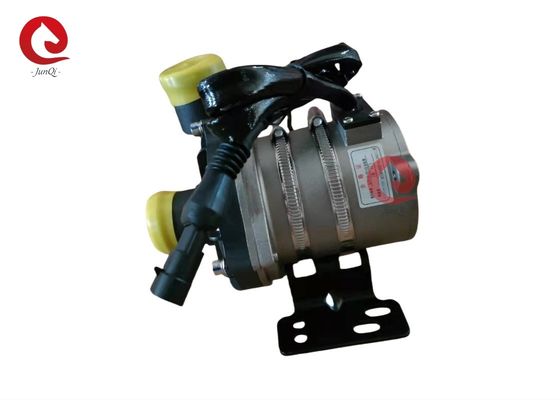

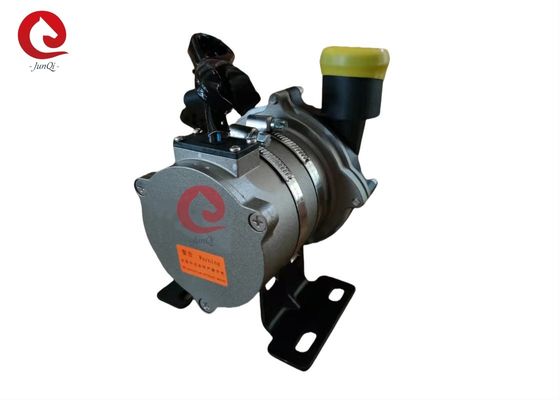

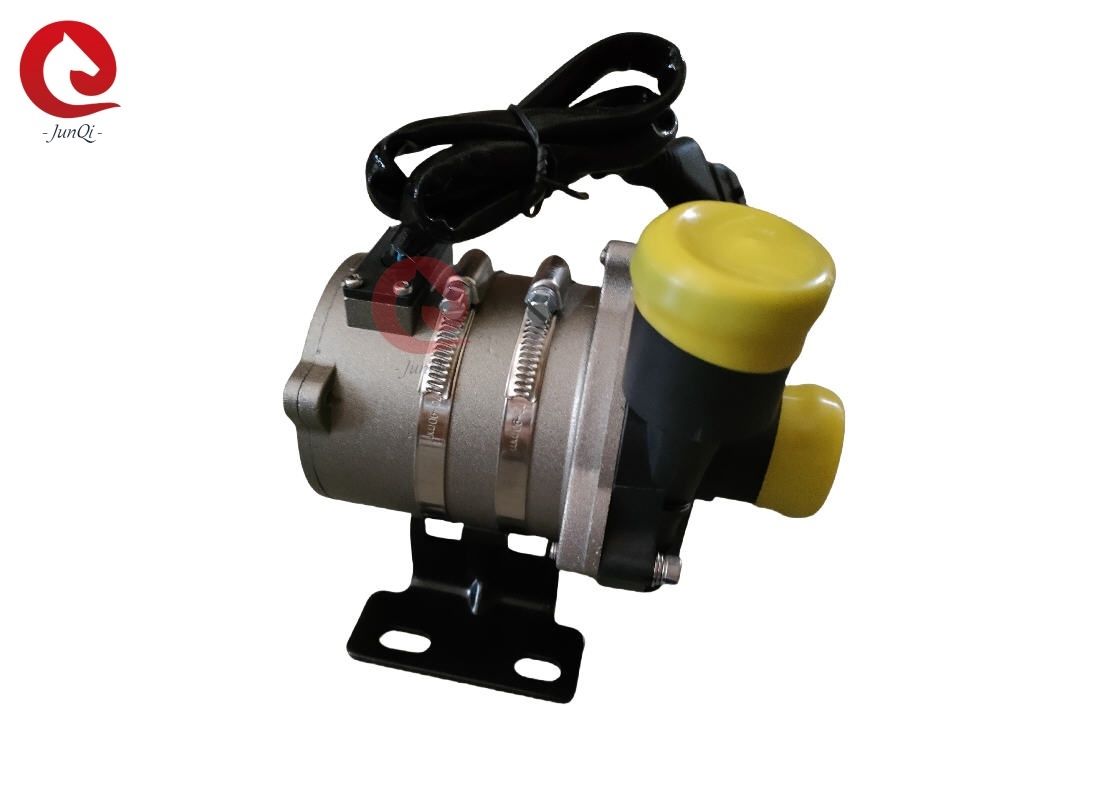

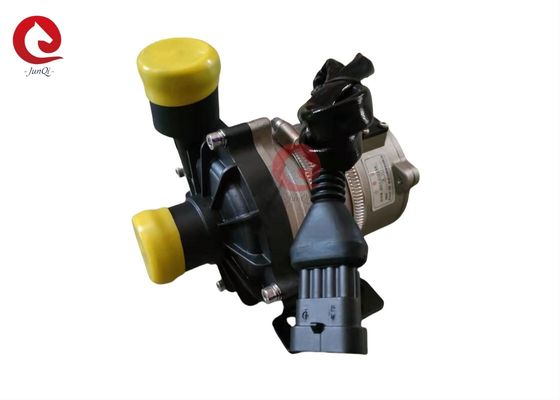

JP200-1 ব্রাশবিহীন ডিসি ওয়াটার পাম্প
উচ্চ প্রবাহের হার 50~120L/M, কম হেড 2~12M, PWM কন্ট্রোল সহ, সিটি বাসের জন্য 12V ব্রাশবিহীন ডিসি ওয়াটার পাম্প অ্যাপ্লিকেশন
অ্যাপ্লিকেশন:
হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য:
★সেন্ট্রিফিউগাল পাম্প
★চৌম্বকীয় বল ট্রান্সমিশন
★উচ্চ দক্ষতা সম্পন্ন ব্রাশবিহীন ডিসি মোটর, কম বিদ্যুত খরচ, উচ্চ দক্ষতা, দীর্ঘ পরিষেবা
জীবন।
★বিস্তৃত অপারেটিং তাপমাত্রা সহ
★PWM সংকেত গতি নিয়ন্ত্রণ (ঐচ্ছিক)
★ডায়াগনস্টিক সংকেত আউটপুট (ঐচ্ছিক)
★যোগাযোগ মোড (ঐচ্ছিক)
★ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ
★বিপরীত পোলারিটি সুরক্ষা
★শুকনো অবস্থায় চালানো থেকে সুরক্ষা
★ওভার ভোল্টেজ, ওভার কারেন্ট সুরক্ষা
★ওভারলোড, ওভার তাপমাত্রা সুরক্ষা
★বৃহৎ প্রবাহ 50~120LPM
★কম হেড 2~12m
প্রযুক্তিগত পরামিতি সারণী:
| নং। |
|
প্রযুক্তিগত পরামিতি |
|
1
|
মাধ্যম তরল |
50% গ্লাইকোল জলীয় দ্রবণ (অগ্রাধিকার দিন জৈব প্রকার, শস্যের আকার≯0.35, ppm≯0.1g/L) |
|
2
|
চরম মাধ্যম তাপমাত্রা |
-40℃~120℃ |
|
3
|
সাধারণ মাধ্যম তাপমাত্রা |
10℃~90℃ |
|
4
|
সংরক্ষণ তাপমাত্রা |
-50℃~90℃ |
|
5
|
চরম |
-40℃~105℃ |
|
6
|
প্রবাহের হার পরিসীমা |
50L/min~120L/min |
|
7
|
হেড রেঞ্জ |
2m~12m(21kPa~115kPa) |
|
8
|
রেটেড ভোল্টেজ |
DC12V /DC24V |
|
9
|
ভোল্টেজ পরিসীমা |
DC9~16V /DC18~32V |
|
10
|
পাওয়ার |
≤300W |
|
11
|
যোগাযোগ এবং নিয়ন্ত্রণ প্রকার |
CAN/PWM বা চালু/বন্ধ |
|
12
|
সুরক্ষার স্তর |
IP68 |
|
13
|
ওজন |
≤1.5kg(ব্র্যাকেট ছাড়া) |
|
14
|
গোলমাল |
≤60dB(A)(5.2 চিত্র দেখুন) |
|
15
|
পরিষেবা জীবন |
＞20000h |
|
16
|
ইনলেট/আউটলেটের OD |
φ38 |
|
17
|
লিড তারের প্রকার |
পাম্প বডির সাথে সমন্বিত বা সংযোগকারী সহ লিড তার |
|
18
|
সুরক্ষা ফাংশন |
ওভার কারেন্ট সুরক্ষা, ওভার/নিম্ন ভোল্টেজ সুরক্ষা, ওভার তাপমাত্রা সুরক্ষা, লক-রোটর সুরক্ষা, শুকনো অবস্থায় চালানো থেকে সুরক্ষা, বিপরীত পোলারিটি সুরক্ষা। |
2. যান্ত্রিক ইনস্টলেশন
2.1 পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) যখন ইনস্টল করা হয়
উল্লম্বভাবে, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
2.2 শুকনো অবস্থায় চালানো (ইম্পেলারে বাতাস আটকে যাওয়া) এড়াতে, ওয়াটার পাম্প আউটলেট পোর্টটি হওয়া উচিত
উল্লম্ব বা ইম্পেলারের উপরের অংশে। (চিত্র 1 দেখুন)
2.3 সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোনো কনুই নেই) যাতে বাতাস
সহজে নির্গত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
2.4 সমুদ্রের জল বা অন্যান্য ভারী দূষণ বড় শস্যের অমেধ্য তরল মাধ্যম হিসাবে ব্যবহার করা যাবে না।
বৈদ্যুতিক ইন্টারফেস:
3.1
PWM/CAN কমিউনিকেশন সংযোগকারী এবং পিন পোর্ট বর্ণনা করার সুপারিশ করুন:উৎপাদন
:AMP282088-1(সুপারিশ করুন)সংযোগকারী মডেল
:AMP282088-1ম্যাচ করা প্লাগ মডেল
:AMP282088-13.2 অ-সুপারিশিত সংযোগকারী:
লিড তারের সাথে ওয়াটার পাম্পের প্রয়োগের জন্য, গ্রাহকের অনুরোধ হিসাবে JUNQI ইন্টারন্যাশনাল সংযোগকারী প্রতিস্থাপন করতে পারে
প্রকার। অথবা নির্দিষ্ট গতির জন্য 2 পিন সংযোগকারী (চালু/বন্ধ), প্রতিক্রিয়া সহ 3 পিন সংযোগকারী
ফাংশন (বা 3 পিন PWM যোগাযোগ অ্যাপ্লিকেশন), আপনার অনুরোধের বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
কর্মক্ষমতা সূচক:
4.1 কর্মক্ষমতা বক্ররেখা:
4.2. গোলমাল
গোলমাল পরীক্ষার শর্তাবলী:
1. পরীক্ষার ঘরের তাপমাত্রা: 23℃,
2. জলের গতি: সর্বোচ্চ গতি
3. প্রবাহের হার: সর্বোচ্চ প্রবাহ
পরীক্ষার ফলাফল: ≤60dB(A), সর্বোচ্চ পরীক্ষার মান নির্বাচন করুন
গোলমাল পরীক্ষার পরিমাপের অবস্থান নিচে চিত্রের মতো।
4.3 CAN যোগাযোগ:
ডিজাইন নির্বাচন করার সময় অনুগ্রহ করে যোগাযোগ করুন এবং সুপারিশ চুক্তি পান!4.4 PWM
যোগাযোগ (সুপারিশ করুন)
4.4.1 ওয়াটার পাম্প সংযোগকারী পিন পোর্ট সংজ্ঞা (চিত্র 3, চিত্র 4)
মনোযোগ দিন:
2. ওয়াটার পাম্পটি ঢেকে যাওয়া বা ব্লক হওয়া এবং আশেপাশের ডিভাইস গরম করার দ্বারা প্রভাবিত হওয়া এড়িয়ে চলুন। রক্ষণাবেক্ষণ এবং প্রতিস্থাপন অপারেশনের জন্য ইনস্টলেশন স্থানটি সুবিধাজনক।
3. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি যাওয়া উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন
4. ওয়াটার পাম্পের ইনস্টলেশন অবস্থানটি যতটা সম্ভব কম জলের স্তরের কাছাকাছি হওয়া উচিত, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।
5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, জ্যাম এবং ইম্পেলার-ব্লক হওয়া এড়িয়ে চলুন যাতে পাম্পের পরিষেবা জীবন কমে যায়
6. অনুগ্রহ করে ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো পরিষেবা জীবন কমাতে ক্ষতিকর
