উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | junqi |
সাক্ষ্যদান: | IS9001, TS16949,CE |
মডেল নম্বার: | OWP-BL93-301 |
ন্যূনতম চাহিদার পরিমাণ: | 5 সেট |
---|---|
মূল্য: | Negotialbe |
প্যাকেজিং বিবরণ: | রফতানির জন্য উপযুক্ত |
ডেলিভারি সময়: | অর্ডার ভিত্তিতে, |
পরিশোধের শর্ত: | T/T, Western Union, PayPalfunction gtElInit() {var lib = new google.translate.TranslateService();lib |
যোগানের ক্ষমতা: | 1000Set / মাস |
মডেল: | OWP-BL93-301 | উপাদান: | অ্যালুমিনিয়াম খাদ |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 24VDC | ক্ষমতা: | 100W |
রেট প্রবাহ হার: | 1800L / এইচ, | সর্বোচ্চ মাথা: | 9M |
আবেদন: | হাইব্রিড বাস, বৈদ্যুতিক যানবাহন | ব্যবহার: | কুল্যান্ট |
লক্ষণীয় করা: | 30LPM ব্রাশলেস ডিসি ওয়াটার পাম্প,ব্যাটারি কুলিং ব্রাশলেস ডিসি ওয়াটার পাম্প,হিটিং সাইকেল ব্রাশলেস ডিসি পাম্প 24v |

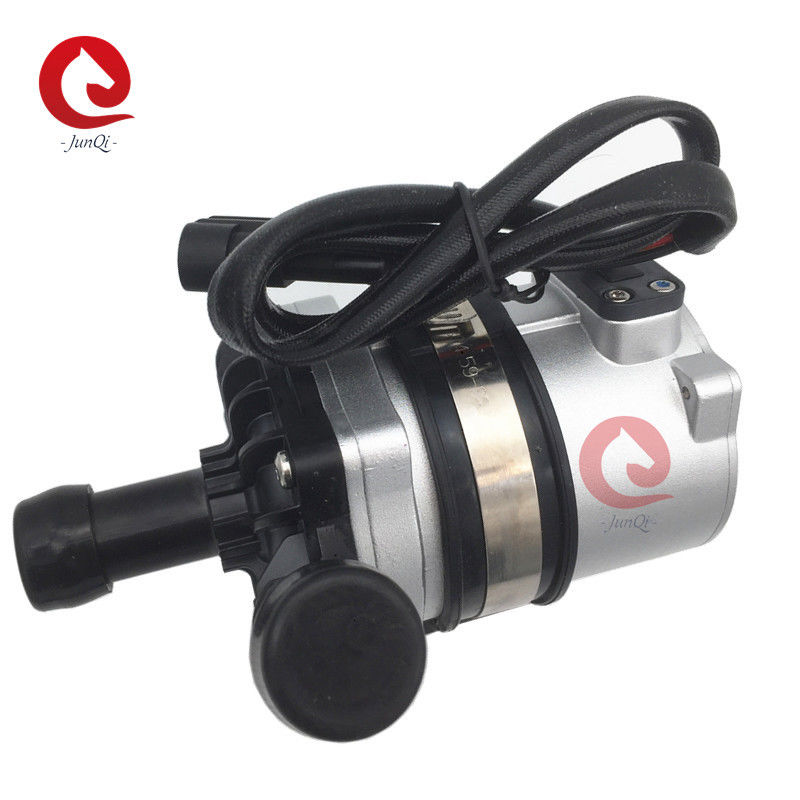

OWP-BL93-301 100W BLDC ওয়াটার পাম্প PWM কন্ট্রোল এবং ত্রুটি ডায়াগনস্টিক কুল্যান্ট পাম্প, গ্লাইকোল পাম্প, bldc ওয়াটার পাম্প
অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন এবং জাহাজ এবং অন্যান্য গরম এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
■ বৈশিষ্ট্য
◆ চৌম্বকীয় শক্তি সঞ্চালন (ieldাল পাম্প গঠন) কেন্দ্রীভূত পাম্প
Efficiency উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
Wide বিস্তৃত অপারেটিং তাপমাত্রা সহ
◆ PWM সংকেত গতি নিয়ন্ত্রণ
Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
Po বিপরীত মেরুতা সুরক্ষা
◆ শুকনো চলমান সুরক্ষা
Vol ভোল্টেজ উপর, বর্তমান সুরক্ষা উপর
◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা
■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: পিপিএস+জিএফ
ইমপেলার: PPS+GF
Elাল গহ্বর: PPS+GF
খাদ হাতা: কার্বন রজন যৌগিক উপকরণ
খাদ: স্টেইনলেস স্টীল খাদ
চুম্বক হাউজিং: নাইলন প্লাস্টিক ক্যাপসুলেশন
সীল রিং: ইপিডিএম
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং ইলেক্ট্রোম্যাগনেট: নাইলন প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের ফ্রেম: পিপিএ জিএফ
পাম্প হাউজিং: ডাই-কাস্টিং অ্যালুমিনিয়াম কেস স্যান্ডব্লাস্টিং এবং ইমপ্রেনশন ট্রিটমেন্ট সহ
বন্ধনী: পাউডার লেপ সহ ইস্পাত
বন্ধনী হুপ: ইউএস 304 স্টেইনলেস স্টীল+ ডাম্পিং রাবার রিং
IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)
সংযোগকারী মডেল: AMP282106-1 (মিলিত প্লাগ AMP282088-1)
অগ্রভাগ ব্যাস: 22.4 মিমি (ভিতরের ব্যাস: 16 মিমি)
■ মডেল স্পেসিফিকেশন
OWP-BL93-301 (24VDC)
■ মাউন্ট নির্দেশ
OWP-BL93-300 সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যা পূর্বে ভরা প্রয়োজন,
সিস্টেমের সর্বনিম্ন অবস্থানে স্থাপন করা পাম্প যাতে নিশ্চিত করা যায় যে প্রেরক সর্বদা তরলে ডুবে থাকে, অথবা পাওয়ারের আগে পাম্পটি পূর্বে ভরা থাকে।
1: পাম্প শুকনো-চলমান হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য শুকনো-চলতে পারে (30 সেকেন্ড শুকনো-চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো চলমান শব্দ করবে, শ্যাফ্ট এবং শ্যাফ্ট স্লিভের ঘর্ষণও বাড়াবে।
2: পাম্প ইনলেটের সাথে সংযুক্ত সুপারিশকৃত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পে নেতিবাচক চাপের কারণে বাইরের বায়ু সহজেই পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে , এবং বায়ু বুদবুদ পাম্পের ক্ষতি করে।
3: পাম্প খাঁড়ি দিক থেকে দেখা যায়, প্রেরক ঘড়ির কাঁটার দিকে ঘোরায় (আউটলেট পোর্টে তীর দেখুন)।
4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যায় (চিত্র 1 দেখুন) যখন উল্লম্বভাবে ইনস্টল করা হয়, আউটলেট পোর্টটি উপরের দিকে থাকা উচিত।
5: শুষ্ক-চলমান এড়ানোর জন্য (বাতাস ইমপেলারে আটকে যায়), ওয়াটার পাম্প আউটলেট পোর্টটি উল্লম্ব বা প্রেরকের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমি কোন কনুই নেই) যাতে বায়ু সহজেই নিharসৃত হয়, আউটলেট পাইপ 90 ডিগ্রির কম ব্যবহার করা উচিত নয়
কনুই (চিত্র 2 দেখুন)।
7: সমুদ্রের জল বা অন্যান্য ভারী দূষণকে বড় শস্যের অশুদ্ধ তরল তরল মাধ্যম হিসাবে ব্যবহার করতে পারে না।
তাপমাত্রা প্যারামিটার
মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +85 ℃ (-40 ° F থেকে +185 ° F) আর্দ্রতা -90%
সংগ্রহস্থলের তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° F থেকে +158 ° F) (100 to পর্যন্ত, তবে এটি পরিষেবা জীবনকে ছোট করবে)
■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100 ℃ (212 ° F)।
রেটিং ভোল্টেজ এবং 36 ℃ (86 ° F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।
■ ভোল্টেজের পরিধি
রেট 12V জল পাম্প, কার্যকরী পরিসীমা 9V - 16V
রেট 24V জল পাম্প, কার্যকরী পরিসীমা 18V - 30V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, কিন্তু অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের সেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপ বিকিরণ পরিবেষ্টিত হতে পারে না।
মাঝারি তরল: বিশুদ্ধ পানি, তরল মিশ্রণ (60% গ্লাইকলের নিচে জল)
■ বৈদ্যুতিক পরামিতি
কার্যকরী ভোল্টেজ (ভিডিসি) |
হারের ক্ষমতা (ডব্লিউ) |
রেট প্রবাহ (এল/এইচ) |
মাত্রা (মিমি) |
ওজন (ছ) |
18-30V (24V) |
100W | প্রশ্ন = 1800L/HH = 9M | 148*90*132 | 1.12 কেজি |
সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):
এএমপি 282106-1 | 1 (কালো) | 2 (হলুদ) | 3 (নীল) | 4 (কালো) |
(মিলে যাওয়া প্লাগ AMP282109-1) |
GND | ত্রুটি প্রতিক্রিয়া | PWM | +24V |
■PWM চরিত্র
কর্ম চক্র | বর্ণনা | মন্তব্য: 1: PWM ডিউটি চক্র মেট্রিক্যাল ত্রুটি 2% 2: PWM ভোল্টেজ: 24VDC/12VDC (পাম্প ভোল্টেজের মতো) ফ্রিকোয়েন্সি: 50-1000KHz 3: প্রস্তাবিত PWM স্টপ ডিউটি: 10% 4: PWM সংযোগ বিচ্ছিন্ন হিসাবে 0% শুল্ক প্রস্তাবিত |
0% - দায়িত্ব 10% | স্টপ স্টেট | |
11% - ডিউটি≤ 55% | ন্যূনতম গতিতে চলছে | |
56% - দায়িত্ব 90% | PWM মোড (রৈখিক গতি নিয়ন্ত্রণ পরিসীমা) |
|
91% - দায়িত্ব 100% | সর্বোচ্চ গতি চলছে |
■ মনোযোগ
1. কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ -85 ℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা।
2. পাম্পের পরিষেবা জীবন বাড়ানোর জন্য জল পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জল স্তরের কাছাকাছি হওয়া উচিত।
4. অনুগ্রহ করে পাম্পটি ধুলাবালি পরিবেশ থেকে দূরে ব্যবহার করুন, ধুলো সেবার জীবন কমাতে ক্ষতিকর
5. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং ইমপেলার-ব্লক এড়িয়ে চলুন
■ কর্মক্ষমতা পরামিতি
