গ্রাহকদের জন্য মান তৈরি করতে। সত্যতা এবং উইন-উইন।
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | JUNQI |
| সাক্ষ্যদান: | CE,ROHS, UL |
| মডেল নম্বার: | বিএলএসডি |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | পিই ব্যাগ + শক্ত কাগজ |
| ডেলিভারি সময়: | 5-10 দিন |
| পরিশোধের শর্ত: | টি / টি, এল / সি, পেপ্যাল |
| যোগানের ক্ষমতা: | 1000sets / দিন |
| পণ্যের নাম: | ব্রাশহীন ডিসি মোটর চালক | কার্যকরী ভোল্টেজ: | 12 ভি / 24 ভি / 36/48 ভি |
|---|---|---|---|
| সরবচচ স্রোত: | 10 এ / 20 এ / 50 এ / 100 এ | বর্তমান চালিয়ে যান: | 5 এ / 10 এ / 25 এ / 50 এ |
| আউটপুট শক্তি: | 240W / 480W / 1200W / 2400W | রেফারেন্স ইনপুট: | 0 ~ 5 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি |
| বিশেষভাবে তুলে ধরা: | 404 Not Found,NEMA42 Dc 3 Phase Motor Controller,DC 12v Brushless Motor Controller |
||
বৈশিষ্ট্য:
1. সারফেস-মাউন্ট প্রযুক্তি, ছোট আকার, উচ্চ বর্তমান
2. 2-চতুর্ভুজ PI ভাল linearity সঙ্গে গতি বা বর্তমানের ক্লোজ-লুপ নিয়ন্ত্রণ।
3. বিভিন্ন মোটরের জন্য পরিবর্তনশীল প্যারামিটার সেটিংস।
4. নিরাপদ বিপরীত, নিরাপদ শুরু, সক্ষম, ব্রেক, গতি রেফারেন্স এবং গতি পালস (PG), অ্যালার্মের আউটপুট ফাংশন নিয়ন্ত্রণ ফাংশন।শর্ট সার্কুল্ট এবং ওভার টেম্পারেচার সুরক্ষা।
5. তিন ধরনের রেফারেন্স ইনপুট: এনালগ ভোল্টেজ, PWM, ফ্রিকোয়েন্সি।
6. হল সেন্সর সহ 3-ফেজ BLDC মোটরগুলির জন্য উপযুক্ত।
7. শিল্প গ্রেডের চিপ ব্যবহার।
মডেল এবং স্পেসিফিকেশন:
এস সিরিজ 2-চতুর্ভুজ BLDC মোটর গতি ড্রাইভার:
| মডেল |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
আমি শিখর (ক) |
আমি অব্যাহত (ক) |
পো (ডব্লিউ) |
রেফারেন্স ইনপুট |
সাইজ (মিমি) |
| BLSD1205DC-2Q-S |
12 (9-15) |
5 | 2.5 | 30 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L108, H29 |
| BLSD1210DC-2Q-S | 10 | 5 | 60 | W82.5, L108, H29 | ||
| BLSD1215DC-2Q-S | 15 | 7.5 | .০ | W82.5, L108, H29 | ||
| BLSD1220DC-2Q-S | 20 | 10 | 120 | W85, L108, H54 | ||
| BLSD1230DC-2Q-S | 30 | 15 | 180 | W85, L108, H54 | ||
| BLSD2405DC-2Q-S |
24 (17 ~ 32) |
5 | 2.5 | 60 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L108, H29 |
| BLSD2410DC-2Q-S | 10 | 5 | 120 | W82.5, L108, H29 | ||
| BLSD2415DC-2Q-S | 15 | 7.5 | 180 | W82.5, L108, H29 | ||
| BLSD2420DC-2Q-S | 20 | 10 | 240 | W82.5, L108, H29 | ||
| BLSD2430DC-2Q-S | 30 | 15 | 360 | W85, L108, H54 | ||
| BLSD3605DC-2Q-S |
36 (27 ~ 45) |
5 | 2.5 | .০ |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L108, H29 |
| BLSD3610DC-2Q-S | 10 | 5 | 180 | W82.5, L108, H29 | ||
| BLSD3615DC-2Q-S | 15 | 7.5 | 270 | W82.5, L108, H29 | ||
| BLSD3620DC-2Q-S | 20 | 10 | 360 | W85, L108, H54 | ||
| BLSD3630DC-2Q-S | 30 | 15 | 540 | W85, L108, H54 | ||
| BLSD4805DC-2Q-S |
48 (37 ~ 56) |
5 | 2.5 | 120 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L108, H29 |
| BLSD4810DC-2Q-S | 10 | 5 | 240 | W82.5, L108, H29 | ||
| BLSD4815DC-2Q-S | 15 | 7.5 | 360 | W85, L108, H54 | ||
| BLSD4820DC-2Q-S | 20 | 10 | 480 | W85, L108, H54 | ||
| BLSD4830DC-2Q-S | 30 | 15 | 720 | W85, L108, H54 |
N সিরিজ 2-চতুর্ভুজ BLDC মোটর গতি ড্রাইভার:
| মডেল |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
আমি শিখর (ক) |
আমি অব্যাহত (ক) |
পো (ডব্লিউ) |
রেফারেন্স ইনপুট |
সাইজ (মিমি) |
| BLSD1205DC-2Q-N |
12 (9-15) |
5 | 2.5 | 30 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD1210DC-2Q-N | 10 | 5 | 60 | |||
| BLSD1215DC-2Q-N | 15 | 7.5 | .০ | |||
| BLSD1220DC-2Q-N | 20 | 10 | 120 | |||
| BLSD1230DC-2Q-N | 30 | 15 | 180 | |||
| BLSD2405DC-2Q-N |
24 (17 ~ 32) |
5 | 2.5 | 60 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD2410DC-2Q-N | 10 | 5 | 120 | |||
| BLSD2415DC-2Q-N | 15 | 7.5 | 180 | |||
| BLSD2420DC-2Q-N | 20 | 10 | 240 | |||
| BLSD2430DC-2Q-N | 30 | 15 | 360 | |||
| BLSD3605DC-2Q-N |
36 (27 ~ 45) |
5 | 2.5 | .০ |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD3610DC-2Q-N | 10 | 5 | 180 | |||
| BLSD3615DC-2Q-N | 15 | 7.5 | 270 | |||
| BLSD3620DC-2Q-N | 20 | 10 | 360 | |||
| BLSD3630DC-2Q-N | 30 | 15 | 540 | |||
| BLSD4805DC-2Q-N |
48 (37 ~ 56) |
5 | 2.5 | 120 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD4810DC-2Q-N | 10 | 5 | 240 | |||
| BLSD4815DC-2Q-N | 15 | 7.5 | 360 | |||
| BLSD4820DC-2Q-N | 20 | 10 | 480 | |||
| BLSD4830DC-2Q-N | 30 | 15 | 720 |
এইচ সিরিজ 2-চতুর্ভুজ BLDC মোটর গতি ড্রাইভার:
| মডেল |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
আমি শিখর (ক) |
আমি অব্যাহত (ক) |
পো (ডব্লিউ) |
রেফারেন্স ইনপুট |
সাইজ (মিমি) |
| BLSD1210LDC-2Q-H |
12 (5 ~ 18) |
10 | 5 | 60 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD1220LDC-2Q-H | 20 | 10 | 120 | W82.5, L162, H29 | ||
| BLSD1250LDC-2Q-H | 50 | 25 | 300 | W82.5, L162, H50 | ||
| BLSD12100LDC-2Q-H | 100 | 50 | 600 | W82.5, L181, H53 | ||
| BLSD2410DC-2Q-H |
24 (17 ~ 32) |
10 | 5 | 120 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD2415DC-2Q-H | 20 | 10 | 240 | W82.5, L162, H29 | ||
| BLSD2420DC-2Q-H | 50 | 25 | 600 | W82.5, L162, H50 | ||
| BLSD2430DC-2Q-H | 100 | 50 | 1200 | W82.5, L181, H53 | ||
| BLSD3610DC-2Q-H |
36 (27 ~ 45) |
10 | 5 | 180 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD3615DC-2Q-H | 20 | 10 | 236 | W82.5, L162, H29 | ||
| BLSD3620DC-2Q-H | 50 | 25 | 900 | W82.5, L162, H50 | ||
| BLSD3630DC-2Q-H | 100 | 50 | 1800 | W82.5, L181, H53 | ||
| BLSD4810DC-2Q-H |
48 (37 ~ 56) |
10 | 5 | 240 |
0 ~ 5v/ PWM/ ফ্রিকোয়েন্সি |
W82.5, L162, H29 |
| BLSD4815DC-2Q-H | 20 | 10 | 480 | W82.5, L162, H29 | ||
| BLSD4820DC-2Q-H | 50 | 25 | 1200 | W82.5, L162, H50 | ||
| BLSD4830DC-2Q-H | 100 | 50 | 2400 | W82.5, L181, H53 | ||
| BLSD4810WDC-2Q-H |
48 (17 ~ 56) |
10 | 5 | 240 | W82.5, L162, H29 | |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5, L162, H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5, L162, H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5, L181, H53 |
ড্রাইভার নাম্বারিং তথ্য:
BLSD 24 35 WDC -2Q -HT P
BLSD: BLDC স্পিড ড্রাইভার
24: রেট ভোল্টেজ (ভিডিসি)
35: সর্বোচ্চ সীমা (A)
ডিসি = সাধারণ ডিসি ভোল্টেজ, এলডিসি = আল্ট্রা লো ডিসি ভোল্টেজ, ডব্লিউডিসি = আল্ট্রা ওয়াইড ডিসি ভোল্টেজ
2Q: 2-চতুর্ভুজ ড্রাইভিং মোড
এইচ: এইচ সিরিজ (উচ্চ বর্তমান এবং পরিবর্তনশীল পরামিতি)
T = -40 ~+65 ℃ Ta, Unlabelled = -10 ~+45 ℃ Ta
P = 0 ~ 3KHz পালস ইনপুট SV এ, Unlabelled = 0 ~ 5V SV এ
বিজ্ঞপ্তি:
1. ড্রাইভারের সর্বোচ্চ বর্তমান নির্বাচন করুন: যদি মোটরের রেটযুক্ত বর্তমান Ir উপস্থাপন করা হয়, তাহলে Ip (A)≧2*Ir (A)
যদি মোটর Pr (W) এর রেট আউটপুট পাওয়ার উপস্থাপন করা হয়, তাহলে Ip (A)≧ 4*পিআর/ভিআরVr (V) মোটরের রেট ভোল্টেজ
2. ড্রাইভিং চতুর্ভুজ: ড্রাইভারগুলি কেবলমাত্র I এবং III চতুর্ভুজে ব্যবহৃত হয়।
3. ফ্রিকোয়েন্সি ইনপুট: FV ট্রান্সফার মডিউল SV পোর্টে ফ্রিকোয়েন্সি কন্ট্রোল (0-3KHz/TTL) এর জন্য ড্রাইভারে যোগ করা যেতে পারে
4. ব্রেক অপারেশন:যখন বিকে পোর্টটি নিম্ন স্তরে স্যুইচ করা হয়, তখন নিচের এমওএসএফইটি -র মাধ্যমে উইন্ডিং শর্ট করে মোটর দ্রুত চালানো বন্ধ করবে।ব্রেকিং এ মোটরের গতি অবশ্যই নিরাপদ-ব্রেক-স্পিড Ns অতিক্রম করবে না (সংযোগ চিত্র দেখুন)।
5. সীসা থেকে হস্তক্ষেপ: দৈর্ঘ্য 50 মিমি এর বেশি হলে উইন্ডিং লিডগুলিতে সুইচড কারেন্ট দ্বারা হলের সিগন্যালগুলি বিরক্ত হতে পারে।তাদের একসঙ্গে জড়িয়ে না।ঝাল সীসা ব্যবহার করা ভাল।
6. মোটর ইনসুলিউশন: হল সেন্সর থেকে উইন্ডিং/হল সেন্সর থেকে মোটর সিএসই/উইন্ডিং থেকে মোটর কেস
অন্তরণ প্রতিরোধ ＞ 100MOhm@500VDC
ডাইলেট্রিক শক্তি ＜ 1mA@500VAC/50-60Hz/1 মিনিট

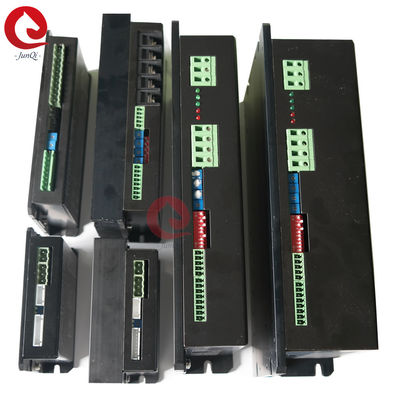

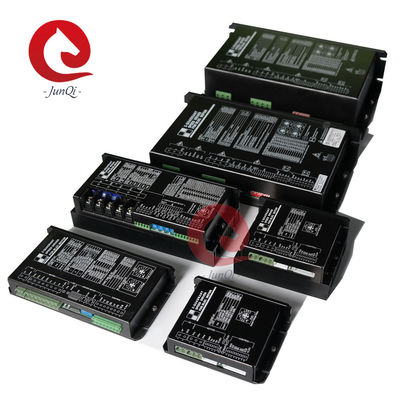

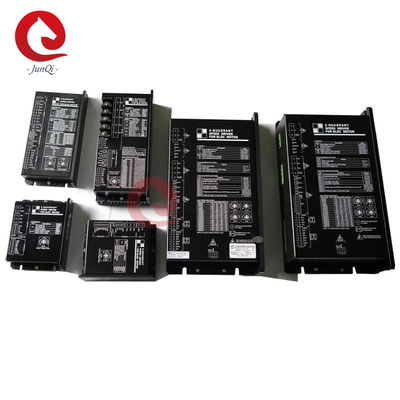

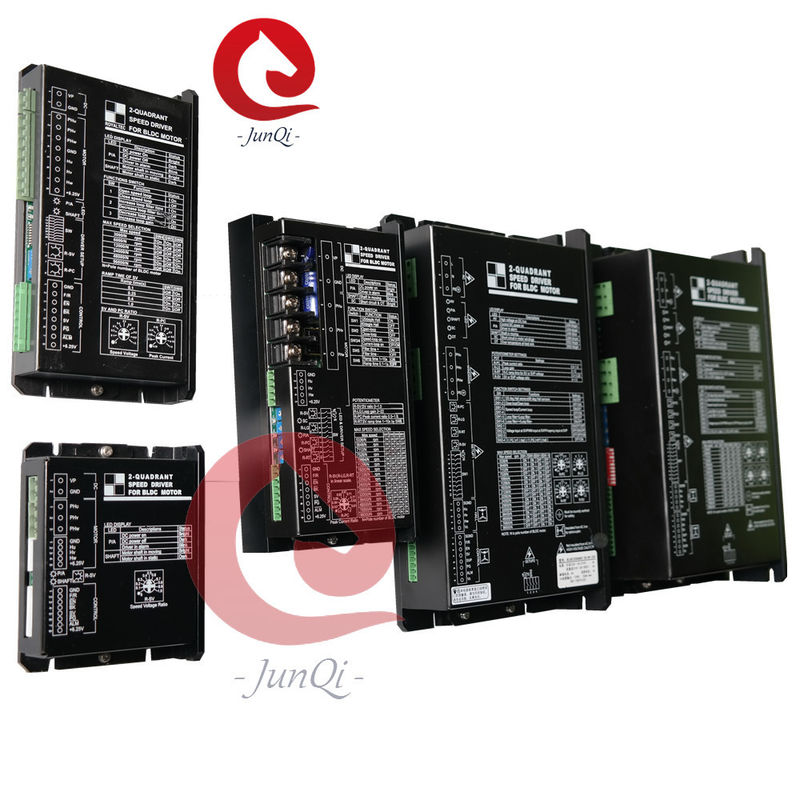

ছবির বিবরণ:
