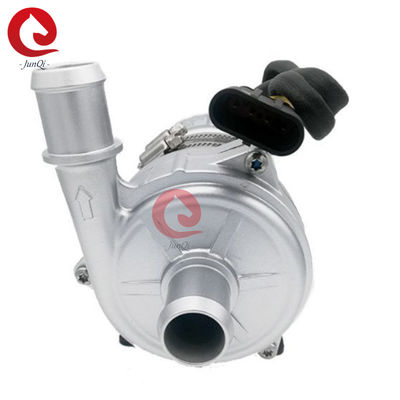

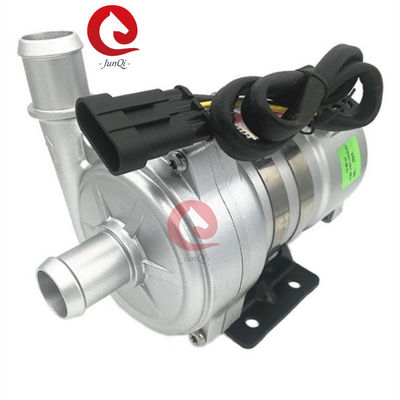

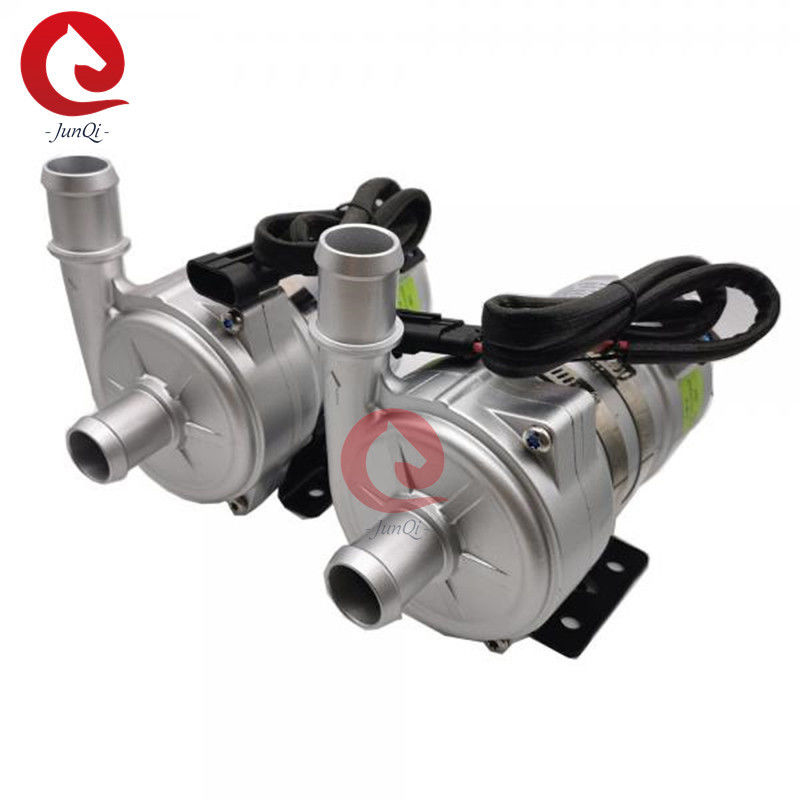

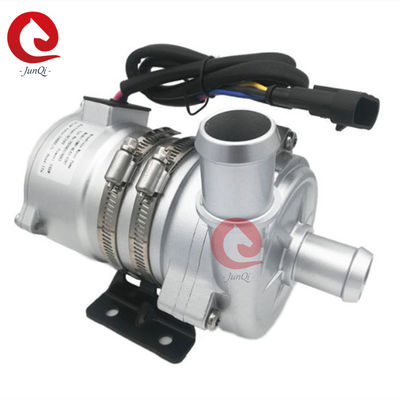

24VDC 2400L/H 16M BEV বাস অটো ব্রাশলেস ডিসি ওয়াটার পাম্প PWM কন্ট্রোল সহ JP-BL43-426T

24VDC 2400L/H 16M বাস ও কোচ Intl(BCI) BEV বাস ওয়াটার পাম্প, জুনকি অটো ব্রাশলেস ডিসি ওয়াটার পাম্প উইথ PWM কন্ট্রোল


বৈশিষ্ট্য
◆সেন্ট্রিফিউগাল পাম্প
◆চৌম্বকীয় বলের সঞ্চালন
◆উচ্চ দক্ষতা সম্পন্ন ব্রাশলেস ডিসি মোটর, কম বিদ্যুতের ব্যবহার, উচ্চ দক্ষতা, দীর্ঘ পরিষেবা জীবন।

◆বিস্তৃত তাপমাত্রা পরিসীমা সহ
◆ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
◆বিপরীত মেরুতা সুরক্ষা
◆শুকনো অবস্থায় চালানো থেকে সুরক্ষা
◆অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট সুরক্ষা
◆ওভারলোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে আসা অংশ)
1. পাম্পের মাথার আবাসন: ডাই-কাস্টিং অ্যালুমিনিয়াম খাদ
2. ইম্পেলার: PPS+GF
3. শিল্ড ক্যাভিটি: PPS+GF
4. শ্যাফ্ট স্লিভ: কার্বোরান্ডাম কম্পোজিট উপকরণ
5. শ্যাফ্ট: স্টেইনলেস স্টীল (3CR14) শ্যাফ্ট
6. চুম্বক আবাসন: PPS প্লাস্টিক ক্যাপসুলেশন
7. সিল রিং: EPDM
8. EMC: গ্রেড 3
9. শব্দ:≤60dB

ড্রাইভিং ডিভাইস (মোটর সহ)
1. ড্রাইভিং রোটর: PPS প্লাস্টিক ক্যাপসুলেটেড চুম্বক
2. স্ক্রু এবং নাট: SUS 304 স্টেইনলেস স্টীল
3. ড্রাইভিং মোটর: ব্রাশলেস ডিসি মোটর
4. মোটর তারের ফ্রেম: PPA GF
5. পাম্প আবাসন: ডাই-কাস্টিং অ্যালুমিনিয়াম কেস যা বালি-বিস্ফোরণ এবং অ্যানোডাইজিং + PE পাউডার কোটিং করা হয়েছে।
6. ব্র্যাকেট: ইস্পাত
7. ব্র্যাকেট হুপ: US 304 স্টেইনলেস স্টীল
8. IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
9. সংযোগকারী মডেল: 325304061AAH (ম্যাচ করা প্লাগ 325304061AMH)
10. অগ্রভাগের ব্যাস: 41 মিমি (1.61 ইঞ্চি)

মাউন্টিং নির্দেশাবলী
JP-BL43-426T সিরিজের পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা আগে থেকে পূরণ করতে হয়,
সিস্টেমের সর্বনিম্ন অবস্থানে পাম্পটি স্থাপন করা হয় যাতে ইম্পেলারটি সর্বদা
তরলে নিমজ্জিত থাকে, অথবা পাওয়ার চালু করার আগে পাম্পটি পূরণ করুন।
1: পাম্প শুকনো অবস্থায় চালানো উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো অবস্থায় চলতে পারে (15
মিনিট শুকনো অবস্থায় চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো অবস্থায় চললে শব্দ হবে, এছাড়াও
শ্যাফ্ট এবং শ্যাফ্ট স্লিভে ঘর্ষণ বাড়বে।
2: পাম্পের ইনলেট সংযোগের জন্য প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের
নল ব্যবহার করেন তবে পাম্পের ইনলেটে নেতিবাচক চাপের কারণে, বাইরের বাতাস পাইপলাইনের মাধ্যমে
পাম্পে প্রবেশ করা সহজ হবে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে এবং বাতাসের বুদবুদগুলি
পাম্পের ক্ষতি করবে।
3: পাম্পের ইনলেট দিক থেকে দেখলে, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরচিহ্ন দেখুন)।
4: পাম্প উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
5: শুকনো অবস্থায় চালানো (ইম্পেলারে বাতাস আটকে যাওয়া) এড়াতে, ওয়াটার পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইম্পেলারের উপরের দিকে হওয়া উচিত। (চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোনো কনুই নেই) যাতে বাতাস সহজে নির্গত হতে পারে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
7: সমুদ্রের জল বা অন্যান্য ভারী দূষণ এবং বড় কণাযুক্ত তরল মাধ্যম হিসেবে ব্যবহার করা যাবে না
■
তাপমাত্রার প্যারামিটার
1. মাঝারি তরলের তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে + 185°F)
2. কাজের পরিবেষ্টিত তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে +185°F)
3. স্টোরেজ তাপমাত্রা: -40℃ থেকে +70℃ (-40°F থেকে +158°F)

(100 ℃ পর্যন্ত, তবে এটি পরিষেবা জীবন কমিয়ে দেবে)■
সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100℃ (212°F)।
রেটেড ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টার বেশি।
■
মাঝারি তরল: তরল মিশ্রণ (60% এর নিচে গ্লাইকল সহ জল)রেটেড 24V ওয়াটার পাম্প, কার্যকরী পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব
কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি
তাপীয় বিকিরণ পরিবেশে উন্মুক্ত করা যাবে না।
মাঝারি তরল: তরল মিশ্রণ (60% এর নিচে গ্লাইকল সহ জল)■ বৈদ্যুতিক পরামিত্ৰ
কাজের ভোল্টেজ
(VDC)
রেটেড পাওয়ার
(W)
রেটেড প্রবাহ
(L/H)


■ কর্মক্ষমতা পরামিতি


■বাইরের মাত্রা
অ্যাপ্লিকেশন:
হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
