সিটি ই বাস ব্যাটারি সিস্টেম কুলিং ইলেকট্রিক ওয়াটার পাম্প PPS GF উপাদান 24V

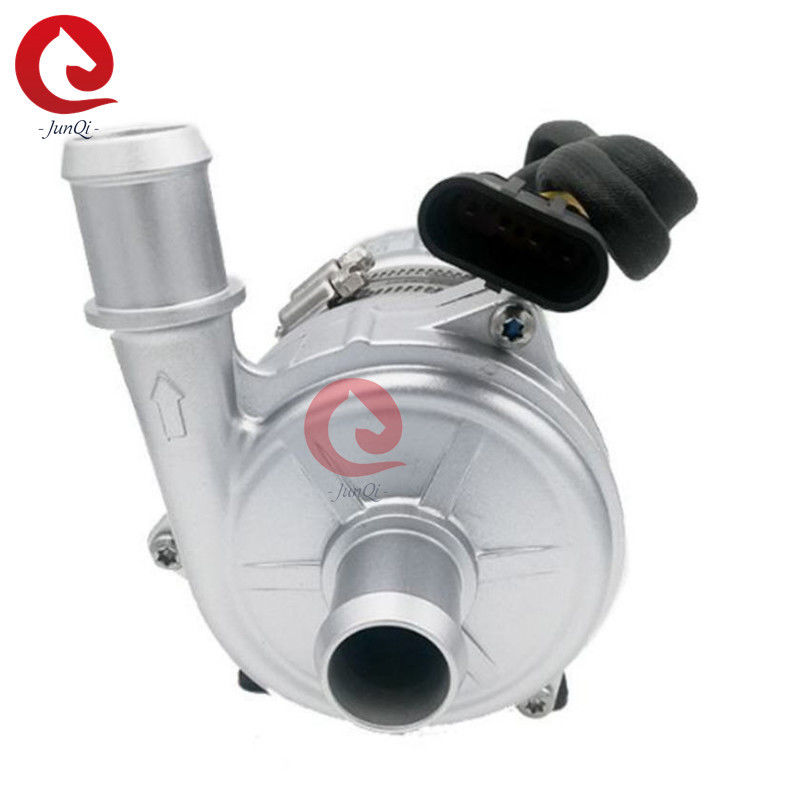

Junqi JP-BL43-426T বৈদ্যুতিক জল পাম্প, সিটি ই বাস ব্যাটারি সিস্টেম কুলিং পাম্প 24V


বৈশিষ্ট্য
◆ সেন্ট্রিফিউগাল পাম্প
◆ চৌম্বক শক্তি সংক্রমণ
◆ উচ্চ দক্ষতা সম্পন্ন ব্রাশবিহীন ডিসি মোটর, কম বিদ্যুতের ব্যবহার, উচ্চ দক্ষতা, দীর্ঘ পরিষেবা জীবন।

◆ বিস্তৃত অপারেটিং তাপমাত্রা সহ
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
◆ বিপরীত মেরুতা সুরক্ষা
◆ শুকনো অবস্থায় চালানো থেকে সুরক্ষা
◆ অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট সুরক্ষা
◆ ওভারলোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে আসা অংশ)
1. পাম্প হেড হাউজিং: ডাই-কাস্টিং অ্যালুমিনিয়াম খাদ
2. ইম্পেলার: PPS+GF
3. শিল্ড ক্যাভিটি: PPS+GF
4. শ্যাফ্ট হাতা: কার্বোরান্ডাম যৌগিক পদার্থ
5. শ্যাফ্ট: স্টেইনলেস স্টিল (3CR14) শ্যাফ্ট
6. চুম্বক হাউজিং: PPS প্লাস্টিক ক্যাপসুলেশন
7. সিল রিং: EPDM
8. EMC: গ্রেড 3
9. শব্দ: ≤60dB

ড্রাইভিং ডিভাইস (মোটর সহ)
1. ড্রাইভিং রোটর: PPS প্লাস্টিক ক্যাপসুলেটেড চুম্বক
2. স্ক্রু এবং নাট: SUS 304 স্টেইনলেস স্টিল
3. ড্রাইভিং মোটর: ব্রাশবিহীন ডিসি মোটর
4. মোটর তারের ফ্রেম: PPA GF
5. পাম্প হাউজিং: বালি-বিস্ফোরণ এবং অ্যানোডাইজিং + PE পাউডার কোটিং সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।
6. বন্ধনী: ইস্পাত
7. বন্ধনী হুপ: US 304 স্টেইনলেস স্টিল
8. IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
9. সংযোগকারী মডেল: 325304061AAH (ম্যাচ করা প্লাগ 325304061AMH)
10. অগ্রভাগের ব্যাস: 41 মিমি (1.61 ইঞ্চি)

মাউন্টিং নির্দেশাবলী
JP-BL43-426T সিরিজের পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা প্রি-ফিলিং প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে স্থাপন করা হয় যাতে ইম্পেলারটি সর্বদা থাকে
তরলে নিমজ্জিত, অথবা পাওয়ার চালু করার আগে পাম্পটি প্রি-ফিল করুন।
1: পাম্প শুকনো অবস্থায় চালানো উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো অবস্থায় চলতে পারে (15
মিনিট শুকনো অবস্থায় চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো অবস্থায় চললে শব্দ হবে, এছাড়াও বৃদ্ধি পাবে
শ্যাফ্ট এবং শ্যাফ্ট স্লিভের ঘর্ষণ।
2: পাম্পের ইনলেট সংযোগের জন্য প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পাইপ ব্যবহার করেন
নল পাম্প ইনলেট, পাম্পে নেতিবাচক চাপের কারণে, বাইরের বাতাস সহজে প্রবেশ করে
পাইপলাইনের মাধ্যমে পাম্প, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে এবং বাতাস
বুদবুদ পাম্পের ক্ষতি করে।
3: পাম্প ইনলেট দিক থেকে দেখলে, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টে তীরচিহ্ন দেখুন)।
4: পাম্প উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
5: শুকনো অবস্থায় চালানো এড়াতে (বাতাস ইম্পেলারে আটকে যায়), জল পাম্পের আউটলেট পোর্টটি উল্লম্ব হওয়া উচিত বা ইম্পেলারের উপরে থাকা উচিত। (চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোনো কনুই নেই) যাতে বাতাস
সহজে নির্গত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
7: সমুদ্রের জল বা অন্যান্য ভারী দূষণ বড় শস্যের অমেধ্য তরল মাধ্যম হিসাবে ব্যবহার করা যাবে না
■
তাপমাত্রা পরামিতি
1. মাঝারি তরল তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে + 185°F)
2. কাজের পরিবেষ্টিত তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে +185°F)

3. স্টোরেজ তাপমাত্রা: -40℃ থেকে +70℃ (-40°F থেকে +158°F)(100 ℃ পর্যন্ত, তবে এটি পরিষেবা জীবন কমিয়ে দেবে)
■
সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100℃ (212°F)।
রেটেড ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টার বেশি।
তাপীয় বিকিরণ পরিবেশে উন্মুক্ত।ভোল্টেজ পরিসীমা
রেটেড 24V জল পাম্প, কার্যকরী পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব
কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি হতে পারে না
তাপীয় বিকিরণ পরিবেশে উন্মুক্ত।মাঝারি তরল: তরল মিশ্রণ (60% এর নিচে গ্লাইকল সহ জল)
■ বৈদ্যুতিক পরামিতি
কাজের ভোল্টেজ
(VDC)
রেটেড পাওয়ার
(W)
রেটেড ফ্লো


4. জলের বিশুদ্ধতার প্রতি মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক হওয়া এড়িয়ে চলুন


■ কর্মক্ষমতা পরামিতি
■ বাহ্যিক মাত্রা
অ্যাপ্লিকেশন:
হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
