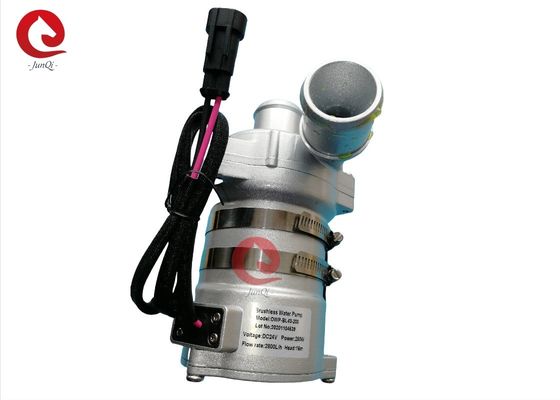

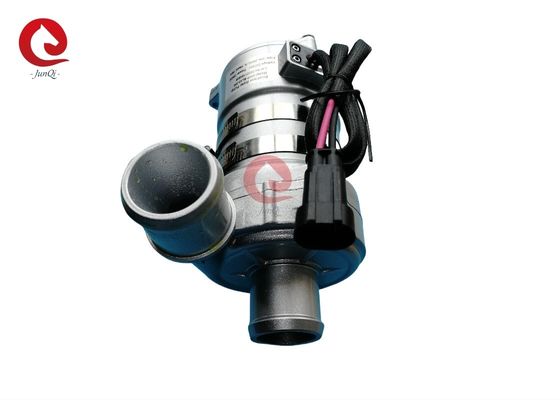

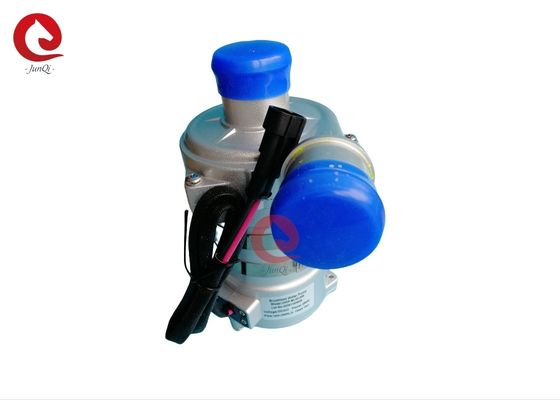

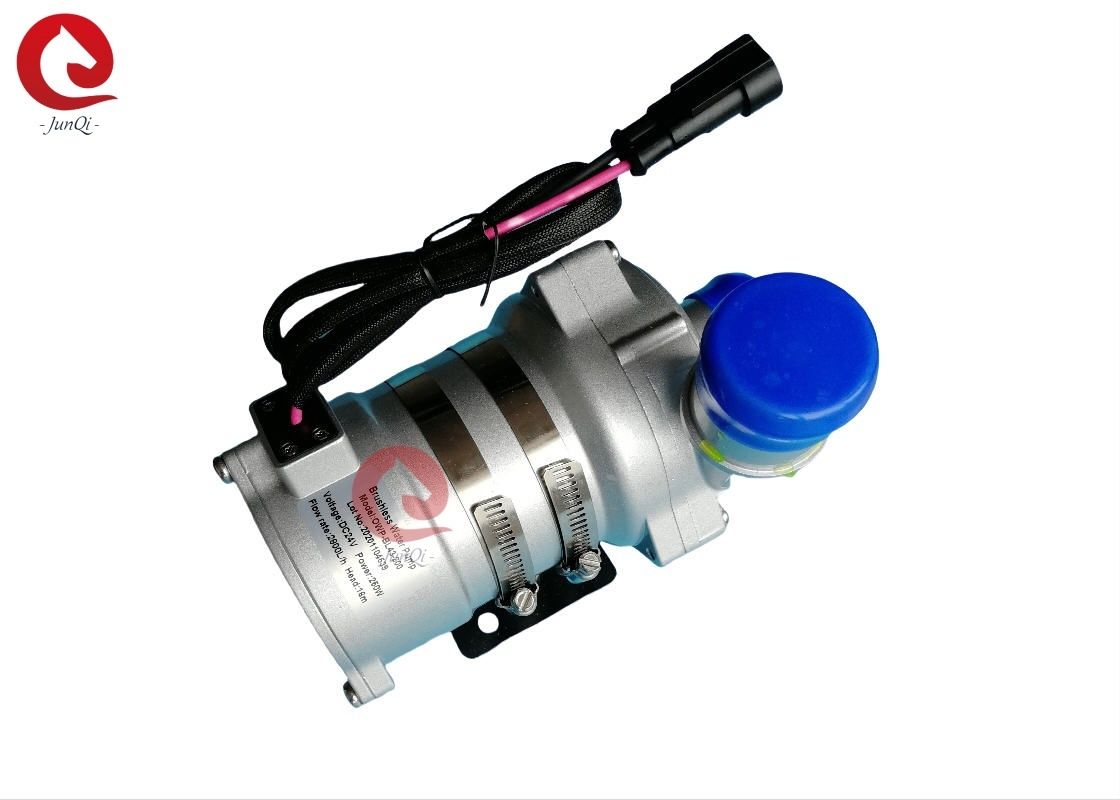

সমন্বিত সিটি বাস শীতল জল পাম্প 24V 250W জেপি-বিএল 43-200 বৈদ্যুতিক জল পাম্প 2800LPH প্রবাহ 16m মাথা

সংযুক্ত সিটি বাস শীতল জল পাম্প 24V 250W OWP-BL43-200 বৈদ্যুতিক জল পাম্প

■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বকীয় শক্তি প্রেরণ
◆ উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
◆ বিস্তৃত অপারেটিং তাপমাত্রার সাথে
◆ পিডব্লিউএম সিগন্যালের গতি নিয়ন্ত্রণ
◆ ডায়াগনস্টিক সিগন্যাল আউটপুট
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ করে
◆ বিপরীত মেরুতা সুরক্ষা
◆ শুষ্ক চলমান সুরক্ষা
◆ ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
◆ অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগের সাথে সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: ডাই কাস্টিং অ্যালুমিনিয়াম খাদ
ইম্পেলার: পিপিএস+জিএফ
ঢাল গহ্বরঃ পিপিএস+জিএফ
শ্যাফ্ট হোলঃ কার্বোরন্ডাম কম্পোজিট উপাদান
শ্যাফ্টঃ স্টেইনলেস স্টীল ((3CR14) শ্যাফ্ট
ম্যাগনেট হাউজিংঃ পিপিএস প্লাস্টিকের ক্যাপসুল
সিলিং রিংঃ ইপিডিএম
ইএমসিঃ গ্রেড ৩
গোলমালঃ≤61dB

■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রটারঃ পিপিএস প্লাস্টিকের ক্যাপসুলার চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটরঃ ব্রাশহীন ডিসি মোটর
মোটর তারের কাঠামোঃ পিপিএ জিএফ
পাম্প হাউজিংঃ ধূলিকণা এবং anodizing + পিই গুঁড়া লেপ সঙ্গে ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।

ক্রেটঃ স্টিল
ব্র্যাকেট হুইপঃ US 304 স্টেইনলেস স্টীল
IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
সংযোগকারী মডেলঃ AMP282106-1 (সমন্বিত প্লাগ AMP282088-1)
ডোজেল ব্যাসঃ 38mm (1.5 ইঞ্চি)



■ মাউন্ট করার নির্দেশাবলী
জেপি-বিএল৪৩-২০০ সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যা প্রাক-ভরাট প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পরিপূর্ণ হয়।

1: পাম্পটি শুকনো চলতে হবে না, যদিও এটি 15 মিনিটের জন্য শুকনো চলতে পারে (15 মিনিটের শুকনো চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2: যদি আপনি একটি ছোট ব্যাসাকার পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট সংযোগ প্রস্তাবিত ব্যাসার্ধ পাইপ ব্যবহার করুন, পাম্প মধ্যে নেতিবাচক চাপ কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5: শুষ্ক চলন এড়াতে (বায়ু ইম্পেলারে আটকে যায়),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা ইম্পেলারের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারের মধ্যে কোনও কনকোড নেই) যাতে বাতাস সহজেই স্রাব করা যায়, আউটলেট পাইপটি 90 ডিগ্রি কনকোডের চেয়ে কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন) ।

7: তরল মাধ্যম হিসেবে সমুদ্রের জল বা বড় শস্যের অশুচি তরল সহ অন্যান্য ভারী দূষণ ব্যবহার করা যাবে না।




■ তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +85°C (-40°F থেকে +185°F)
কাজের পরিবেশে তাপমাত্রাঃ -40°C থেকে +120°C (-40°F থেকে +248°F)
সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)
(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)
■ সিস্টেমের চাপ
-০.২ থেকে ২.৫ বার (১০০°সি)
নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।
■ ভোল্টেজ পরিসীমা
নামমাত্র 24V জল পাম্প, 18V থেকে 32V এর মধ্যে কাজযোগ্য পরিসীমা
যদিও মোটরটি একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে,পাম্পটি বায়ুমণ্ডলীয় তাপীয় বিকিরণের সংস্পর্শে আসতে পারে না.

মাঝারি তরলঃ তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)


■ বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র ৩ দেখুন):

■ মনোযোগ
1. কাজের পরিবেষ্টিত তাপমাত্রাঃ-40°C--120°C, ইনস্টলেশনের সময় তিন উপাদানীয় অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত,কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা.
2পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত, পাম্পের সেবা জীবন বাড়ানোর জন্য।
4. দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক
5. পানির বিশুদ্ধতা মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং impeller-ব্লক এড়াতে

■ পারফরম্যান্স প্যারামিটার



■বাহ্যিক মাত্রা
