উৎপত্তি স্থল: | চনজ়ৌ, চীন |
পরিচিতিমুলক নাম: | Junqi |
সাক্ষ্যদান: | CE, RoHs, REACH |
ন্যূনতম চাহিদার পরিমাণ: | 5 pcs |
---|---|
মূল্য: | USD40-90/PC Negotiable |
প্যাকেজিং বিবরণ: | CTN |
ডেলিভারি সময়: | পেমেন্ট পাওয়ার পরে 4 সপ্তাহ পরে (অর্ডার ভিত্তিতে), |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
যোগানের ক্ষমতা: | 10000set / মাস |
মডেল নম্বার: | JQ57BL74/56JM300K, JQ57BL74/56JM450K | টাইপ: | প্ল্যানেটারি গিয়ারবক্স ব্রাশলেস ডিসি মোটর |
---|---|---|---|
ফ্রেমের আকৃতি: | 57 মিমি | উইন্ডিং টাইপ: | তারা |
রেট ঘূর্ণন সঁচারক বল: | 0.71Nm~45N.m | খুঁটির সংখ্যা: | 4/6 |
ফেজের সংখ্যা: | 3 | রেটেড ভোল্টেজ: | 36ভিডিসি |
নির্ধারিত গতি: | 18~1111rpm | ব্যবহার: | বোট, গাড়ি, ইলেকট্রিক সাইকেল, ফ্যান, হোম অ্যাপ্লায়েন্স, ইন্ডাস্ট্রিক স্বয়ংক্রিয় |
আকৃতি: | গোলাকার | ||
লক্ষণীয় করা: | নেমা 23 ডিসি প্ল্যানেটারি গিয়ার মোটর,টর্ক ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর,57 মিমি ব্রাশলেস প্ল্যানেটারি গিয়ার মোটর |

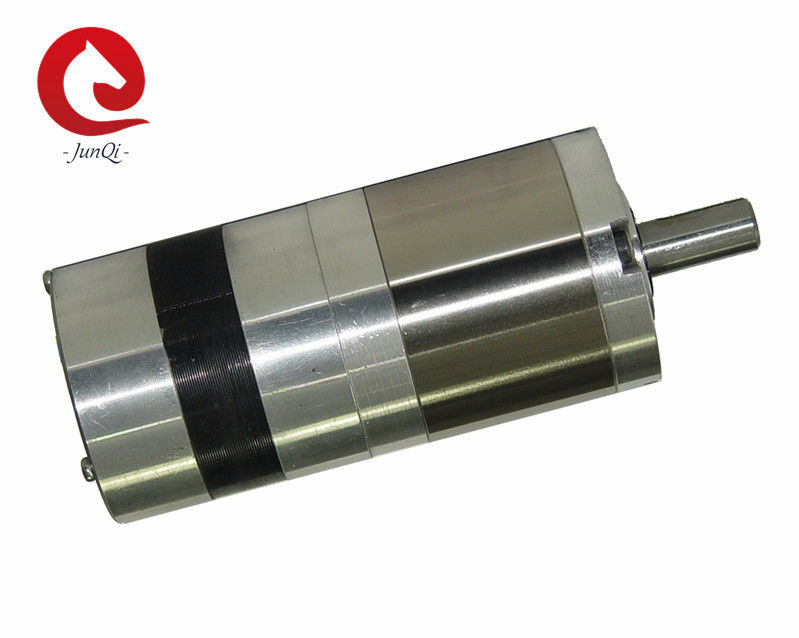

স্বয়ংক্রিয় শিল্পের জন্য NEMA23(57mm) 74mm বডি দৈর্ঘ্য 36V 5000RPM 45N.m টর্ক ব্রাশলেস ডিসি প্ল্যানেটারি গিয়ার মোটর
বৈশিষ্ট্য:
1. ওয়াইড স্পিড রেঞ্জ, ফ্ল্যাট টর্ক
2. কমপ্যাক্ট এবং উচ্চ ক্ষমতা
3. চমৎকার গতি স্থায়িত্ব
4. উচ্চ দক্ষতা এবং শক্তি-সংরক্ষণ
JQ57BL74-3650/56JM300K ওয়্যার ডায়াগ্রাম:
টাইপ | রঙ | ফাংশন |
UL1430 AWG26 |
রেব | ভিসিসি |
নীল | হা | |
সবুজ | Hb | |
সাদা | Hc | |
কালো | জিএনডি | |
UL1430 AWG20 |
হলুদ | ফেজ ইউ |
লাল | পঞ্চম পর্যায় | |
কালো | ফেজ ডব্লিউ |
JQ57BL74-3650A/56JM300K ওয়্যার ডায়াগ্রাম:
টাইপ | রঙ | ফাংশন |
UL1430 AWG26 |
রেব | ভিসিসি |
নীল | হা | |
সবুজ | Hb | |
সাদা | Hc | |
কালো | জিএনডি | |
UL1332 AWG18 |
হলুদ | ফেজ ইউ |
লাল | পঞ্চম পর্যায় | |
কালো | ফেজ ডব্লিউ |
ড্রাইভিং মোটর স্পেসিফিকেশন:
আইটেম | ইউনিট | JQ57BL74-3650 | JQ57BL74-3650A |
খুঁটির সংখ্যা | 4 | 6 | |
ফেজের সংখ্যা | 3 | 3 | |
রেটেড ভোল্টেজ | ভিডিসি | 36 | 36 |
লোড স্পিড নেই | আরপিএম | 5000 | 5000 |
নির্ধারিত গতি | আরপিএম | 4000 | 4000 |
রেট ঘূর্ণন সঁচারক বল | Nm | 0.22 | 0.4 |
হারের ক্ষমতা | ডব্লিউ | 99 | 166 |
শক্তির শিখরে | Nm | 0.7 | 1.2 |
সরবচচ স্রোত | ক | 12 | 27 |
লাইন থেকে লাইন প্রতিরোধ | ohms@20℃ | 0.64 | 0.38 |
লাইন থেকে লাইন ইন্ডাকট্যান্স | mH | 2 | 0.55 |
** নোট: উপরেস্ট্যান্ডার্ড মোটর, আমরা কাস্টমাইজড অনুরোধের সাথে ডিজাইন ও তৈরি করা যেতে পারি!!
যান্ত্রিক আকার:
JQ57BL74-3650/56JM300K
JQ57BL74-3650A/56JM450K
ব্রাশলেস ডিসি গিয়ার মোটর প্রযুক্তিগত ডেটা:
JQ57BL74-3650/56JM300K গিয়ার মোটর ডেটা(LD=73.6mm)
হ্রাসকৃত অনুপাত | 3.60 | 4.25 | 5.33 | 13 | 15 | 18 | 23 | 28 | 43 | 52 | 61 | 72 | 96 | 121 | 154 | 187 | 220 | |
গিয়ার ট্রেনের সংখ্যা | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
গিয়ারবক্স দৈর্ঘ্য(L) | মিমি | 37.8 | 37.8 | 37.8 | 49.5 | 49.5 | 49.5 | 49.5 | 49.5 | 60.8 | 60.8 | 60.8 | 60.8 | 60.8 | 60.8 | 71.9 | 71.9 | 71.9 |
নির্ধারিত গতি | আরপিএম | 1111 | 941 | 750 | 308 | 267 | 222 | 174 | 143 | 93 | 77 | 66 | 56 | 42 | 33 | 26 | 21 | 18 |
রেট ঘূর্ণন সঁচারক বল | Nm | 0.71 | 0.84 | 1.1 | 2.3 | 2.7 | 3.2 | 4.1 | 5.0 | ৬.৯ | ৮.৪ | ৯.৮ | 12 | 15 | 19 | 22 | 27 | 30 |
সর্বোচ্চ অনুমোদিত লোড অল্পকাল পরে |
Nm | 9 | 9 | 9 | 36 | 36 | 36 | 36 | 36 | 72 | 72 | 72 | 72 | 72 | 72 | 90 | 90 | 90 |
JQ57BL74-3650A/56JM450K গিয়ার মোটর ডেটা(LD=73.6mm)
হ্রাসকৃত অনুপাত | 3.60 | 4.25 | 5.33 | 13 | 15 | 18 | 23 | 28 | 43 | 52 | 61 | 72 | 96 | 121 | 154 | 187 | 220 | |
গিয়ার ট্রেনের সংখ্যা | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
গিয়ারবক্স দৈর্ঘ্য(L) | মিমি | 37.8 | 37.8 | 37.8 | 49.5 | 49.5 | 49.5 | 49.5 | 49.5 | 60.8 | 60.8 | 60.8 | 60.8 | 60.8 | 60.8 | 71.9 | 71.9 | 71.9 |
নির্ধারিত গতি | আরপিএম | 1111 | 941 | 750 | 308 | 267 | 222 | 174 | 143 | 93 | 77 | 66 | 56 | 42 | 33 | 26 | 21 | 18 |
রেট ঘূর্ণন সঁচারক বল | Nm | 1.3 | 1.5 | 1.9 | 4.2 | 4.9 | 5.8 | 7.5 | 9.1 | 13 | 15 | 18 | 21 | 28 | 35 | 40 | 45 | 45 |
সর্বোচ্চ অনুমোদিত লোড অল্পকাল পরে |
Nm | 9 | 9 | 9 | 36 | 36 | 36 | 36 | 36 | 72 | 72 | 72 | 72 | 72 | 72 | 90 | 90 | 90 |
আমরা অতিরিক্ত পরিষেবা সরবরাহ করতে পারি:
যদি এই মোটর আপনার অনুরোধের সাথে মেলে না।অনুগ্রহ করে আমাদের সাথে নির্দ্বিধায় যোগাযোগ করুন, আমরা কাস্টমাইজড শ্যাফ্ট/ওয়াইন্ডিং/মাউন্টিং ফ্ল্যাঞ্জ/কেবল/সংযোজক তৈরি করতে পারি। আমরা আপনার এবং আপনার টিমের সাথে একটি মোটর ডিজাইন করতে কাজ করব যা আপনার অ্যাপ্লিকেশনের সুনির্দিষ্ট প্রয়োজনের সাথে খাপ খায়।সমস্ত ইঞ্জিনিয়ারিং এবং সহায়তা অভ্যন্তরীণভাবে সম্পন্ন হয়।
আনুষাঙ্গিক পরিষেবা: ব্রেক, সংযোগকারী, এনকোডার
কাস্টমাইজড ডিজাইন: কাস্টমাইজড উইন্ডিং, কাস্টমাইজড ফ্ল্যাঞ্জ, কাস্টমাইজড শ্যাফট....
আবেদন ক্ষেত্র:
চিকিৎসা: সিরিঞ্জ পাম্প, এক্স-রে অনকোলজি যন্ত্রপাতি/ কলিমেটর;সিটি;মেডিকেল বিছানা, ফেস মাস্ক মেশিন;অক্ষমতা সরঞ্জাম তরল বিশ্লেষক;ফিজিওথেরাপি সরঞ্জাম;ইনজেকশন পাম্প;রক্ত বিশ্লেষক;জৈব রাসায়নিক বিশ্লেষক;অক্ষমতা সরঞ্জাম লিফট
টেক্সটাইল: এমব্রয়ডারি মেশিন;ফ্ল্যাট নিটিং মেশিন;স্ক্রিন প্রিন্টিং মেশিন;স্পিনিং মেশিন;সুতা প্রস্তুত করার মেশিন।
শিল্প নিয়ন্ত্রণ: CNC;পিক অ্যান্ড প্লেস মেশিন, কার্ভিং মেশিন;প্রিন্টার;শিল্প বিশ্লেষক;SMT;খোদাই এবং চিহ্নিতকরণ সরঞ্জাম.
লজিস্টিকস: লজিস্টিক ও স্টোরেজ ইকুইপমেন্ট।
পরিবাহক সিস্টেম: বাধা খোলার সিস্টেম; দরজা খোলার সিস্টেম।
গৃহস্থালী বৈদ্যুতিক: মুভার; সুইমিং পুল ক্লিনার; কফি মেশিন;টিভি সিস্টেম;অফিস অটোমেশন: প্রিন্টার, 3D প্রিন্টার
FAQ:
প্রশ্নঃ অর্ডারের লিড টাইম কতদিন?
উত্তর: লিড টাইম: আমানত পাওয়ার 4 সপ্তাহ পরে
প্রশ্ন: আপনার বাণিজ্য নিশ্চয়তা কি?
উত্তর: 100% পণ্যের গুণমান সুরক্ষা।
100% পণ্য সময় চালান সুরক্ষা.
আপনার কভার পরিমাণের জন্য 100% পেমেন্ট সুরক্ষা।
প্রশ্নঃ Moq কি?
A: 5PCS।ছোট অর্ডার স্বাগতম.
প্রশ্ন: আপনি কাস্টমাইজড পণ্য তৈরি করেন?
উত্তর: হ্যাঁ, আমরা আইটি স্বীকার করি।
প্রশ্নঃ বিক্রয়োত্তর সেবা সম্পর্কে?
A: বিক্রয়োত্তর সেবা 24/7.
প্রশ্ন: আমি আপনার পণ্যের সাথে সন্তুষ্ট না হলে আমার কী করা উচিত?
উত্তর: যদি এর গুণমানে ত্রুটি থাকে তবে আমরা আপনার জন্য একটি ভাল বিনিময় করতে পারি।
সাধারণত, এই সমস্যা বিরল।
প্রশ্নঃ পেমেন্ট টার্ম কি?
উত্তর: টি/টি এবং পেপ্যাল বেশি ব্যবহৃত হয়, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন
প্রশ্ন: আপনার পণ্যের মানের স্তর কি?
উত্তর: আমরা ভাল মানের উত্পাদন করি, নিম্ন মানের উত্পাদন করতে অস্বীকার করি।
