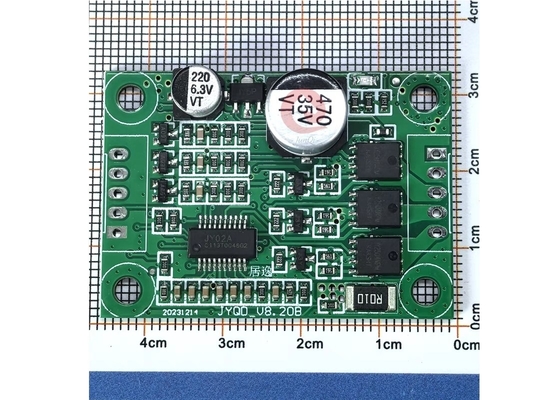

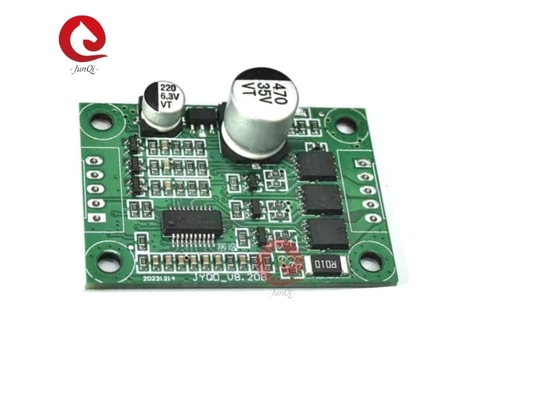

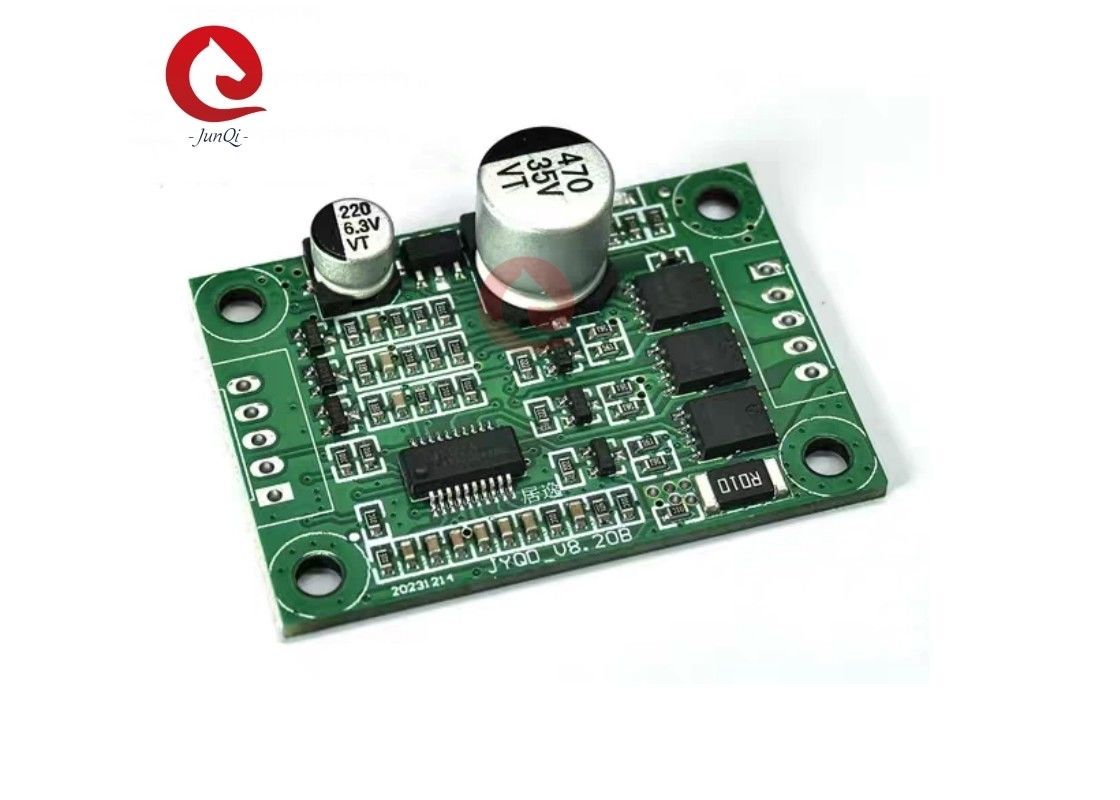

5V~28VDC Max 5A ড্রাইভার বোর্ড JYQD_V8.20B ফর উইথ হোল BLDC মোটর

1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না।
2. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরগুলির জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভাল না হয় (যেমন স্টার্ট জিটার,বিপরীত দিকে, মোটর নো-লোড ওয়ার্কিং বর্তমান খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে শুরু করতে পারে না।) গ্রাহকরা সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্ষমতা সামঞ্জস্য করতে পারেন (আমাদের সাথে যোগাযোগ করুন, আমরা প্রযুক্তিগত সহায়তা প্রদান করব)
3. JYQD-V8.20B ড্রাইভার বোর্ড হাউজিং এবং heatsink ছাড়া খালি বোর্ড. যদি মোটর ক্ষমতা 36W নিচে,এটা heatsink যোগ করার প্রয়োজন হয় না,এটা শুধুমাত্র স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করতে হবেযদি মোটরের শক্তি ৩৬ ওয়াটের বেশি হয়, তাহলে তাপ সিনক যোগ করতে হবে।
4. দয়া করে নোট করুন যে JYQD-V8.20B ড্রাইভার বোর্ডের কোন অ্যান্টি-রিভার্স সংযোগ সুরক্ষা নেই, এটি ড্রাইভার বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্ত করবে যদি বিপরীত মেরু সংযোগ হয়।
5. ড্রাইভার বোর্ডে 5V আউটপুট পোর্ট বহিরাগত ডিভাইস সংযোগ নিষিদ্ধ. এটি শুধুমাত্র গতি নিয়ন্ত্রণ এবং বিপরীত জন্য বোর্ডের বহিরাগত potentiometer এবং সুইচ প্রযোজ্য।
6. JYQD-V8.20B ড্রাইভার বোর্ডের টার্মিনালটি মোটর স্পিড ইমপলস আউটপুট সিগন্যাল (পুশ-ট্রল আউটপুট) এবং সর্বাধিক আউটপুট বর্তমান 5mA এর চেয়ে কম।

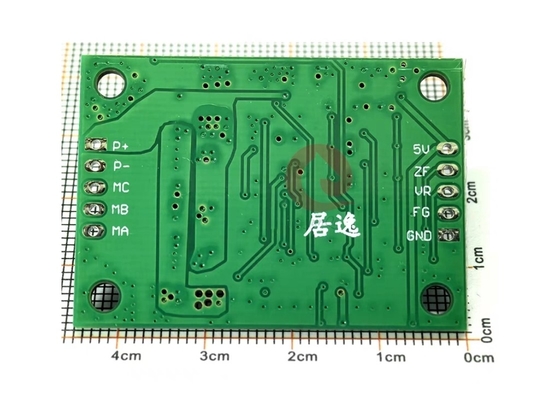

1.নিয়ন্ত্রণ বন্দর

৫ ভোল্ট ----- ড্রাইভারের বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, শুধুমাত্র পন্টিওমিটার এবং সুইচ স্পিড রেগুলেশন এবং বিপরীত দিকে ব্যবহার করা হয়।

Z/F---- ঘোরানো দিক নিয়ন্ত্রণ পোর্ট। সংযোগ করুন ′′5V′′ উচ্চ স্তর বা কোন সংযোগ অগ্রসর দিক, সংযোগ করুন 0 V নিম্ন স্তর বা সংযোগ করুন GND বিপরীত দিক।

ভিআর ---- গতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম হয়, ইনপুট PWM গতি নিয়ন্ত্রণ যখন GND সঙ্গে সংযোগ, PWM ফ্রিকোয়েন্সিঃ 1-20KHZ; ডিউটি চক্র 0-100%

GND √ ড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

2পাওয়ার পোর্ট

এমএ ---- মোটর ফেজ এ

এমবি ---- মোটর ফেজ বি

MC---- মোটর ফেজ সি

জিএনডি -- ডিসি --

ভিসিসি -- ডিসি +

3. ড্রাইভারের বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকলে সুরক্ষিত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে পরিচালিত করতে পারে, যা স্বাভাবিক ব্যবহারকে প্রভাবিত করতে পারে।



4কন্ট্রোল পোর্টের দূরত্ব: ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্ব:2.54 মিমি



5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে বিচ্ছিন্নতা মনোযোগ দিন।



মাত্রার অঙ্কনঃ
