গ্রাহকদের জন্য মান তৈরি করতে। সত্যতা এবং উইন-উইন।
 |
| উৎপত্তি স্থল: | চনজ়ৌ, চীন |
| পরিচিতিমুলক নাম: | Junqi |
| সাক্ষ্যদান: | CE, RoHs, REACH |
| মডেল নম্বার: | JQ22RBL সিরিজ বিএলডিসির মোটর |
| ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
|---|---|
| মূল্য: | USD10-30/PC Negotialbe |
| প্যাকেজিং বিবরণ: | CTN |
| ডেলিভারি সময়: | পেমেন্ট পাওয়ার পরে 4 সপ্তাহ পরে (অর্ডার ভিত্তিতে), |
| পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| যোগানের ক্ষমতা: | 10000set / মাস |
| টাইপ: | ব্রাশবিহীন ডিসি মোটর | মডেল নম্বার: | JQ22RBL45-24V-4604A, JQ22RBL70-24V-3515A |
|---|---|---|---|
| Frame Size: | 22mm | Winding Type: | Star |
| রেট ঘূর্ণন সঁচারক বল: | 8mN.m/20mN.m | খুঁটির সংখ্যা: | 8 |
| Number of Phase: | 3 | রেটেড ভোল্টেজ: | 24ভিডিসি |
| শরীরের দৈর্ঘ্য: | 45 মিমি/70 মিমি | নির্ধারিত গতি: | 4600rpm/3800rpm |
| ব্যবহার: | শিল্প | Shape: | Round |
| বিশেষভাবে তুলে ধরা: | ২২ মিমি ব্রাশহীন ডিসি মোটর |
||
JQ22RBL সিরিজের ইনার রটার ব্রাশলেস ডিসি মোটর
তাৎক্ষণিক বিবরণ:
| মডেল |
ফ্রেম আকার |
রেট শক্তি প) |
শরীর দৈর্ঘ্য (মিমি) |
রেট ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
রেট টর্ক (Nm) |
রেট কারেন্ট (ক) |
রেট গতি (RPM) |
| JQ22RBL70-24V-3515A | 22 মিমি | 8 | 68 | 24 | 0.02 | 0.55 | 3800 |
| JQ22RBL45-24V-4604A | 22 মিমি | 3.8 | 45 | 24 | 0.008 | 0.37 | 4600 |
বৈশিষ্ট্য:
1. প্রশস্ত গতি পরিসীমা, ফ্ল্যাট ঘূর্ণন সঁচারক বল
2. চমৎকার গতি স্থায়িত্ব
3. কমপ্যাক্ট এবং উচ্চ ক্ষমতা
4. উচ্চ দক্ষতা এবং শক্তি-সঞ্চয়.
সাধারণ স্পেসিফিকেশন:
| আইটেম | স্পেসিফিকেশন |
| উইন্ডিং টাইপ | তারকা সংযোগ |
| হল প্রভাব কোণ | 120 ডিগ্রীর বৈদ্যুতিক কোণ |
| রেডিয়াল প্লে | 0.02 মিমি @ 450 গ্রাম |
| অক্ষীয় খেলা | 0.08 মিমি @ 450 গ্রাম |
| সর্বোচ্চ রেডিয়াল ফোর্স | 5N ( ফ্ল্যাঞ্জ থেকে 10 মিমি) |
| সর্বোচ্চ অক্ষীয় শক্তি | 2N |
| অস্তরক শক্তি | 360VAC/1S |
| অন্তরণ প্রতিরোধের | 100MΩ, 500VDC |
| পরিবেষ্টিত তাপমাত্রা | -20℃~+50℃ |
| অন্তরণ শ্রেণি | শ্রেণী বি |
বৈদ্যুতিক সংযোগ:
| টাইপ | রঙ | ফাংশন |
|
UL1007 AWG28 |
নীল | ভিসিসি |
| হলুদ | উ(হু) | |
| বাদামী | V(Hv) | |
| লাল | W(Hw) | |
| সবুজ | জিএনডি | |
|
UL1007 AWG26 |
লাল | ফেজ ইউ |
| বাদামী | পঞ্চম পর্যায় | |
| কালো | ফেজ ডব্লিউ |
বৈদ্যুতিক স্পেসিফিকেশন:
| আইটেম | ইউনিট | JQ22RBL45-24V-4604A | JQ22RBL70-24V-3515A |
| খুঁটির সংখ্যা | 8 | ||
| ফেজের সংখ্যা | 3 | ||
| রেটেড ভোল্টেজ | ভিডিসি | 24 | |
| রেট ঘূর্ণন সঁচারক বল | mN.m | 8 | 20 |
| ক্রমাগত স্টল টর্ক | mN.m | 9.6 | 24 |
| নির্ধারিত গতি | RPM | 4600 | 3800 |
| হারের ক্ষমতা | ডব্লিউ | 3.8 | 8 |
| শক্তির শিখরে | mN.m | 24 | 60 |
| সরবচচ স্রোত | ক | 1.1 | 2.0 |
| লাইন থেকে লাইন প্রতিরোধ | ohms@20℃ | 23 | 11.6 |
| লাইন থেকে লাইন ইন্ডাকট্যান্স | mH | 6.2 | 4.3 |
| টর্ক ধ্রুবক | nN.m/A | 29.7 | 35.8 |
| ফিরে EMF | Vrms/KRPM | 2.2 | 2.65 |
| রটার জড়তা | g.cm2 | 0.66 | 1.32 |
| মোটর দৈর্ঘ্য | মিমি | 45 | 68 |
| ওজন | কেজি | ০.০৭ | 0.12 |
**মন্তব্য: মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে !!
যান্ত্রিক আকার:
আমরা অতিরিক্ত পরিষেবা সরবরাহ করতে পারি:
যদি এই মোটর আপনার অনুরোধের সাথে মেলে না।অনুগ্রহ করে আমাদের সাথে নির্দ্বিধায় যোগাযোগ করুন, আমরা কাস্টমাইজড শ্যাফ্ট/ওয়াইন্ডিং/মাউন্টিং ফ্ল্যাঞ্জ/কেবল/সংযোজক তৈরি করতে পারি। আমরা আপনার এবং আপনার টিমের সাথে একটি মোটর ডিজাইন করতে কাজ করব যা আপনার অ্যাপ্লিকেশনের সুনির্দিষ্ট প্রয়োজনের সাথে খাপ খায়।সমস্ত ইঞ্জিনিয়ারিং এবং সহায়তা অভ্যন্তরীণভাবে করা হয়।
আনুষাঙ্গিক পরিষেবা: গিয়ারবক্স, সংযোগকারী
কাস্টমাইজড ডিজাইন: কাস্টমাইজড উইন্ডিং, কাস্টমাইজড ফ্ল্যাঞ্জ, কাস্টমাইজড শ্যাফট....
FAQ:
প্রশ্নঃ অর্ডারের লিড টাইম কতদিন?
উত্তর: লিড টাইম: আমানত গ্রহণের 4 সপ্তাহ পরে
প্রশ্ন: আপনার বাণিজ্য নিশ্চয়তা কি?
উত্তর: 100% পণ্যের গুণমান সুরক্ষা।
100% পণ্য সময় চালান সুরক্ষা.
আপনার কভার পরিমাণের জন্য 100% পেমেন্ট সুরক্ষা।
প্রশ্নঃ Moq কি?
A: 5PCS।ছোট অর্ডার স্বাগতম.
প্রশ্ন: আপনি কাস্টমাইজড পণ্য তৈরি করেন?
উত্তর: হ্যাঁ, আমরা এটি স্বীকার করি।
প্রশ্ন: বিক্রয়োত্তর সেবা সম্পর্কে?
A: বিক্রয়োত্তর সেবা 24/7.
প্রশ্ন: আমি আপনার পণ্যের সাথে সন্তুষ্ট না হলে আমার কী করা উচিত?
উত্তর: এর গুণমানের ত্রুটি থাকলে, আমরা আপনার জন্য একটি ভাল বিনিময় করতে পারি।
সাধারণত, এই সমস্যা বিরল।
প্রশ্ন: অর্থপ্রদানের মেয়াদ কী?
উত্তর: টি/টি এবং পেপ্যাল বেশি ব্যবহৃত হয়, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন
প্রশ্ন: আপনার পণ্যের মানের স্তর কি?
উত্তর: আমরা ভাল মানের উত্পাদন করি, নিম্ন মানের উত্পাদন করতে অস্বীকার করি।

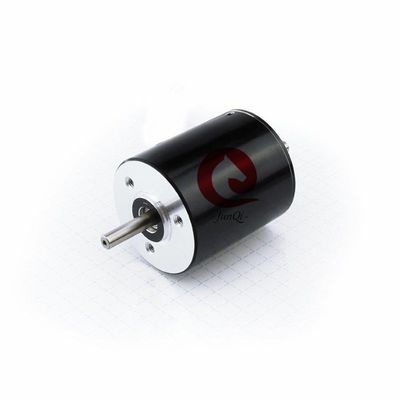

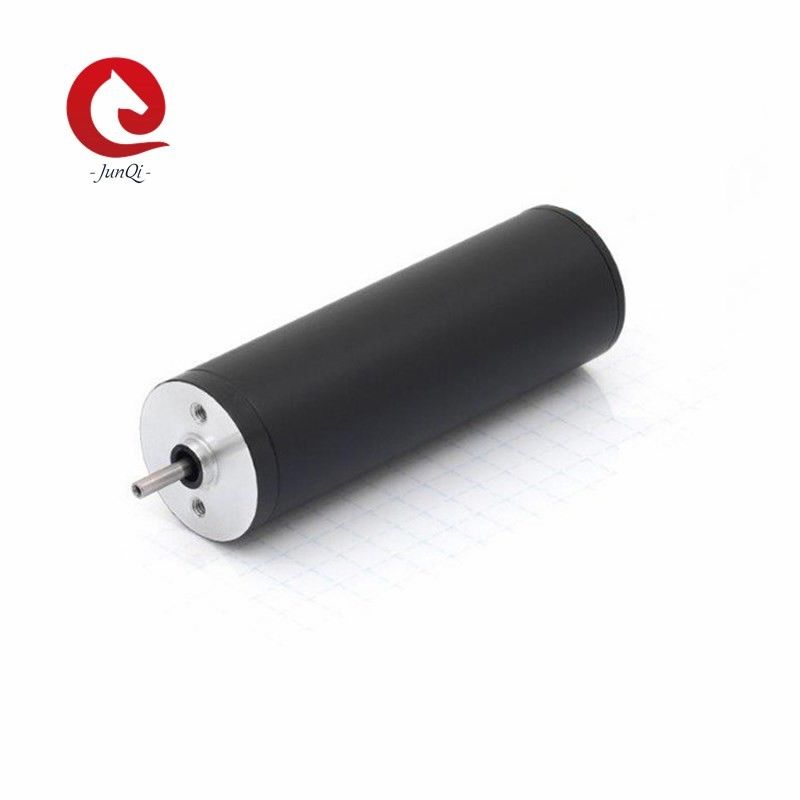

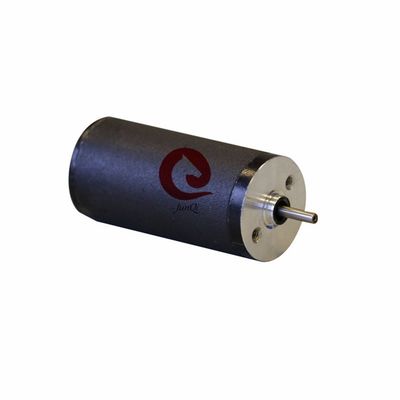

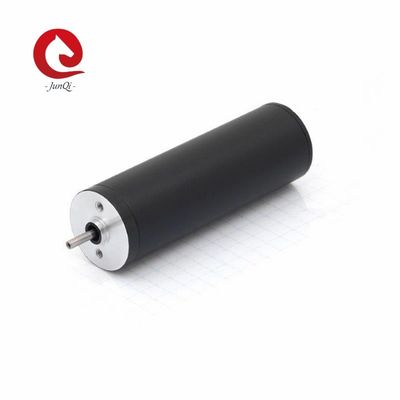

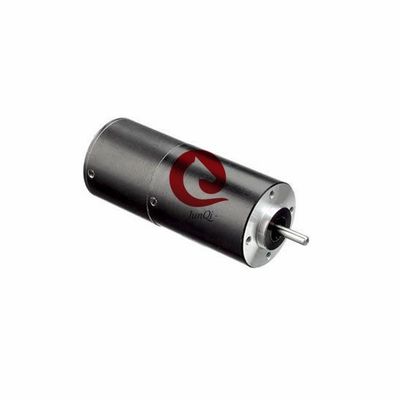

পণ্যের ছবি:
