(ব্রাশলেস সেন্সরলেস ডিসি মোটরের জন্য
অ্যাপ্লিকেশন নোটঃ
| 1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না। |
|
2. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরগুলির জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভাল না হয় (যেমন স্টার্ট জিটার,বিপরীত দিকে, মোটর নো-লোড ওয়ার্কিং বর্তমান খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে শুরু করতে পারে না।) গ্রাহকরা সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুসারে ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স সামঞ্জস্য করতে পারেন (নিয়ন্ত্রণটি কীভাবে করবেন তার জন্য সংযোজনটি দেখুন)
|
|

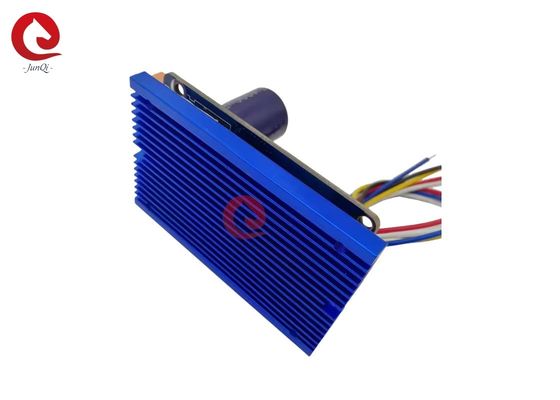

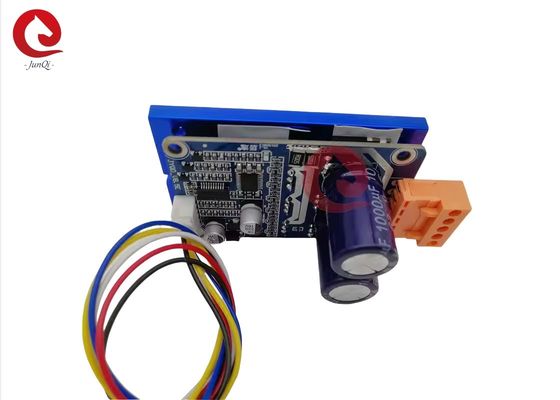

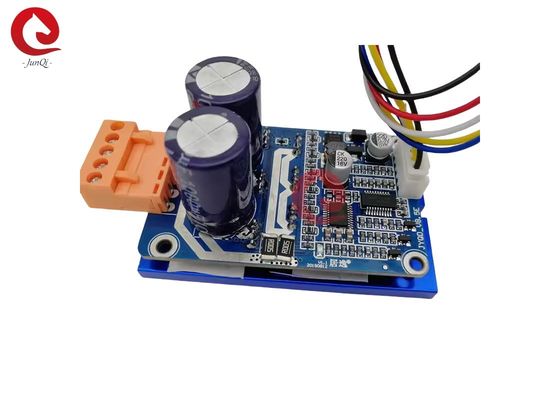

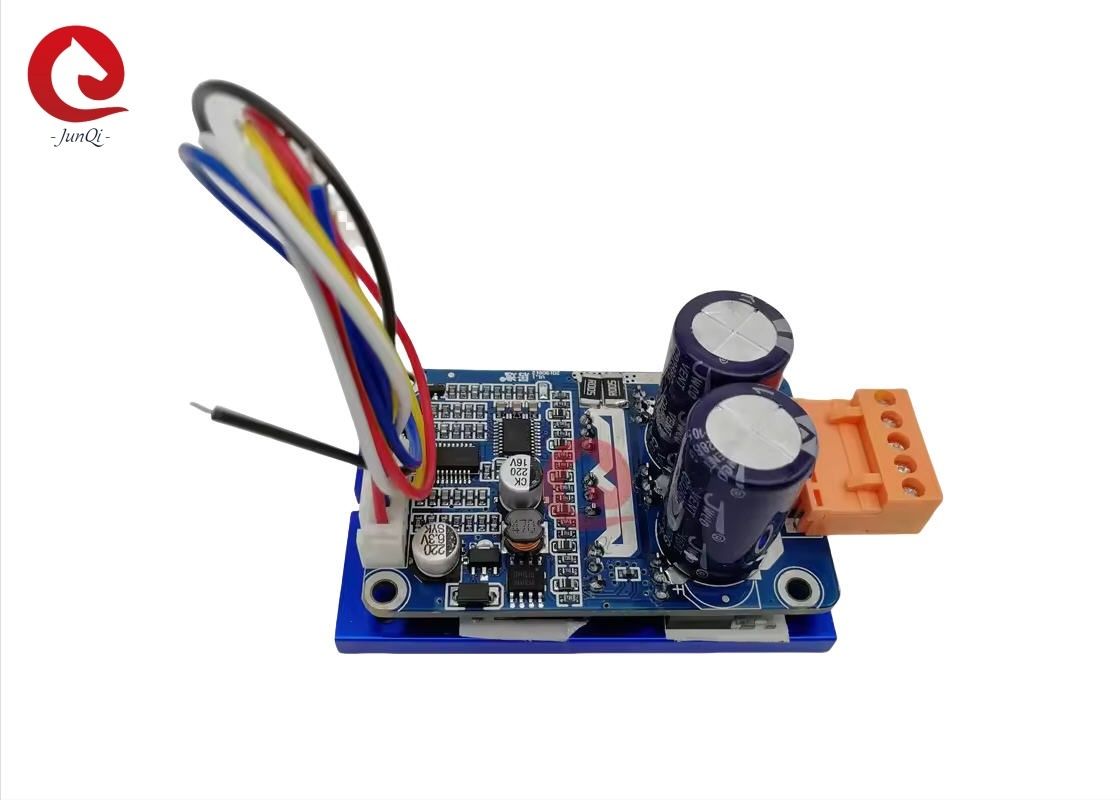

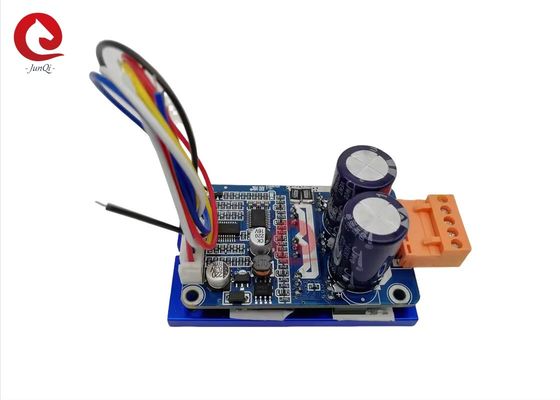

3. JYQD-V8.3E ড্রাইভার বোর্ড হাউজিং এবং heatsink ছাড়া খালি বোর্ড. যদি মোটর ক্ষমতা 60W নিচে,এটা heatsink যোগ করার প্রয়োজন নেই,এটা শুধুমাত্র স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করতে হবে. যদি মোটরের শক্তি 60W এর বেশি হয়, তবে এটিকে নিম্নলিখিত চিত্রের মতো হিটসিঙ্ক যুক্ত করতে হবে।
|
4দয়া করে মনে রাখবেন যে JYQD-V8.3E ড্রাইভারের বোর্ডে কোন অ্যান্টি-রিভার্স সংযোগ সুরক্ষা নেই।
এটা স্থায়ী হবেবিপরীত মেরু সংযোগের ক্ষেত্রে ড্রাইভার বোর্ড ক্ষতিগ্রস্ত হয়।
5. ড্রাইভার বোর্ডে 5V আউটপুট পোর্ট বহিরাগত ডিভাইস সংযোগ নিষিদ্ধ. এটি শুধুমাত্র প্রযোজ্য
বাহ্যিক পন্টিওমিটার এবং বোর্ডের সুইচ থেকে গতি নিয়ন্ত্রণ এবং বিপরীতমুখী।
6. JYQD-V8.3E ড্রাইভার বোর্ডের টার্মিনালটি হল মোটর স্পিড ইমপ্লাস আউটপুট সংকেত (পুশ-ট্রল আউটপুট),
এবং সর্বাধিক আউটপুট বর্তমান 5mA এর কম।
| মডেল নম্বর |
JYQD-V8.5E |
| অপারেটিং তাপমাত্রা। |
-20°85°C |
| অপারেটিং ভোল্টেজ |
১৮-৫০ ভোল্ট |
| সর্বাধিক বর্তমান |
১৫এ |
| বর্তমান বর্তমান |
১৫এ |
| ·পিডব্লিউএম গতি নিয়ন্ত্রণ |
PWM ফ্রিকোয়েন্সিঃ ১-২০KHZ; ডিউটি সাইকেল ০-১০০% |
| অ্যানালগ ভোল্টেজ রেগুলেশন |
০-৫ ভোল্ট |
| ওভি / এলভি সুরক্ষা |
হ্যাঁ |
| স্পিড ইমপ্লাস সিগন্যাল আউটপুট |
হ্যাঁ |
ওয়্যারিং ডায়াগ্রাম
| ৫ ভোল্ট |
ড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ |
| এম |
মোটর স্পিড পলস সিগন্যাল আউটপুট পোর্ট, 5 ভোল্ট পলস সিগন্যাল। |
| Z/F |
ঘোরানো দিকনির্দেশ নিয়ন্ত্রণ পোর্ট। সংযোগ করুন 5V উচ্চ স্তর বা সংযোগ নেই ফরওয়ার্ড দিক, সংযোগ করুন 0 ভল্ট নিম্ন স্তর বা সংযোগ করুন জিএনডি বিপরীত দিক। |
| ভিআর |
গতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, ইনপুট PWM গতি নিয়ন্ত্রণ যখন GND সঙ্গে সংযোগ, PWM ফ্রিকোয়েন্সিঃ 1-20KHZ; ডিউটি চক্র 0-100% |
| জিএনডি |
ড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত |
2পাওয়ার পোর্ট
| এমএ |
মোটর ফেজ এ |
| এমবি |
মোটর ফেজ বি |
| এমসি |
মোটর ফেজ সি |
| জিএনডি |
ডিসি- |
| ভিসিসি |
ডিসি + |
3ড্রাইভার বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকলে সুরক্ষিত তার ব্যবহার করুন, অন্যথায়
এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে পরিচালিত করতে পারে, যা স্বাভাবিক ব্যবহারকে প্রভাবিত করে।
4কন্ট্রোল পোর্টের দূরত্ব: ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্ব:3.96 মিমি
5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে বিচ্ছিন্নতা মনোযোগ দিন।
মাত্রার অঙ্কনঃ
