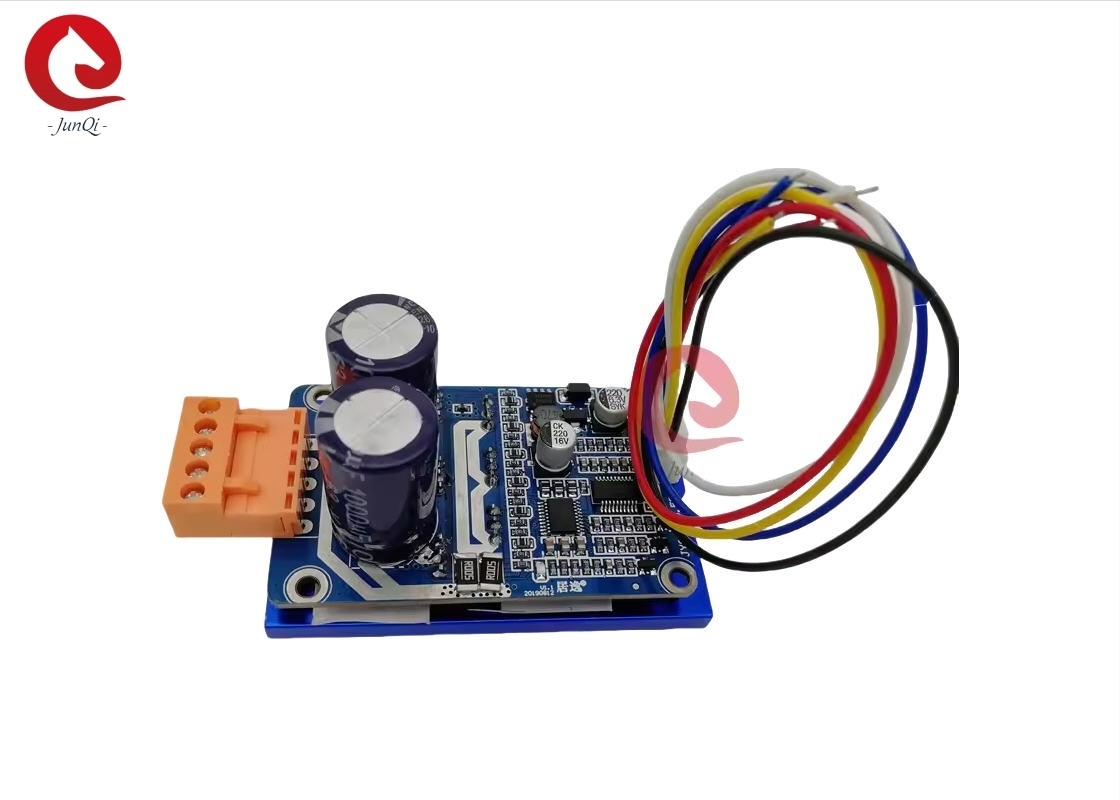

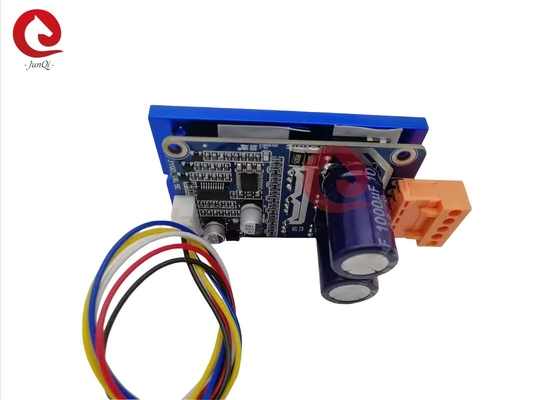

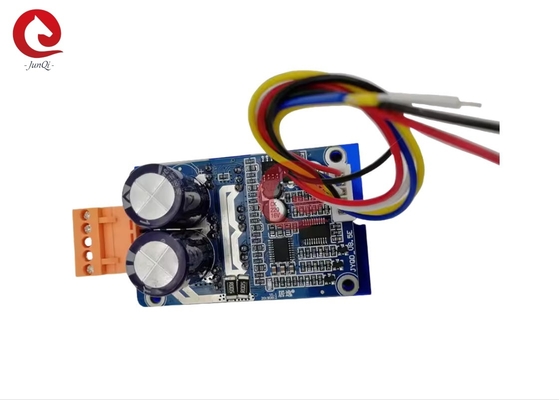

18-50V 500W ব্রাশলেস ডিসি ড্রাইভার বোর্ড হিটিং সিঙ্ক এবং সংযোজক তারগুলি JYQD-V8.5E-H সহ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JUYI
সাক্ষ্যদান:	CE,
মডেল নম্বার:	JYQD-V8.5E

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়:	5-10 দিন
পরিশোধের শর্ত:	টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা:	10000sets / মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	ব্রাশহীন ডিসি মোটর ড্রাইভার বোর্ড	কার্যকরী ভোল্টেজ:	18-50VDC
সর্বাধিক বর্তমান:	১৫এ	কাজকারী বর্তমান:	১৫এ
PWM গতি নিয়ন্ত্রণ:	PWM ফ্রিকোয়েন্সি: 1-20KHz, ডিউটি চক্র 0-100%	এনালগ ভোল্টেজ গতি নিয়ন্ত্রণ:	0-5V
ব্রাশহীন:	সেন্সরলেস ব্রাশলেস ডিসি মোটর জন্য	কারিগরি সহযোগিতা:	হ্যাঁ।
রঙ:	নীল	গতি পালস সংকেত আউটপুট:	হ্যাঁ।
বিশেষভাবে তুলে ধরা:	হিটসিংক ব্রাশলেস ডিসি ড্রাইভার বোর্ড , সংযোগকারী তারের ব্রাশহীন ডিসি ড্রাইভার বোর্ড , 500W ব্রাশহীন ডিসি মোটর

18-50V 15A অরিজিনাল জুয়াই টেক JYQD-V8.5E bldc মোটর ড্রাইভার বোর্ড সেন্সরবিহীন ব্রাশবিহীন ডিসি মোটরের জন্য, সেন্সরবিহীন BLDC মোটর

18-50V 500W ব্রাশলেস ডিসি ড্রাইভার বোর্ড হিটিং সিঙ্ক এবং সংযোজক তারগুলি JYQD-V8.5E-H সহ 0

JYQD-V8.5E-H একটি অতি কমপ্যাক্ট আকারের BLDC মোটর PWM ড্রাইভার বোর্ড যাতে হিটসিঙ্ক, সংযোগকারী, তার এবং প্রয়োজনীয় স্ট্যান্ডার্ড ফাংশন রয়েছে, এর অনুকূল মূল্য এবং নির্ভরযোগ্য কর্মক্ষমতা শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য প্রতিযোগিতামূলক।

এটি বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা প্রায় 8 বছর ধরে ব্যাপকভাবে ব্যবহৃত হচ্ছে, এর পরিপক্ক এবং স্থিতিশীল ডিজাইন অনেক অ্যাপ্লিকেশনের জন্য উপযুক্ত।

অ্যাপ্লিকেশন নোট:

1. নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমার বেশি নয়।

2. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশবিহীন সেন্সরবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশবিহীন সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভালো না হয় (যেমন শুরু করার সময় ঝাঁকুনি, বিপরীত হওয়া, মোটরের কোনো লোড ছাড়াই কাজের কারেন্ট খুব বেশি, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড সহ শুরু করা যায় না।) গ্রাহকরা সেরা ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ ক্ষমতা এবং ক্যাপাসিট্যান্স সামঞ্জস্য করতে পারেন (কিভাবে সমন্বয় করতে হয় তার জন্য সংযুক্তি দেখুন)

3. JYQD-V8.3E ড্রাইভার বোর্ড হাউজিং এবং হিটসিঙ্ক ছাড়া একটি খালি বোর্ড। যদি মোটরের পাওয়ার 60W এর নিচে হয়, তবে হিটসিঙ্ক যোগ করার প্রয়োজন নেই, শুধুমাত্র স্বাভাবিক বায়ুচলাচল এবং ভাল ইনসুলেশন নিশ্চিত করতে হবে। যদি মোটরের পাওয়ার 60W এর বেশি হয়, তবে নীচের চিত্রের মতো অবশ্যই হিটসিঙ্ক যোগ করতে হবে।

4. অনুগ্রহ করে মনে রাখবেন যে JYQD-V8.3E ড্রাইভার বোর্ডে অ্যান্টি-রিভার্স সংযোগ সুরক্ষা নেই, বিপরীত পোলারিটি সংযোগ হলে এটি স্থায়ীভাবে ড্রাইভার বোর্ডের ক্ষতি করবে।

5. ড্রাইভার বোর্ডের 5V আউটপুট পোর্ট বাহ্যিক ডিভাইস সংযোগ করতে নিষেধ করে। এটি শুধুমাত্র স্পিড রেগুলেশন এবং বিপরীতের জন্য বোর্ডের বাহ্যিক পটেনশিওমিটার এবং সুইচের জন্য প্রযোজ্য।

6. JYQD-V8.3E ড্রাইভার বোর্ডের “M” টার্মিনালটি হল মোটরের গতির পালস আউটপুট সংকেত (পুশ-পুল আউটপুট), এবং সর্বাধিক আউটপুট কারেন্ট 5mA এর কম।

মডেল নম্বর	JYQD-V8.5E
অপারেটিং তাপমাত্রা	-20—85℃
অপারেটিং ভোল্টেজ	18V-50V
সর্বোচ্চ কারেন্ট	15A
Cont.working কারেন্ট	15A
· PWM গতি নিয়ন্ত্রণ	PWM ফ্রিকোয়েন্সি: 1-20KHZ; ডিউটি সাইকেল 0-100%
অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ	0-5V
O.V / L.V সুরক্ষা	হ্যাঁ
গতির পালস সংকেত আউটপুট	হ্যাঁ

ওয়্যারিং ডায়াগ্রাম

5V	ড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ
M	মোটর গতির পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত।
Z/F	ঘূর্ণন দিক নিয়ন্ত্রণ পোর্ট। “5V” উচ্চ স্তর বা কোনো সংযোগ নেই ফরোয়ার্ড দিক, 0 V নিম্ন স্তর বা GND এর সাথে সংযোগ বিপরীত দিক।
VR	স্পিড কন্ট্রোল পোর্ট। অ্যানালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট প্রতিরোধ ক্ষমতা 20K ওহম, PWM স্পিড রেগুলেশন ইনপুট করার সময় GND এর সাথে সংযোগ করুন, PWM ফ্রিকোয়েন্সি: 1-20KHZ; ডিউটি সাইকেল 0-100%
GND	ড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

2. পাওয়ার পোর্ট

MA	মোটর ফেজ A
MB	মোটর ফেজ B
MC	মোটর ফেজ C
GND	DC-
VCC	DC +

3. যদি ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকে তবে শিল্ডেড তার ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে নিয়ে যেতে পারে, যা স্বাভাবিক ব্যবহারে প্রভাব ফেলবে।

4. কন্ট্রোল পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেটের মধ্যে ইনসুলেশনের দিকে মনোযোগ দিন।

মাত্রিক অঙ্কন:

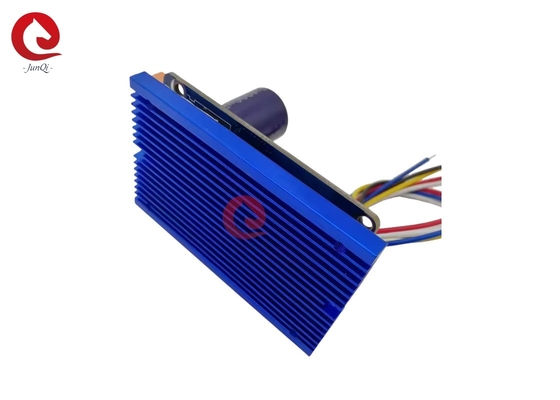

সংযোগকারী তার, হিটসিঙ্ক যোগ করুন।
