36-72V অরিজিনাল JUYI টেক JYQD-V6.5E সেন্সরহীন BLDC মোটরের জন্য Bldc মোটর ড্রাইভার বোর্ড

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	JUYI
সাক্ষ্যদান:	CE,
মডেল নম্বার:	JYQD-V6.5E

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়:	5-10 দিন
পরিশোধের শর্ত:	টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা:	10000sets / মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	ব্রাশলেস ডিসি মোটর ড্রাইভার বোর্ড	কার্যকরী ভোল্টেজ:	36 ভিডিসি -72 ভিডিসি
সর্বাধিক বর্তমান:	16A	চলমান চলমান:	15A
পিডব্লিউএম গতি নিয়ন্ত্রণ:	PWM frequency:1-20KHZ; পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ; Duty cycle 0-100%	অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ:	0-5V
brushless:	সেন্সরলেস brushless ডিসি মোটর জন্য	কারিগরি সহযোগিতা:	হ্যাঁ
রঙ:	সবুজ
বিশেষভাবে তুলে ধরা:	সেন্সরবিহীন বিএলডিসি মোটর ড্রাইভার বোর্ড , জুই টেক বিএলডিসি মোটর ড্রাইভার বোর্ড , ৩৬-৭২ভোল্ট বিএলডিসি মোটর ড্রাইভার বোর্ড

JYQD-V6.5E 36-72VDC 15A বর্তমান বিএলডিসি মোটর ড্রাইভার বোর্ড সেন্সরবিহীন বিএলডিসি মোটরের জন্য

36-72V অরিজিনাল JUYI টেক JYQD-V6.5E সেন্সরহীন BLDC মোটরের জন্য Bldc মোটর ড্রাইভার বোর্ড 0

মডেল নম্বর: JYQD-V6.5E

অপারেটিং টেম্প: -20—85 ℃

অপারেটিং ভোল্টেজ: 36V-72V ডিসি

যোগাযোগের বর্তমান: 15 এ

• পিডব্লিউএম গতি নিয়ন্ত্রণ: পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%

অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ: 0-5V

ওভি / এলভি সুরক্ষা: হ্যাঁ

গতির নাড়ি সংকেত আউটপুট: হ্যাঁ ES

আবেদন নোট:

1. দয়া করে নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতিগুলি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমা ছাড়িয়েছে না।

২. এই বিএলডিসি মোটর ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে 3 ডি-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)

৩. জাইকিউডি-ভি .5.৫ ই ড্রাইভার বোর্ড আবাসন ও হিটসিংক ছাড়াই খালি বোর্ড।যদি 100W এর নিচে মোটরের শক্তি থাকে তবে এটির হিস্টিং যোগ করার দরকার নেই, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করার প্রয়োজন।যদি মোটর এর শক্তি 100 ডাব্লু এর বেশি হয় তবে এটি নীচের মত ডায়াগ্রামের মতো হিটসিংক যুক্ত করতে হবে।

৪. দয়া করে নোট করুন যে JYQD-V6.5E ড্রাইভার বোর্ডের কোনও এন্টি-রিভার্স সংযোগ সুরক্ষা নেই, উল্টো পোলারিটি সংযোগ বিপরীত হয়ে গেলে এটি বোর্ড বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।

5. ড্রাইভার বোর্ডে 5 ভি আউটপুট পোর্ট বাহ্যিক ডিভাইস সংযোগ নিষিদ্ধ করে।এটি কেবল গতি নিয়ন্ত্রণ এবং বিপরীতকরণের জন্য বহিরাগত পোটিনোমিটার এবং বোর্ডের স্যুইচকে প্রযোজ্য।

6. জাইকিউডি-ভি 6.5 ই ড্রাইভার বোর্ডের "সিগন্যাল" টার্মিনালটি হ'ল মোটর স্পিড পালস আউটপুট সিগন্যাল (পুশ-পুল আউটপুট), এবং সর্বাধিক আউটপুট কারেন্ট 5 এমএ এর চেয়ে কম হয় than

36-72V অরিজিনাল JUYI টেক JYQD-V6.5E সেন্সরহীন BLDC মোটরের জন্য Bldc মোটর ড্রাইভার বোর্ড 1

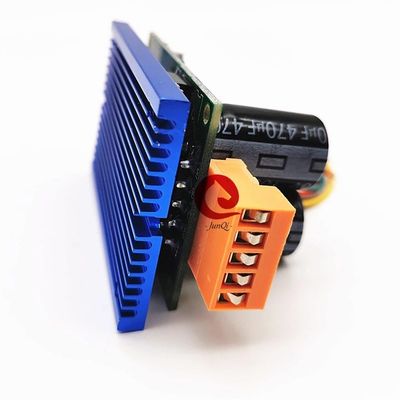

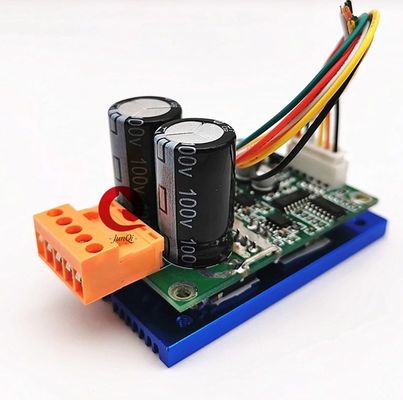

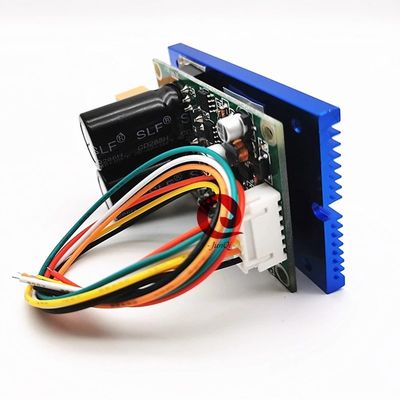

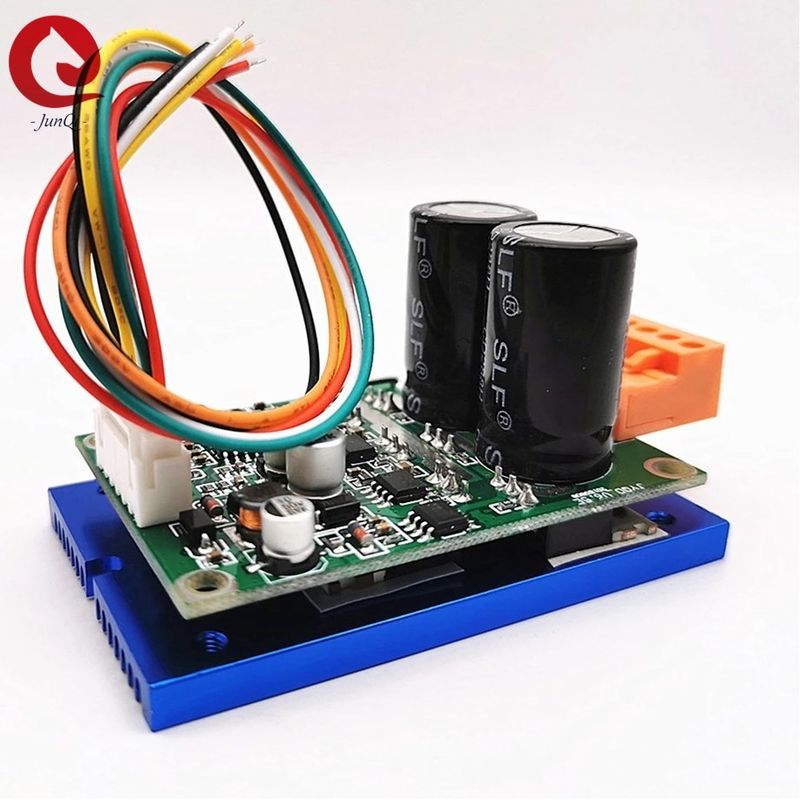

ড্রাইভার বোর্ডের ডায়াগ্রাম হিটসিংক সহ ড্রাইভার বোর্ডের ডায়াগ্রাম

তারের ডায়াগ্রাম

5 ভি ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

সিগন্যাল ---- মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল।

1. নিয়ন্ত্রণ বন্দর

জেড / এফ---- ঘোরানো দিক নিয়ন্ত্রণ পোর্টগুলি।“5 ভি” উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।

ভিআর---- গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%

জিএনডি--- ড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

টর্ক--- টর্কের সামঞ্জস্যের ব্যবহার শুরু করার জন্য, এই ফাংশনটি ব্যবহারের আগে বোর্ডে স্থির-টর্কের জন্য প্রতিরোধকগুলি সরিয়ে ফেলার বিষয়টি নিশ্চিত করুন (ব্যবহারের আগে আপনি যদি এই ফাংশনটি ব্যবহার করতে চান তবে আমাদের সাথে যোগাযোগ করুন)

২. পাওয়ার পোর্ট

এমএ	মোটর ফেজ এ
এমবি	মোটর ফেজ বি
এমসি	মোটর ফেজ সি
জিএনডি	ডিসি-
ভিসিসি	ডিসি +

৩. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার বন্দর দূরত্ব: 3.96 মিমি

5. ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।

মাত্রিক অঙ্কন
