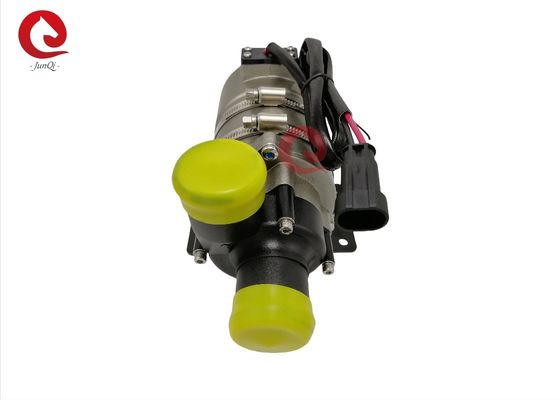

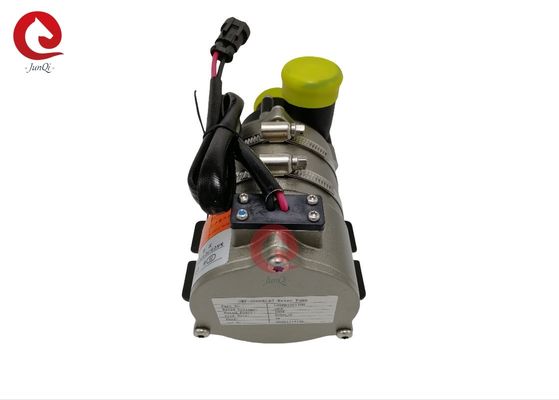

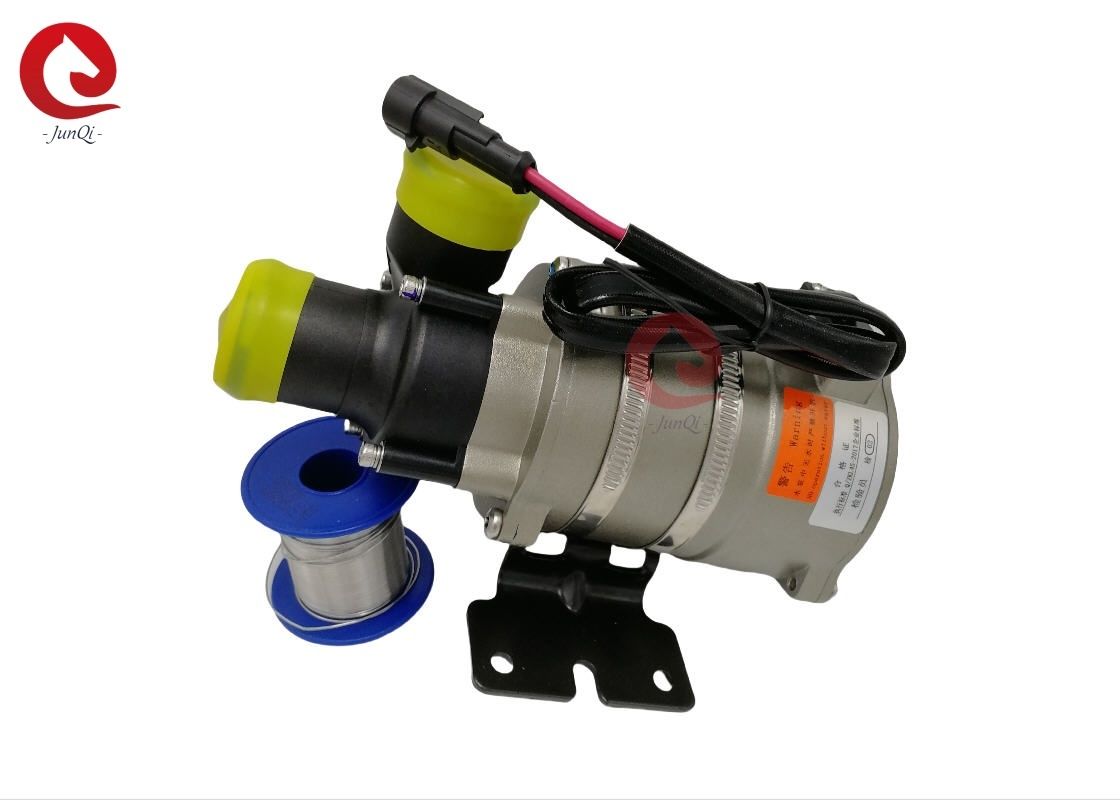

OWP-6000KL67 সিরিজ ব্রাশহীন ডিসি জল পাম্প
বুস্টিং / সার্কুলেশন / ভেরিয়েবল-ফ্রিকোয়েন্সি / নিম্ন-শব্দ / কেন্দ্রীভূত পাম্প
PWM নিয়ন্ত্রণ / সংকেত প্রতিক্রিয়া
■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)
পাম্প হেড আবাসন: পিপিএস + জিএফ
প্রবর্তক: পিপিএস + জিএফ
ঝাল গহ্বর: পিপিএস + জিএফ
শাফট হাতা: কার্বারুন্ডাম সংমিশ্রিত পদার্থ
খাদ: স্টেইনলেস স্টিল (3CR14) খাদ
চৌম্বক আবাসন: পিপিএস প্লাস্টিকের ক্যাপসুলেশন
সিল রিং: ইপিডিএম
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চৌম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের ফ্রেম: পিপিএ জিএফ
পাম্প আবাসন: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং + পিই পাউডার লেপ সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস ..
বন্ধনী: ইস্পাত
ব্র্যাকেট হুপ: 304 মার্কিন স্টেইনলেস স্টিল steel
আইপি 67 রেটিংয়ের ভিত্তিতে জলরোধী (en60529)
সংযোগকারী মডেল: AMP282104-1 (প্লাগ AMP282109-1 এর সাথে মিলছে)
অগ্রভাগ ব্যাস: 40 মিমি (1.5 ইঞ্চি) ■ মাউন্টিং নির্দেশ
OWP-6000KL সিরিজের পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা পূর্বে ভরাট প্রয়োজন,
প্ররোচক সর্বদা থাকে তা নিশ্চিত করার জন্য সিস্টেমের সর্বনিম্ন অবস্থানে পাম্প ইনস্টল করা হয়
তরল মধ্যে নিমগ্ন, বা পাওয়ার চালু হওয়ার আগে পাম্পটি পূর্বে ভরাট।
। অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং এ ব্যাপকভাবে ব্যবহৃত হয়
শীতল সঞ্চালন সিস্টেম।
। বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
চৌম্বকীয় শক্তি সংক্রমণ
◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
Wide বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ
◆ পিডব্লিউএম সংকেত গতি নিয়ন্ত্রণ (alচ্ছিক)
◆ ডায়াগনস্টিক সিগন্যাল আউটপুট (alচ্ছিক)
Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
Lar বিপরীত মেরুতা সুরক্ষা
Ry শুকনো চলমান সুরক্ষা
Vol ভোল্টেজ ওভার, বর্তমান সুরক্ষারও বেশি
◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা
1: পাম্প শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো চলতে পারে (15 পরে)
মিনিট শুকনো-চলমান, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড়ঝাঁপ শব্দ করে তোলে, আরও বাড়ছে
খাদ এবং খাদ আস্তিনে ঘর্ষণ।
2: আপনি যদি আরও ছোট ব্যাস ব্যবহার করেন তবে পাম্প ইনলেটকে সংযুক্ত করার জন্য প্রস্তাবিত ব্যাসের পাইপটি ব্যবহার করুন
পায়ের পাতার মোজাবিশেষ পাম্প খাঁড়ি, পাম্প নেতিবাচক চাপের কারণে, বাইরের বায়ু সহজ প্রবেশ করতে
পাইপলাইন দিয়ে পাম্প করুন, এটি পাম্পের কার্যকারিতা ক্ষয় করে তুলবে, এবং এয়ারকেও
বুদবুদ পাম্প ক্ষতি করতে।
3: পাম্প খাঁড়ি দিক থেকে দেখা হিসাবে, প্ররোচক ঘড়ির কাঁটার দিকে ঘুরিয়ে (তীরটি দেখুন)
আউটলেট পোর্ট)।
4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) ইনস্টল করার পরে
উল্লম্বভাবে, আউটলেট পোর্টটি wardর্ধ্বমুখী হওয়া উচিত।
5: শুকনো চলমান এড়াতে (বায়ু ইমপ্লেরে আটকে যায়), জল পাম্পের আউটলেট পোর্টটি উচিত
উল্লম্ব বা প্ররোচক উপরের হতে হবে।(চিত্র 1 দেখুন)
6: বায়ু তৈরির জন্য সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেমিতে কোনও কনুই নয়)
সহজেই স্রাব হয়ে যায়, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
7: তরল হিসাবে বড় শস্য অপরিষ্কার তরল সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না
মধ্যম .
Rature তাপমাত্রার পরামিতি
মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)
পরিবেষ্টিত পরিবেষ্টনের তাপমাত্রা: -40 ℃ থেকে + 120 ℃ (-40 ° F থেকে + 248 ° F)
সঞ্চয়ের তাপমাত্রা: -40 ℃ থেকে + 70 ℃ (-40 ° F থেকে + 158 ° F)
(100 to অবধি, তবে এটি পরিষেবা জীবনকে ছোট করবে)
■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100 ℃ (212 ° ফা))।
পরিষেবা জীবন রেটযুক্ত ভোল্টেজ এবং 36 ° (86 ° F) পরিবেষ্টনের ভিত্তিতে 20,000 ঘন্টােরও বেশি
তাপমাত্রা
■ ভোল্টেজ পরিসীমা
24V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহৃত হতে পারে তবে অতিরিক্ত বা খুব বেশি
কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্প হতে পারে না
তাপ বিকিরণ পরিবেষ্টনের সংস্পর্শে।
মাঝারি তরল: তরল মিশ্রণ (60০% গ্লাইকোলের নীচে জল)
। বৈদ্যুতিক পরামিতি
|
কার্যকরী ভোল্টেজ
(ভিডিসি)
|
হারের ক্ষমতা
(ডাব্লু)
|
রেটেড ফ্লো
(এল / এইচ)
|
মাত্রা
(মিমি)
|
ওজন
(ছ)
|
| 18-32v (24 ভি) |
190 ডাব্লু |
প্রশ্ন = 6000L / এইচ,
এইচ≥4 মি
|
202 * 90 * 105 |
1700 গ্রাম |
সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):
|
এএমপি 282104
(ম্যাচের প্লাগ AMP282109-1
|
ঘ |
ঘ |
| + 24 ভিডিসি |
জিএনডি |
প্রস্তাবিত ওয়্যার আকার (3% ভোল্টেজ ড্রপের উপর ভিত্তি করে)
| তারের বেধ |
দীর্ঘতম তার ব্যবহৃত |
| |
24v |
|
1.5 মিমি
|
16 মি |
|
2.5 মিমি
|
25 মি |
|
3 মিমি
|
31 মি |
|
4 মিমি
|
40 মি |
* তারের দৈর্ঘ্য বলতে পাম্প থেকে ব্যাটারির দূরত্ব বোঝায়
Ten মনোযোগ দিন
1. পরিবেষ্টনের পরিবেষ্টিত তাপমাত্রা: -40 ℃ --120।, ত্রি-উপাদানগুলির কাছাকাছি এড়াতে চেষ্টা করা উচিত
অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইনস্টলেশন সময় ইঞ্জিন, কাজ নিশ্চিত
পরিবেশ তাপমাত্রা
2. জল পাম্প ইনস্টলেশন অবস্থান যতটা সম্ভব কম জল কাছাকাছি হওয়া উচিত
স্তর, পাম্প পরিষেবা জীবন প্রসারিত।
৪. দয়া করে ধুলাবালি পরিবেশ থেকে দূরে পাম্পটি ব্যবহার করুন, পরিষেবাটি হ্রাস করার জন্য ধুলো ক্ষতিকারক
জীবন
৫. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, জ্যাম এড়াতে এবং এটিকে হ্রাস করতে ইমপ্লের-ব্লক করা উচিত
পাম্প সেবা জীবন
■ পারফরম্যান্স প্যারামিটার
বাহ্যিক মাত্রা:
উচ্চ ভলিউম অটো বৈদ্যুতিক জল পাম্প কুল্যান্ট প্রচলন ভারী দায়িত্ব
