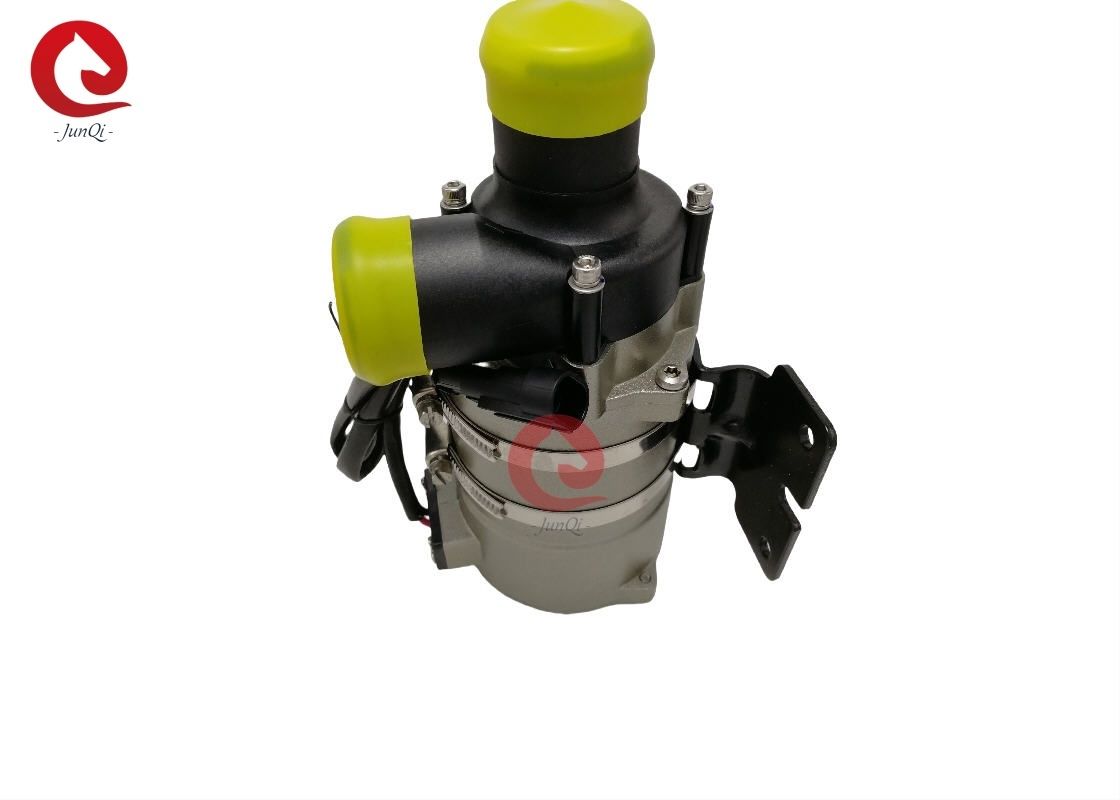

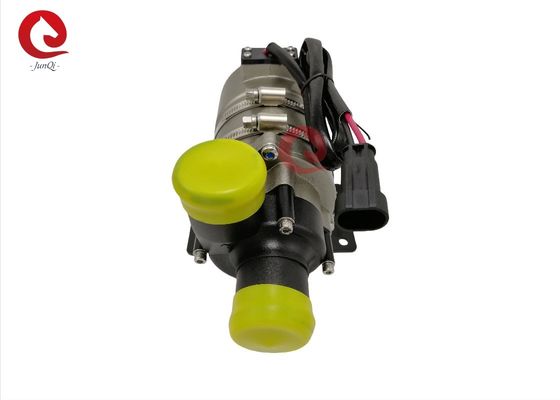

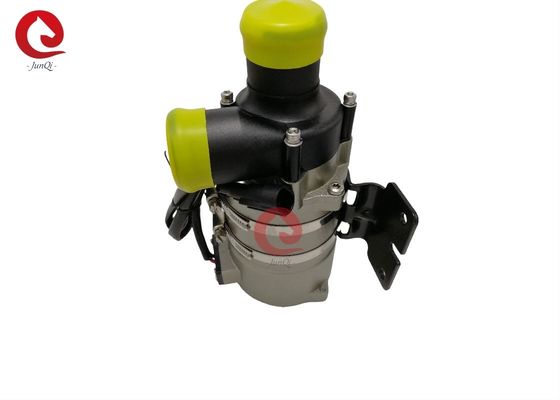

OWP-6000KL67 SERIES ব্রাশবিহীন ডিসি ওয়াটার পাম্প
বৃদ্ধি/সঞ্চালন/পরিবর্তনশীল-ফ্রিকোয়েন্সি/কম-শব্দ/কেন্দ্রাতিগ পাম্প
PWM নিয়ন্ত্রণ/সংকেত প্রতিক্রিয়া
■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
শীতলীকরণ সঞ্চালন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
■ বৈশিষ্ট্য
◆কেন্দ্রাতিগ পাম্প
◆চৌম্বকীয় বল ট্রান্সমিশন
◆উচ্চ দক্ষতা সম্পন্ন ব্রাশবিহীন ডিসি মোটর, কম বিদ্যুত খরচ, উচ্চ দক্ষতা, দীর্ঘ পরিষেবা জীবন।
◆বিস্তৃত তাপমাত্রা পরিসীমা সহ
◆PWM সংকেত গতি নিয়ন্ত্রণ (ঐচ্ছিক)
◆ডায়াগনস্টিক সংকেত আউটপুট (ঐচ্ছিক)
◆ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ
◆বিপরীত মেরুতা সুরক্ষা
◆শুকনো অবস্থায় চালানো থেকে সুরক্ষা
◆অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট সুরক্ষা
◆ওভারলোড, অতিরিক্ত তাপমাত্রা সুরক্ষা
■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে আসা সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: PPS+GF
ইম্পেলার: PPS+GF
শিল্ড ক্যাভিটি: PPS+GF
শ্যাফ্ট হাতা: কার্বোরান্ডাম যৌগিক পদার্থ
শ্যাফ্ট: স্টেইনলেস স্টীল (3CR14) শ্যাফ্ট
চুম্বক হাউজিং: PPS প্লাস্টিক ক্যাপসুলেশন
সিল রিং: EPDM
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রোটর: PPS প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং নাট: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশবিহীন মোটর
মোটর তারের ফ্রেম: PPA GF
পাম্প হাউজিং: বালি-বিস্ফোরণ এবং অ্যানোডাইজিং + PE পাউডার কোটিং সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।
ব্র্যাকেট: ইস্পাত
ব্র্যাকেট হুপ: US 304 স্টেইনলেস স্টীল
IP67 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
কানেক্টর মডেল: AMP282104-1 (ম্যাচ করা প্লাগ AMP282109-1)
নোজেল ব্যাস: 40 মিমি (1.5 ইঞ্চি)■ মাউন্টিং নির্দেশাবলী
OWP-6000KL সিরিজের পাম্পগুলি হল কেন্দ্রাতিগ পাম্প যেগুলির প্রি-ফিলিং প্রয়োজন,
সিস্টেমের সর্বনিম্ন অবস্থানে পাম্পটি ইনস্টল করা হয় যাতে ইম্পেলারটি সর্বদা
তরলে নিমজ্জিত থাকে, অথবা পাওয়ার চালু করার আগে পাম্পটি প্রি-ফিল করুন।
1: পাম্প শুকনো অবস্থায় চালানো উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো অবস্থায় চলতে পারে (15
মিনিট শুকনো অবস্থায় চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো অবস্থায় চললে শব্দ হবে, এছাড়াও
শ্যাফ্ট এবং শ্যাফ্ট স্লিভে ঘর্ষণ বৃদ্ধি করে।
2: পাম্প ইনলেট সংযোগ করার জন্য প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পাইপ ব্যবহার করেন
নলের পাম্প ইনলেট, পাম্পে নেতিবাচক চাপের কারণে, বাইরের বাতাস পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করা সহজ হবে,
এটি পাম্পের কর্মক্ষমতা হ্রাস করবে এবং বাতাসের বুদবুদগুলিও পাম্পের ক্ষতি করবে।
3: পাম্প ইনলেট দিক থেকে দেখলে, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।
4: পাম্প উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
5: শুকনো অবস্থায় চালানো (ইম্পেলারে বাতাস আটকে যাওয়া) এড়াতে, জল পাম্প আউটলেট পোর্টটি উল্লম্ব হওয়া উচিত বা
ইম্পেলারের উপরের দিকে হওয়া উচিত। (চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোন কনুই নেই) যাতে বাতাস
সহজে নির্গত হতে পারে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
7: সমুদ্রের জল বা অন্যান্য ভারী দূষণ বড় শস্যের অমেধ্য তরল হিসাবে ব্যবহার করা যাবে না
মাধ্যম ।
■ তাপমাত্রা পরামিতি
মাধ্যম তরল তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে + 185°F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40℃ থেকে +120℃ (-40°F থেকে +248°F)
সংরক্ষণ তাপমাত্রা: -40℃ থেকে +70℃ (-40°F থেকে +158°F)
(100 ℃ পর্যন্ত, তবে এটি পরিষেবা জীবন কমিয়ে দেবে)
■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100℃ (212°F)।
রেটেড ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টার বেশি।
■ ভোল্টেজ পরিসীমা
রেটেড 24V জল পাম্প, কার্যকরী পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব
কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি
তাপীয় বিকিরণ পরিবেশে উন্মুক্ত করা যাবে না।
মাধ্যম তরল: তরল মিশ্রণ (60% এর নিচে গ্লাইকল সহ জল)
■ বৈদ্যুতিক পরামিতি
কাজের ভোল্টেজ
(VDC)
রেটেড পাওয়ার
(W)
|
রেটেড ফ্লো
(L/H)
|
মাত্রা
(মিমি)
|
ওজন
(g)
|
18-32v (24V)
190W
|
Q=6000L/H,
H
|
| ≥ |
4m |
202*90*105
1700gকানেক্টর মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):AMP282104
|
(ম্যাচ করা প্লাগ AMP282109-1 |
1 |
2
|
+24VDC
GND
|
প্রস্তাবিত তারের আকার হল (3% ভোল্টেজ ড্রপের উপর ভিত্তি করে) |
তারের বেধ |
| সর্বাধিক ব্যবহৃত তারের দৈর্ঘ্য |
24v |
1.5 mm²
| 16m |
2.5 mm² |
| |
25m |
|
3 mm²
|
31m |
|
4 mm²
|
40m |
|
* তারের দৈর্ঘ্য মানে পাম্প থেকে ব্যাটারির দূরত্ব
|
■ মনোযোগ |
|
1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, তিনটি উপাদানের কাছাকাছি যাওয়া উচিত নয়
|
অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইনস্টলেশনের সময় ইঞ্জিন, কাজের নিশ্চয়তা দিন |
পরিবেশের তাপমাত্রা।
2. জল পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম জলের কাছাকাছি হওয়া উচিত
স্তর, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।
4. অনুগ্রহ করে ধুলোময় পরিবেশ থেকে পাম্পটি ব্যবহার করুন, ধুলো পরিষেবার কমাতে ক্ষতিকর
জীবন
5. জলের বিশুদ্ধতার প্রতি মনোযোগ দিন, জ্যাম এবং ইম্পেলার-ব্লক হওয়া এড়িয়ে চলুন
পাম্পের পরিষেবা জীবন
■
কর্মক্ষমতা পরামিতি
বাইরের মাত্রা:
