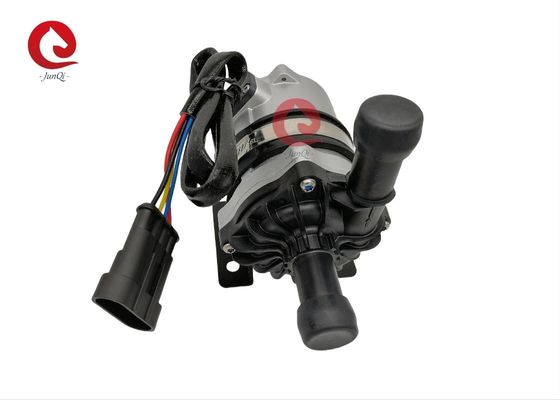

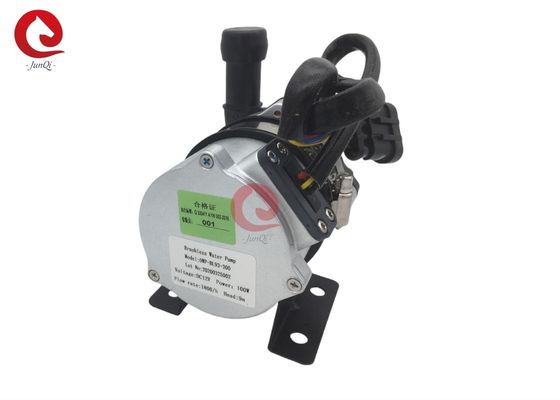

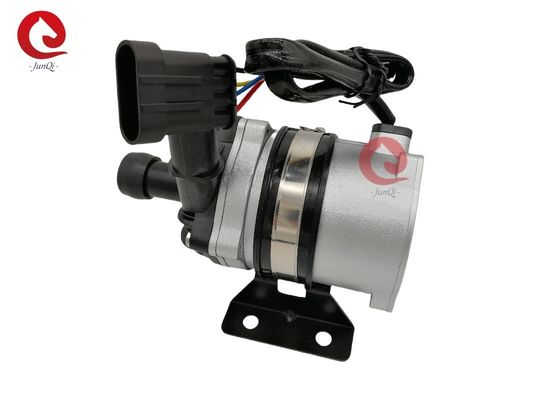

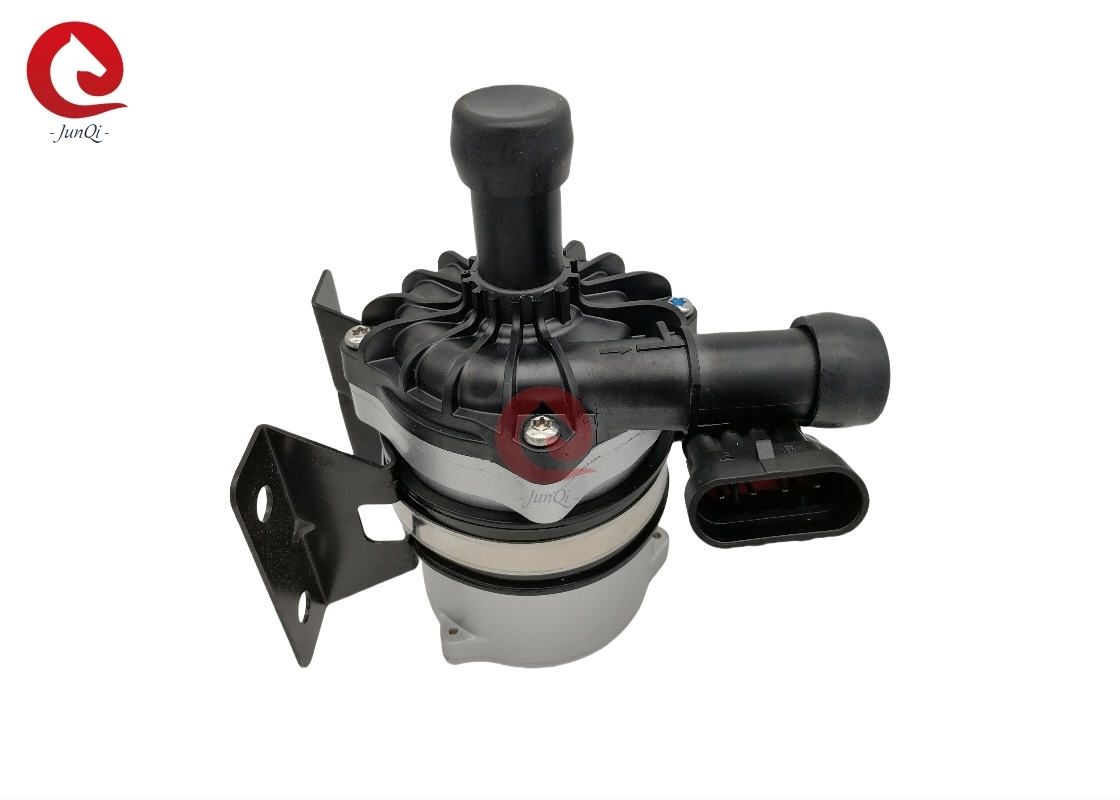

24V 100W ব্রাশলেস ডিসি মোটর জল পাম্প PWM নিয়ন্ত্রণ গ্লাইকোল ত্রুটি ডায়াগনস্টিকস কোলান্ট পাম্প

OWP-BL93-301 বৈদ্যুতিক জল পাম্প 24V DC 1800L/M, H=9M, PWM নিয়ন্ত্রণ সহ 100W BLDC জল পাম্প

বুম্পিং/সার্কুলেশন/ভেরিয়েবল ফ্রিকোয়েন্সি/নিম্ন গোলমাল/স্কিল পাম্প/পিডব্লিউএম নিয়ন্ত্রণ/ফাইল ফিডব্যাক

OWP-BL93-301 100W BLDC ওয়াটার পাম্প PWM কন্ট্রোল এবং ত্রুটির সাথে ডায়গনিস্টিকস কল্যান্ট পাম্প,গ্লাইকোল পাম্প,BLDC ওয়াটার পাম্প

■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন এবং জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য
◆ চৌম্বকীয় শক্তি প্রেরণ (শিল্ড পাম্প কাঠামো) সেন্ট্রিফুগাল পাম্প
◆উচ্চ দক্ষতাসম্পন্ন ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
◆বিস্তৃত অপারেটিং তাপমাত্রার সাথে
◆পিডব্লিউএম সিগন্যালের গতি নিয়ন্ত্রণ
◆স্থির প্রবাহ নিয়ন্ত্রণের সাথে
◆বিপরীত মেরুতা সুরক্ষা
◆শুষ্ক চলমান সুরক্ষা
◆ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
◆ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগের সাথে সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: পিপিএস + জিএফ
ইম্পেলার: পিপিএস+জিএফ
ঢাল গহ্বরঃ পিপিএস+জিএফ
শ্যাফ্ট স্লিভঃ কার্বন রজন কম্পোজিট উপাদান
শ্যাফ্টঃ স্টেইনলেস স্টীল শ্যাফ্ট
ম্যাগনেট হাউজিংঃ নাইলন প্লাস্টিকের ক্যাপসুল
সিলিং রিংঃ ইপিডিএম

■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং ইলেকট্রোম্যাগনেটঃ নাইলন প্লাস্টিকের ক্যাপসুলযুক্ত চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের কাঠামোঃ পিপিএ জিএফ
পাম্প হাউজিংঃ স্যান্ডব্লাস্টিং এবং ইমপ্রেনেশন চিকিত্সা সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস

ক্রেট: পাউডার লেপযুক্ত ইস্পাত
ব্র্যাকেট রিপঃ ইউএস 304 স্টেইনলেস স্টীল + ডিম্পিং রাবার রিং
IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
সংযোগকারী মডেলঃ AMP282106-1 ((ম্যাচিং প্লাগ AMP282088-1)
ডোজেলের ব্যাসার্ধঃ22.4 মিমি (অভ্যন্তরীণ ব্যাসঃ 16 মিমি)

■মডেল স্পেসিফিকেশন
OWP-BL93-301 (24VDC)
■মাউন্ট করার নির্দেশাবলী
OWP-BL93-300 সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যার জন্য প্রিফিল করা প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পরিপূর্ণ হয়।
1: পাম্পটি শুকনো চলতে হবে না, যদিও এটি 30 সেকেন্ডের জন্য শুকনো চলতে পারে (30 সেকেন্ডের শুকনো চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2:পাম্প ইনলেট সংযুক্ত করার জন্য প্রস্তাবিত ব্যাসাকার পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসাকার পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার, পাম্প মধ্যে নেতিবাচক চাপ কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5:শুষ্ক চলন এড়াতে (বায়ু চালকের মধ্যে আটকে থাকা),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা চালকের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপ উল্লম্বভাবে মাউন্ট করা উচিত (বা 20cm মধ্যে কোন কনুই) বায়ু সহজে নিষ্কাশন করতে, আউটলেট পাইপ 90 ডিগ্রী কম ব্যবহার করা উচিত নয়
কব্জি (চিত্র ২ দেখুন) ।

7: তরল মাধ্যম হিসেবে সমুদ্রের জল বা বড় শস্যের অশুচি তরল সহ অন্যান্য ভারী দূষণ ব্যবহার করা যাবে না।

তাপমাত্রা প্যারামিটার
মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +85°C (-40°F থেকে +185°F)
কাজের পরিবেশে তাপমাত্রাঃ -40°C থেকে +85°C (-40°F থেকে +185°F) আর্দ্রতা ≤90%
স্টোরেজ তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F) (১০০°C পর্যন্ত, কিন্তু এটি ব্যবহারের জীবনকে সংক্ষিপ্ত করবে)
■সিস্টেমের চাপ
-০.২ থেকে ২.৫ বার (১০০°সি)
নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।
■ভোল্টেজ পরিসীমা
নামমাত্র 12V জল পাম্প, 9V - 16V এর মধ্যে কাজযোগ্য পরিসীমা
নামমাত্র 24V জল পাম্প, 18V থেকে 30V এর মধ্যে কাজযোগ্য পরিসীমা
যদিও মোটরটি একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে,পাম্পটি বায়ুমণ্ডলীয় তাপীয় বিকিরণের সংস্পর্শে আসতে পারে না.

মাঝারি তরলঃ বিশুদ্ধ পানি, তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)


■বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র ৩ দেখুন):

■PWM অক্ষর

■সতর্কতা
1. ওয়ার্কিং পরিবেষ্টন তাপমাত্রাঃ -40°C- 85°C, ইনস্টলেশনের সময় তিনটি উপাদান অনুঘটক, গ্যাস নিষ্কাশন পাইপ সিস্টেম এবং ইঞ্জিন কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজ পরিবেশের তাপমাত্রা নিশ্চিত.
2পাম্পের সেবা জীবন বাড়ানোর জন্য পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত।
4. দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক
5. পানির বিশুদ্ধতা মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং impeller-ব্লক এড়াতে
■পারফরম্যান্স প্যারামিটার

• বাহ্যিক মাত্রা
•
•
•
