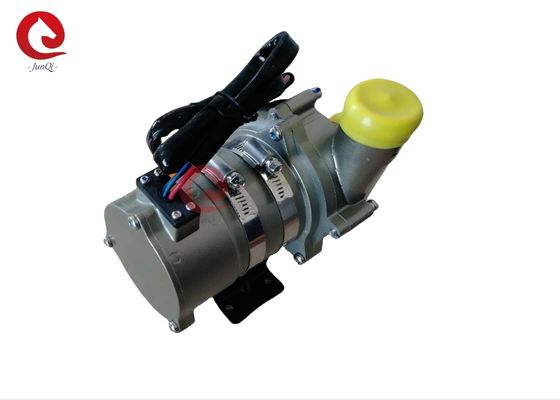

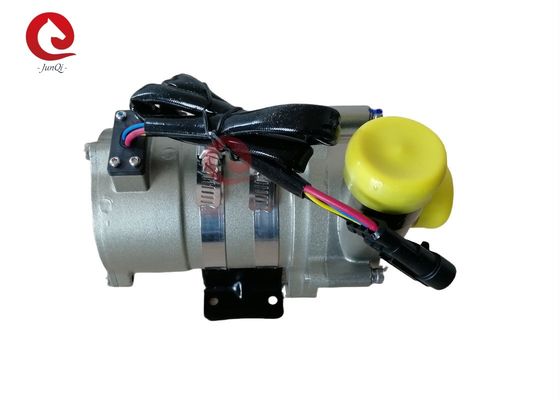

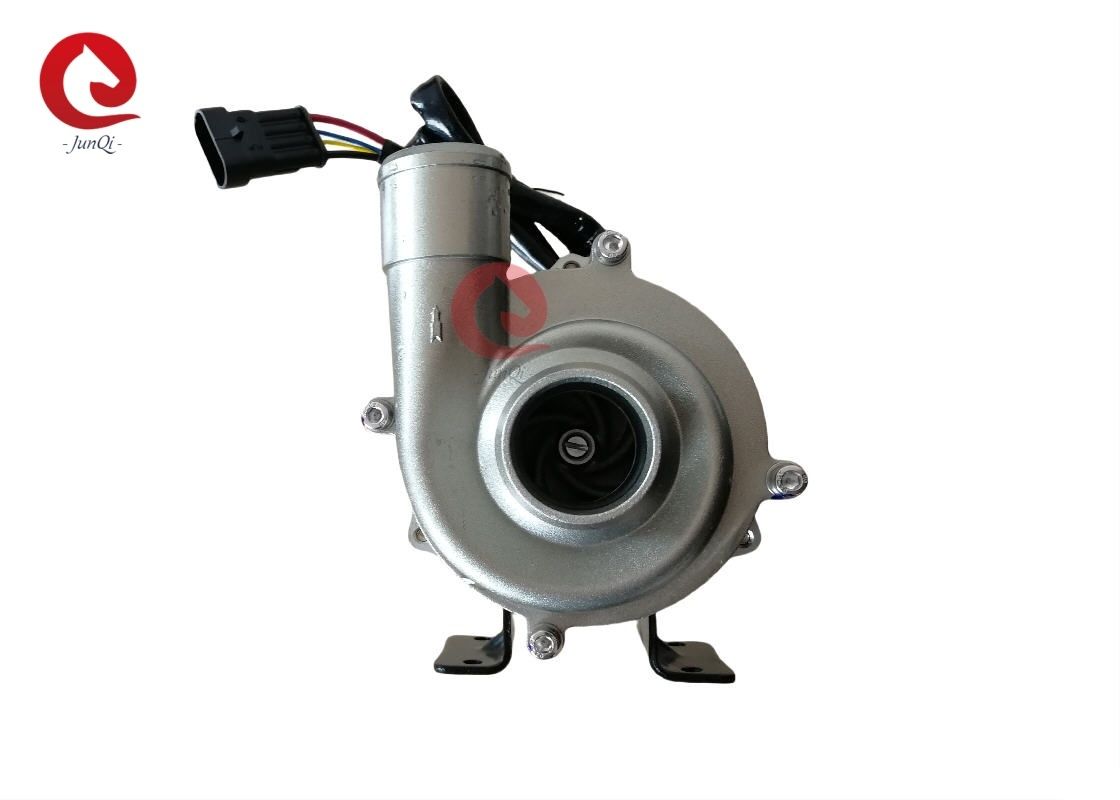

ব্রাশহীন ডিসি মোটর সেন্ট্রিফুগাল পাম্প ডিসি 24V 240W ভারী দায়িত্ব বৈদ্যুতিক জল পাম্প বৈদ্যুতিক বাস, ট্রাক ব্যাটারি এবং নিয়ামক শীতল সঙ্গে PWM জন্য
OWP-7000KL67 240W ভারী দায়িত্ব বৈদ্যুতিক জল পাম্প বৈদ্যুতিক বাস / ট্রাক ব্যাটারি এবং নিয়ামক শীতল সিস্টেমের জন্য
■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং
শীতল সঞ্চালন ব্যবস্থা।
■ বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বকীয় শক্তি প্রেরণ
◆ উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
◆ বিস্তৃত অপারেটিং তাপমাত্রার সাথে
◆ পিডব্লিউএম সিগন্যাল গতি নিয়ন্ত্রণ ((ঐচ্ছিক)
◆ ডায়াগনস্টিক সিগন্যাল আউটপুট (ঐচ্ছিক)
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ করে
◆ বিপরীত মেরুতা সুরক্ষা
◆ শুষ্ক চলমান সুরক্ষা
◆ ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
◆ অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা সুরক্ষা
■ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগের সাথে সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: ডাই কাস্টিং অ্যালুমিনিয়াম খাদ
ইম্পেলার: পিপিএস+জিএফ
ঢাল গহ্বরঃ পিপিএস+জিএফ
শ্যাফ্ট হোলঃ কার্বোরন্ডাম কম্পোজিট উপাদান
শ্যাফ্টঃ স্টেইনলেস স্টীল ((3CR14) শ্যাফ্ট
ম্যাগনেট হাউজিংঃ পিপিএস প্লাস্টিকের ক্যাপসুল
সিলিং রিংঃ ইপিডিএম
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রটারঃ পিপিএস প্লাস্টিকের ক্যাপসুলার চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের কাঠামোঃ পিপিএ জিএফ
পাম্প হাউজিংঃ ধূলিকণা এবং anodizing + পিই গুঁড়া লেপ সঙ্গে ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।
ক্রেটঃ স্টিল
ব্র্যাকেট হুইপঃ US 304 স্টেইনলেস স্টীল
IP67 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
সংযোগকারী মডেলঃ AMP282104-1 (সমন্বিত প্লাগ AMP282109-1)
ডোজেল ব্যাসঃ ৪০ মিমি (১.৫ ইঞ্চি)
■ মাউন্ট করার নির্দেশাবলী
OWP-7000KL67 সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যা প্রাক-ভরাট প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে ইম্পেলার সবসময় নিশ্চিত হয়
তরল মধ্যে নিমজ্জিত, বা পাওয়ার চালু করার আগে পাম্প প্রাক ভরাট.
1: পাম্প শুকনো চলমান করা উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো চলমান হতে পারে (15 পরে
মিনিটের ড্রাই-রানিং, এটি স্বয়ংক্রিয়ভাবে বন্ধ হবে), ড্রাই-রানিং শব্দ তৈরি করবে, এছাড়াও বৃদ্ধি
শ্যাফ্ট এবং শ্যাফ্ট স্লিভের ঘর্ষণ।
2: যদি আপনি একটি ছোট ব্যাসার্ধ ব্যবহার করেন, তাহলে পাম্প ইনলেট সংযোগ করার জন্য প্রস্তাবিত ব্যাসার্ধের পাইপ ব্যবহার করুন
পাইপ পাম্প ইনলেট, পাম্প মধ্যে নেতিবাচক চাপ কারণে, বাইরের বায়ু সহজ
পাইপলাইন মাধ্যমে পাম্প, এটা পাম্প কর্মক্ষমতা অবনতি করতে হবে, এবং এছাড়াও বায়ু
বুদবুদ পাম্পকে ক্ষতিগ্রস্ত করে।
3: পাম্প ইনলেট দিক থেকে দেখা যায়, impeller ঘড়িঘড়ি বিন্দুতে ঘোরা (উপরের তীর দেখুন)
আউটলেট পোর্ট) ।
4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন)
উল্লম্বভাবে, আউটলেট পোর্ট উপরে হওয়া উচিত।
5: শুষ্ক চলমান এড়াতে (বায়ু impeller মধ্যে আটকে),জল পাম্প আউটলেট পোর্ট করা উচিত
উল্লম্ব বা চালকের উপরের অংশে (চিত্র 1 দেখুন)
6: সংযুক্ত পাইপ উল্লম্বভাবে মাউন্ট করা উচিত (বা 20cm মধ্যে কোন কনুই) বায়ু করতে
সহজেই নিষ্কাশন করা হলে, আউটলেট পাইপটি 90 ডিগ্রি কোণার চেয়ে কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন) ।
7: তরল হিসাবে সমুদ্রের জল বা বড় শস্য অমেধ্য তরল সঙ্গে অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না
মাঝারি.
তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রাঃ -40°C+৮৫°C(-40°F থেকে +185°F)
কাজের পরিবেষ্টিত তাপমাত্রাঃ -40°C+১২০°C(-40°F থেকে +248°F)
সংরক্ষণের তাপমাত্রা:-৪০°C+৭০°C(-40°F থেকে +158°F)
(১০০ পর্যন্ত)°C, কিন্তু এটি সেবা জীবন সংক্ষিপ্ত হবে)
■সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100°C(২১২ ডিগ্রি ফারেনহাইট) ।
সেবা জীবন নামমাত্র ভোল্টেজের উপর ভিত্তি করে 20,000 ঘন্টা বেশি এবং 36°C(86°F) পরিবেশে
তাপমাত্রা।
■ভোল্টেজ পরিসীমা
নামমাত্র 24V জল পাম্প, 18V থেকে 32V এর মধ্যে কাজযোগ্য পরিসীমা
যদিও মোটর একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রা পরিসীমা ব্যবহার করা যেতে পারে, কিন্তু অত্যধিক বা খুব
কম ভোল্টেজ এবং তাপমাত্রা মোটর সেবা জীবন প্রভাবিত করবে, পাম্প হতে পারে না
পরিবেশের তাপীয় বিকিরণের সংস্পর্শে।
মাঝারি তরলঃ তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)
■বৈদ্যুতিক পরামিতি
|
কাজের ভোল্টেজ
(ভিডিসি)
|
নামমাত্র শক্তি
(ডাব্লু)
|
নামমাত্র প্রবাহ
(L/H)
|
মাত্রা
(মিমি)
|
ওজন
(জ)
|
| 24V ((18V-32V) |
২৪০ ওয়াট |
Q=২৮০০L/H,
এইচ≥16M
|
190*90*157 |
২২০০ গ্রাম |
সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র ৩ দেখুন):
|
AMP282104
(সমন্বিত প্লাগ AMP282109-1)
|
1 |
2 |
| +২৪ ভোল্ট |
জিএনডি |
| তারের বেধ |
ব্যবহৃত দীর্ঘতম তার* |
| |
২৪ ভোল্ট |
| 1.5 মিমি2 |
১৬ মিটার |
| 2.5 মিমি2 |
২৫ মিটার |
| ৩ মিমি২ |
৩১ মিটার |
| ৪ মিমি |
৪০ মিটার |
প্রস্তাবিত তারের আকার (৩% ভোল্টেজ ড্রপ উপর ভিত্তি করে)
*তারের দৈর্ঘ্য মানে পাম্প থেকে ব্যাটারি পর্যন্ত দূরত্ব
■সতর্কতা
1. কাজের পরিবেষ্টিত তাপমাত্রাঃ-40°C--120°C, ইনস্টলেশনের সময় তিন উপাদানীয় অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত,কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা.
2পাম্পের সেবা জীবন বাড়ানোর জন্য পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত।
4. দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক
5. পানির বিশুদ্ধতা মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং impeller-ব্লক এড়াতে
■পারফরম্যান্স প্যারামিটার
প্রোডাক্ট ট্যাগঃ24VDC OWP-7000KL67 উচ্চ চাপ স্বয়ংক্রিয় বৈদ্যুতিক জল পাম্প সর্বোচ্চ প্রবাহ 5500L / H BYD YUTONG BEV বাস জন্য
