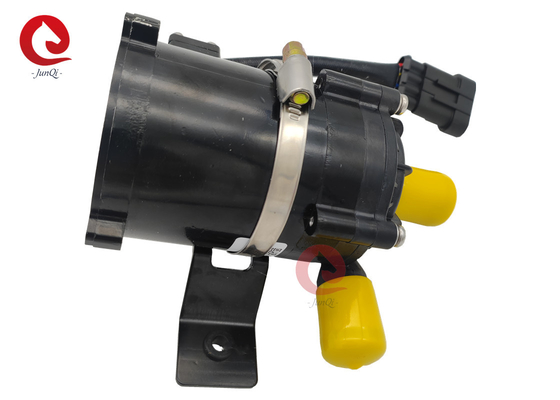

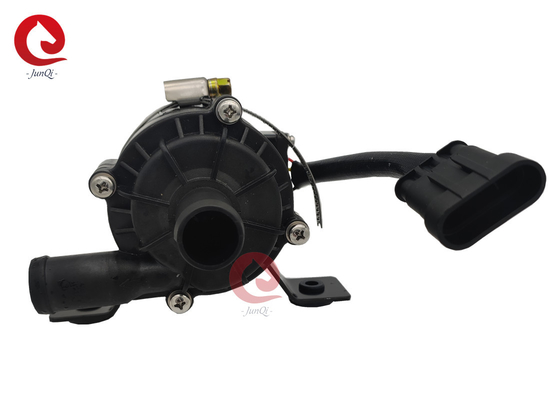

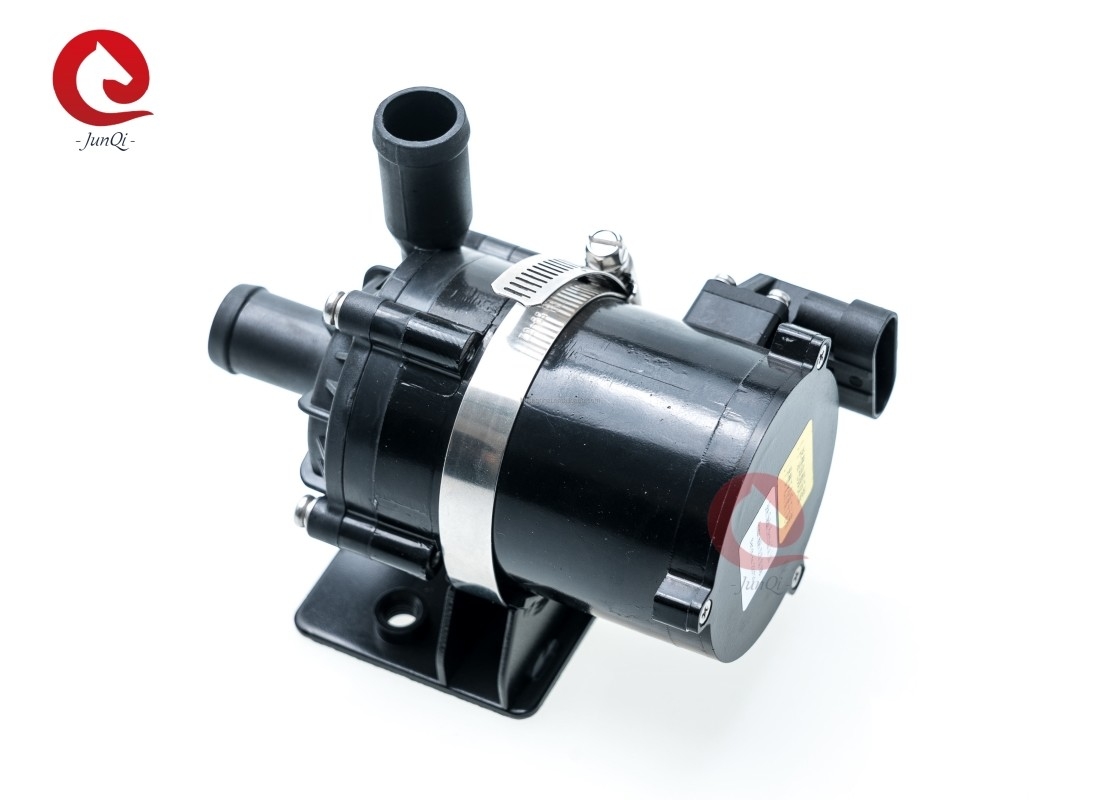

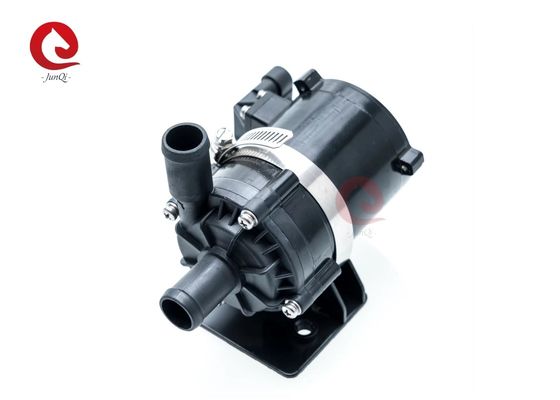

কুলিং সহায়িকা 24 12 ভিডিসি ব্রাশলেস ডিসি মোটর জল পাম্প 80 ডাব্লু এসইভি ইভি হিটিং সার্কুলেশনের জন্য

এইচইভি বা বৈদ্যুতিক গাড়ির বৈদ্যুতিক জল পাম্প,ব্যাটারি শীতলকরণ,কুল্যান্ট পাম্প,বৈদ্যুতিক গাড়ির পাম্প

DKB80 সিরিজ অটোমোবাইল বৈদ্যুতিক জল পাম্প

বুম্পিং/সার্কুলেশন/ভেরিয়েবল ফ্রিকোয়েন্সি/নিম্ন গোলমাল/স্কিল পাম্প/পিডব্লিউএম নিয়ন্ত্রণ/সিগন্যাল ফিডব্যাক

♣ অ্যাপ্লিকেশন

HEV ((Hybrid Electric Vehicle),EV ((Electric Vehicles), ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতল সার্কুলেশন সিস্টেমের জন্য প্রযোজ্য।

1হাইব্রিড ইলেকট্রিক যানবাহন (এইচইভি), এক্সটেন্ডেড রেঞ্জ ইলেকট্রিক যানবাহন (ইআরইভি) মোটর ইঞ্জিন এবং নিয়ন্ত্রণ সিস্টেমের শীতল চক্র।

2. খাঁটি বৈদ্যুতিক মাইক্রোবাস ইঞ্জিন এবং নিয়ন্ত্রণ সিস্টেম শীতল চক্র, ব্যাটারি সহায়ক গরম এবং শীতল চক্র।

3টার্বোচার্জার শীতল চক্র।

4ইঞ্জিনের জল শীতল চক্র।

5. ১২ কিলোওয়াট প্রিহিটার ওয়াটার চক্র।

6. অন্যান্য শীতল সিস্টেম ব্যবহার

♣ বৈশিষ্ট্য

* এক পর্যায়ের সেন্ট্রিফুগাল পাম্প

* চৌম্বকীয় শক্তি সংক্রমণ (শিল্ড পাম্প গঠন)

* উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

* বিস্তৃত অপারেটিং তাপমাত্রার সাথে

* পিডব্লিউএম সিগন্যাল স্পিড কন্ট্রোলিং (বিকল্প পিজি সিগন্যাল ফিডব্যাক)

* ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে

* বিপরীত মেরুতা সুরক্ষা

* শুষ্ক চলমান সুরক্ষা

* ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা

* ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

* অটোমোবাইল গ্রেড ইলেকট্রনিক উপাদান

♣ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগ অংশ)

পাম্প হেড হাউজিং: পিপিএস + জিএফ

ইম্পেলার: পিপিএস+জিএফ

ঢাল গহ্বরঃ পিপিএস+জিএফ

শ্যাফ্ট বিয়ারিংঃ কার্বন রজন কম্পোজিট উপকরণ+ জিরকোনিয়া সিরামিক ওয়াশার

শ্যাফ্টঃ খালি স্টেইনলেস স্টীল শ্যাফ্ট

রটারঃ নাইলন ইনজেকশন প্যাক

সিলিং রিংঃ ইপিডিএম

♣ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং ইলেকট্রোম্যাগনেটঃ চুম্বক + নাইলন ইনজেকশন প্যাক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটর: ব্রাশহীন মোটর

মোটর তারের কাঠামোঃ পিপিএ + জিএফ (সাদা)

পাম্প হাউজিংঃ অ্যালুমিনিয়াম খাদ

ক্রেটঃ SUS 304 স্টেইনলেস স্টীল

ব্র্যাকেট রিপঃ ইউএস 304 স্টেইনলেস স্টীল + ডিম্পিং রাবার রিং

IP67 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী

সংযোগকারীঃ ৩ পিন বা ৪ পিন (পিজি সিগন্যাল ফিডব্যাক সহ)

ডোজেলের ব্যাসার্ধঃ22.6 মিমি (অভ্যন্তরীণ ব্যাসার্ধঃ 16 মিমি)

♣ মডেল স্পেসিফিকেশন

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

মাউন্টিং ব্র্যাকেটের মডেল সুফিক্স সহঃ SR (যেমনঃDKB80-12ASR)

পিজি সিগন্যাল ফিডব্যাক পিন মডেল সুফিক্সঃপিজি (যেমনঃDKB80-12APG)

♣ মাউন্ট করার নির্দেশাবলী

DKB80 সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যার জন্য প্রিফিল করা প্রয়োজন,

পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পরিপূর্ণ হয়।

1: পাম্পটি শুকনো চলতে হবে না, যদিও এটি 30 সেকেন্ডের জন্য শুকনো চলতে পারে (30 সেকেন্ডের শুকনো চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2: পাম্প ইনলেট সংযোগ প্রস্তাবিত ব্যাসাকার পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসাকার পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার, পাম্প মধ্যে নেতিবাচক চাপ কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5: শুষ্ক চলন এড়াতে (বায়ু ইম্পেলারে আটকে যায়),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা ইম্পেলারের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপ উল্লম্বভাবে মাউন্ট করা উচিত (বা 20cm মধ্যে কোন কনুই) বায়ু সহজে নিষ্কাশন করতে, আউটলেট পাইপ 90 ডিগ্রী কম ব্যবহার করা উচিত নয়

কব্জি (চিত্র ২ দেখুন) ।

7: তরল মাধ্যম হিসেবে সমুদ্রের জল অথবা বড় শস্যের অশুচি পদার্থের সাথে অন্যান্য ভারী দূষণ ব্যবহার করবেন না ।

♣ তাপমাত্রা পরামিতি

মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +120°C (-40°F থেকে + 248°F)

কাজের পরিবেষ্টিত তাপমাত্রাঃ -40°C থেকে +100°C (-40°F থেকে +212°F)

সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)

(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)

♣ সিস্টেমের চাপ

-০.২ থেকে ২.৫ বার (১০০°সি)

নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।

♣ ভোল্টেজ পরিসীমা

নামমাত্র 12V জল পাম্প, 9V - 16V এর মধ্যে কাজযোগ্য পরিসীমা

নামমাত্র 24V জল পাম্প, 18V থেকে 30V এর মধ্যে কাজযোগ্য পরিসীমা

যদিও মোটরটি একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে,পাম্পটি বায়ুমণ্ডলীয় তাপীয় বিকিরণের সংস্পর্শে আসতে পারে না.

মাঝারি তরলঃ বিশুদ্ধ পানি, তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)

♣ বৈদ্যুতিক পরামিতি

♣কানেক্টর মডেল এবং পিন

♣ মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রাঃ-40°C--120°C, ইনস্টলেশনের সময় তিন উপাদানীয় অনুঘটক, গ্যাস নিষ্কাশন পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত,কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা.

2পানির পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব কম পানির স্তরের কাছাকাছি হওয়া উচিত, পাম্পের সেবা জীবন বাড়ানোর জন্য।

3. জল প্রতিরোধের হ্রাস করার জন্য, যতটা সম্ভব ইনস্টলেশনের পাইপিং মধ্যে হাতুড়ি সংখ্যা কমাতে হবে, পাম্প থেকে 20 সেমি মধ্যে কোন হাতুড়ি নিশ্চিত।

4. দয়া করে ধুলো পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক

5. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করার জন্য জ্যাম এবং ইমপেলার-ব্লক করা এড়িয়ে চলুন।

♣ কার্ভ চার্ট

♣ সামগ্রিক মাত্রা
