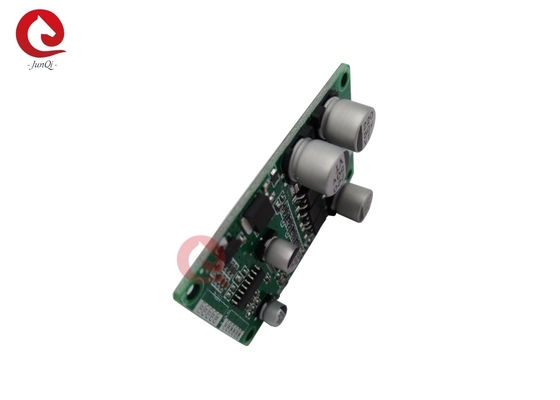

ওয়ার্কিং ভোল্টেজের বিস্তৃত পরিসর 7 ~ 48VDC ম্যাক্স 10A ব্রাশহীন ডিসি ড্রাইভ বোর্ড JYQD_V7.3B হল সেন্সর সহ 3-ফেজ বিএলডিসি মোটরের জন্য

ওয়ার্কিং ভোল্টেজ 7 ~ 48VDC ম্যাক্স 10A ব্রাশহীন ডিসি ড্রাইভ বোর্ড JYQD_V7.3B হল সেন্সর সহ 3-ফেজ বিএলডিসি মোটরের জন্য

পণ্যের বর্ণনাঃ

অ্যাপ্লিকেশন নোটঃ

1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি ড্রাইভার বোর্ডে নির্দিষ্ট পরিসীমা অতিক্রম করতে পারে না।

2. এই ড্রাইভার বোর্ড 120 ডিগ্রি হল ব্রাশহীন ডিসি মোটর জন্য উপযুক্ত। সমস্ত নির্মাতারা √ লাইন ক্রম ড্রাইভ বোর্ডের লাইন ক্রম অনুরূপ না।গ্রাহকরা বাস্তব পরিস্থিতি অনুযায়ী হল লাইন ক্রম বা মোটর তিন ফেজ লাইন ক্রম সামঞ্জস্য করতে পারেনসর্বোত্তম ড্রাইভিং এফেক্ট অর্জন করুন ।

3. JYQD_V7.3B ড্রাইভ বোর্ড খালি বোর্ড, ড্রাইভ ক্ষমতা 100W এর নিচে মোটর তাপ অপসারণ জোর করার প্রয়োজন নেই, স্বাভাবিক বায়ুচলাচল নিশ্চিত করতে হবে।

4ড্রাইভারের বোর্ডে থাকা ৫ ভোল্ট আউটপুট পোর্টটি বাইরের বৈদ্যুতিক সরঞ্জামগুলির সাথে সংযুক্ত করা নিষিদ্ধ।এটা শুধুমাত্র গতি নিয়ন্ত্রণ এবং বিপরীত জন্য এই বোর্ডের বাহ্যিক potentiometers এবং সুইচ সংযোগ করার জন্য উপযুক্ত.

5. JYQD_V7.3B ড্রাইভার বোর্ডে সিগন্যালটি মোটর স্পিড ইমপ্লাস আউটপুট সিগন্যাল, এবং আউটপুট বর্তমান 5mA এর চেয়ে কম।

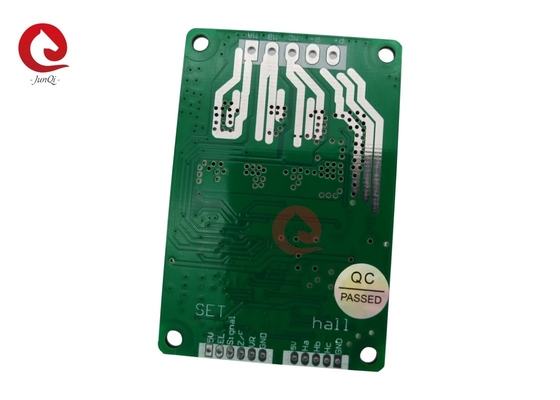

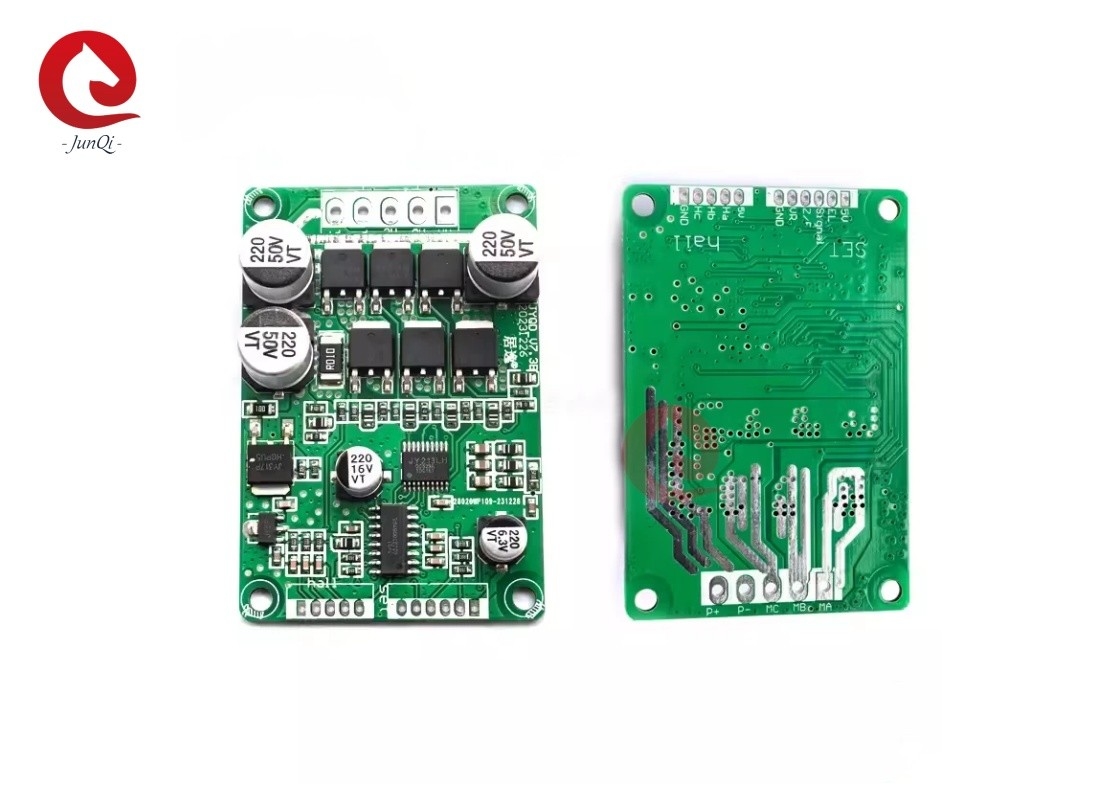

ওয়্যারিং চিত্রপোর্ট বর্ণনাঃ

1. হল সেন্সর পোর্ট
জিএনডি ∙ হল নেগেটিভ পোল
সদর দপ্তর ∙ হল সদর দপ্তর
এইচ বি ∙ হল এইচ বি
হাহাহা
৫ ভোল্ট ∙ হল পজিটিভ পোল

2কন্ট্রোল পোর্ট
জিএনডি ড্রাইভার বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
ভিআর গতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ 0V-5V গতি নিয়ন্ত্রণ,নিম্ন থেকে উচ্চ থেকে রৈখিক গতি নিয়ন্ত্রণ। পিডব্লিউএম গতি নিয়ন্ত্রণ ড্রাইভার বোর্ডের সাথে গ্রাউন্ড করা প্রয়োজন।
Z/F ️ ঘোরানো দিক নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ 0V-5V গতি নিয়ন্ত্রণ, নিম্ন থেকে উচ্চ থেকে রৈখিক গতি নিয়ন্ত্রণ।PWM গতি নিয়ন্ত্রণ ড্রাইভার বোর্ড সঙ্গে গ্রাউন্ড করা প্রয়োজন.
সিগন্যাল √ মোটর স্পিড ইমপলস সিগন্যাল আউটপুট পোর্ট, 5V ইমপলস সিগন্যাল
EL ️ পোর্ট কন্ট্রোল সক্ষম করুন। কাজ করার জন্য 5V সংযোগ করুন, কাজ নিষিদ্ধ করার জন্য GND সংযোগ করুন।
৫ ভোল্ট ০ ড্রাইভারের বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পন্টিওমিটার বা গতি সামঞ্জস্য এবং বিপরীতমুখী অপারেশনের জন্য সুইচ।

3পাওয়ার পোর্ট
P+ ️ DC +
পি- ০ ডিসি-
এমসি ∙ মোটর ফেজ সি
এমবি ∙ মোটর ফেজ বি
এমএ ০ মোটর ফেজ এ

4. দয়া করে মোটর ফেজ তারের এবং হল তারের খুব দীর্ঘ না হতে মনোযোগ দিন. এটি সংকেত হস্তক্ষেপ কারণ হবে যদি তারের খুব দীর্ঘ.

5কন্ট্রোল পোর্ট এবং পাওয়ার পোর্টের পোর্ট স্পেসিং যথাক্রমে ২.০ মিমি এবং ৩.৯৬ মিমি।

6তাপ ডিঙ্ক যোগ বা তাদের স্থাপন যখন ড্রাইভ বোর্ড নিরোধক মনোযোগ দিতে।

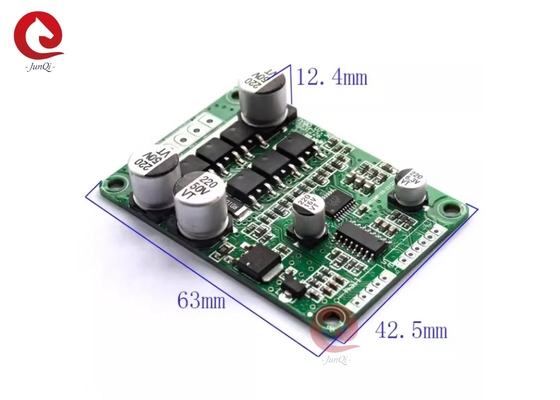

ড্রাইভ বোর্ডের মাত্রা ((মিমি):
