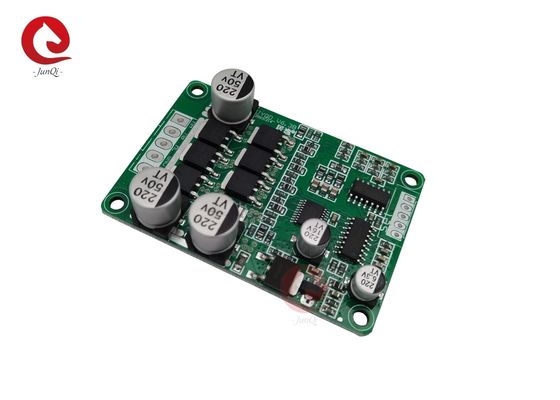

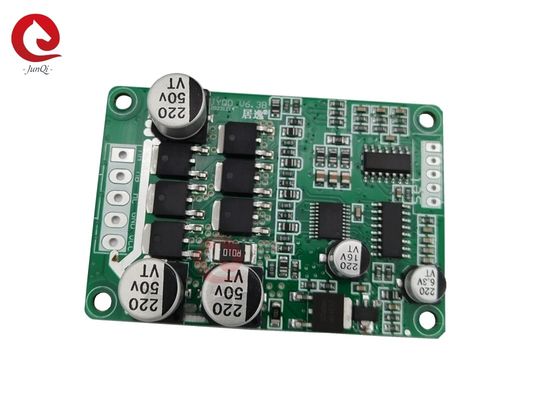

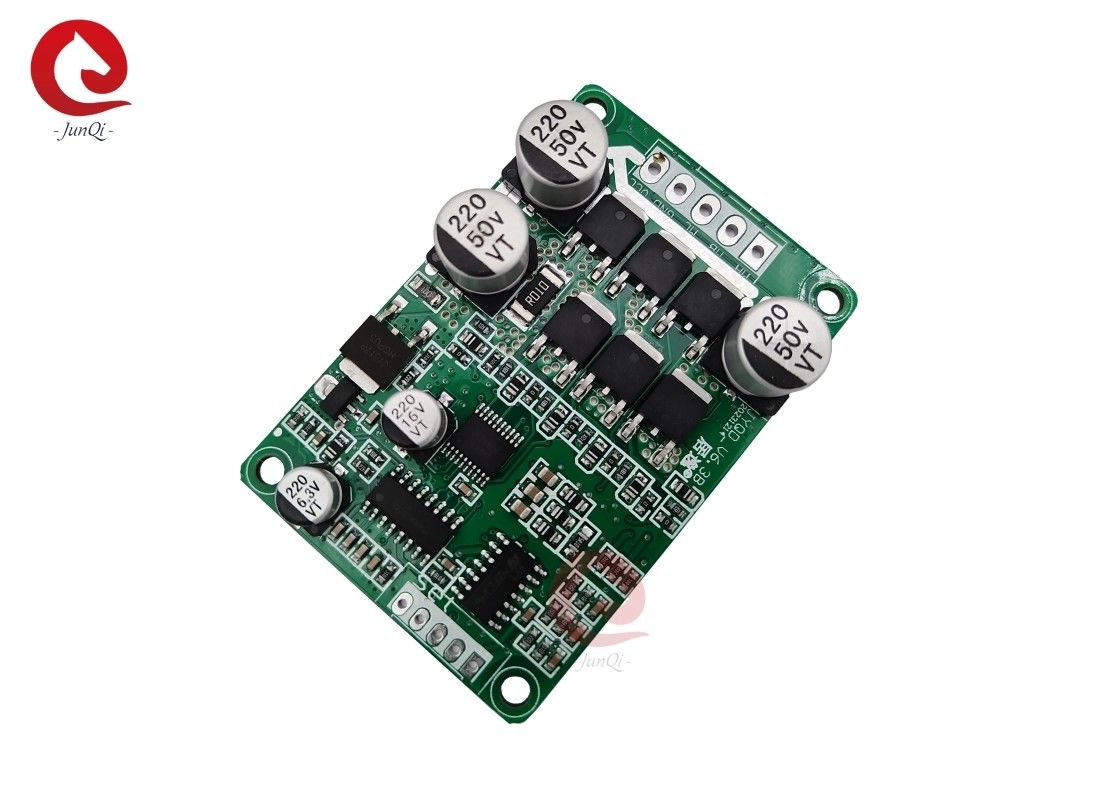

DC7-48V ব্রাশহীন মোটর ড্রাইভ বোর্ড JYQD_V6.3B 3Phase Sensorless BLDC মোটরের জন্য

DC7-48V ব্রাশহীন মোটর ড্রাইভ বোর্ড JYQD_V6.3B 3Phase Sensorless BLDC মোটরের জন্য

বর্ণনাঃ

ওয়্যারিং ডায়াগ্রাম এবং পোর্ট বর্ণনাঃ

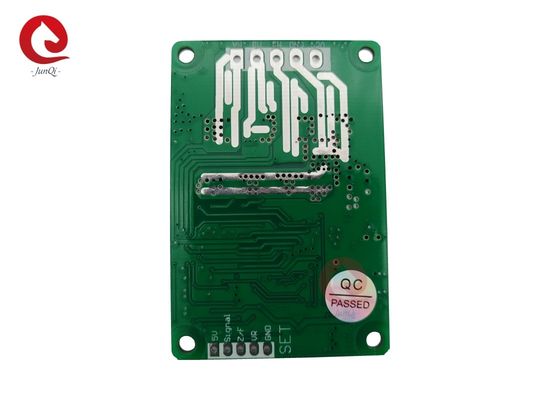

1. কন্ট্রোল পোর্ট

জিএনডি ড্রাইভার বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

ভিআর গতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ 0V-5V গতি নিয়ন্ত্রণ, নিম্ন থেকে উচ্চ থেকে রৈখিক গতি নিয়ন্ত্রণ। পিডব্লিউএম গতি নিয়ন্ত্রণ ড্রাইভার বোর্ডের সাথে গ্রাউন্ড করা প্রয়োজন।

Z/F ️ ঘোরানো দিক নিয়ন্ত্রণ পোর্ট। এক দিকের সাথে 5V সংযোগ করুন বা কোনও সংযোগ নেই, অন্য দিকে GND সংযোগ করুন।

সিগন্যাল √ মোটর স্পিড ইমপলস সিগন্যাল আউটপুট পোর্ট, 5V ইমপলস সিগন্যাল

৫ ভোল্ট ০ ড্রাইভারের বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পন্টিওমিটার বা গতি সামঞ্জস্য এবং বিপরীতমুখী অপারেশনের জন্য সুইচ।

2পাওয়ার পোর্ট

P+/VCC ️ DC +

পি-/জিএনডি ∙ ডিসি -

এমসি ∙ মোটর ফেজ সি

এমবি ∙ মোটর ফেজ বি

এমএ ০ মোটর ফেজ এ

3. দয়া করে মোটর ফেজ তারের এবং হল তারের খুব দীর্ঘ না হতে মনোযোগ দিন. এটি সংকেত হস্তক্ষেপ কারণ হবে যদি তারের খুব দীর্ঘ.

4কন্ট্রোল পোর্টের দূরত্ব: ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্ব:3.96 মিমি।

5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে বিচ্ছিন্নতা মনোযোগ দিন।

অ্যাপ্লিকেশন নোটঃ

1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না।

2. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরগুলির জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভাল না হয় (যেমন স্টার্ট জিটার,বিপরীত দিকেমোটরটি লোড ছাড়াই কাজ করছে, গতি স্থিতিশীল নয়, কার্যকারিতা কম এবং লোড দিয়ে শুরু করা যায় না।) গ্রাহকরা সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্ষমতা সামঞ্জস্য করতে পারেন.

3.JYQD_V6.3B ড্রাইভ বোর্ডটি খালি বোর্ড, 100W এর নিচে ড্রাইভ পাওয়ার মোটরকে তাপ অপসারণের জন্য জোর করার দরকার নেই, স্বাভাবিক বায়ুচলাচল নিশ্চিত করতে হবে।

4ড্রাইভারের বোর্ডে ৫ ভোল্টের আউটপুট পোর্টটি বাইরের বৈদ্যুতিক সরঞ্জামগুলির সাথে সংযুক্ত করা নিষিদ্ধ।এটা শুধুমাত্র গতি নিয়ন্ত্রণ এবং বিপরীত জন্য এই বোর্ডের বাহ্যিক potentiometers এবং সুইচ সংযোগ করার জন্য উপযুক্ত.

5JYQD_V6.3B ড্রাইভার বোর্ডে সিগন্যালটি মোটর স্পিড ইমপ্লাস আউটপুট সিগন্যাল এবং আউটপুট বর্তমান 5mA এর চেয়ে কম।

ড্রাইভ বোর্ডের মাত্রা ((মিমি):
