উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Junqi |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | Jyqd_v6.3b |
ন্যূনতম চাহিদার পরিমাণ: | 2 পিসি (নমুনা উপলব্ধ) |
---|---|
মূল্য: | USD6-USD8/PC |
প্যাকেজিং বিবরণ: | রফতানির জন্য স্যুট |
ডেলিভারি সময়: | অর্ডার পরিমাণ / আলোচনা সাপেক্ষে উপর নির্ভর করে |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
যোগানের ক্ষমতা: | 10000PCS প্রতি মাসে |
মডেল: | Jyqd_v6.3b | মোটর প্রকার: | BLDC মোটর |
---|---|---|---|
অপারেটিং ভোল্টেজ: | 7 ~ 48vdc | সর্বোচ্চ.বর্তমান: | ১০ এ |
PWM ফ্রিকোয়েন্সি: | 1-20KHz | কর্ম চক্র: | 0~100% |
বিশেষভাবে তুলে ধরা: | ডিসি 48V ব্রাশলেস মোটর ড্রাইভার বোর্ড,ডিসি 7V ব্রাশলেস মোটর ড্রাইভার বোর্ড,3 ফেজ বিএলডিসি ড্রাইভার বোর্ড |

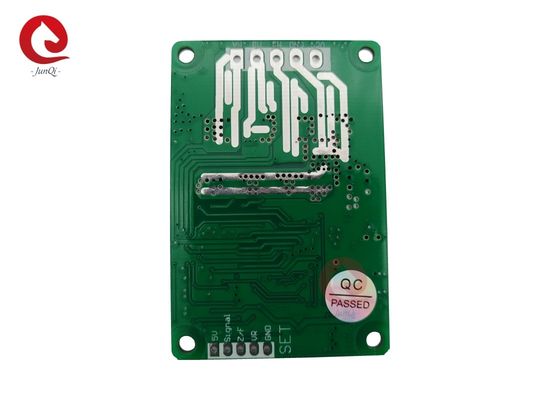

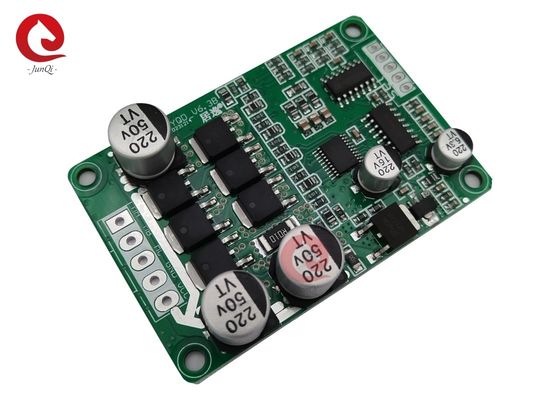

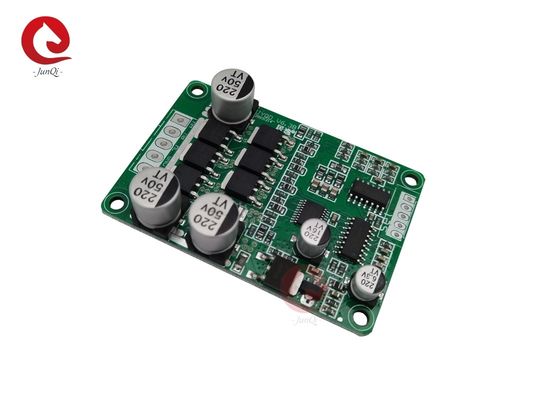

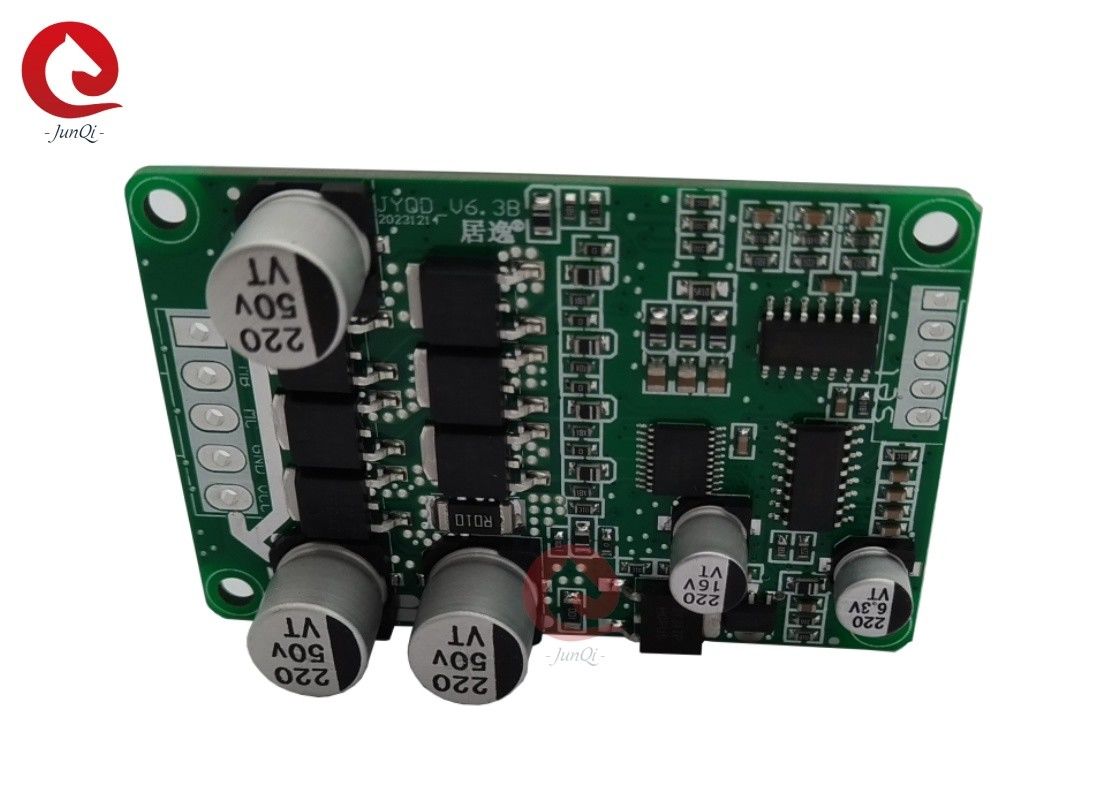

3 ফেজ ডিসি 7-48V ব্রাশলেস মোটর ড্রাইভার বোর্ড 10A সেন্সরবিহীন মোটর স্পিড কন্ট্রোলার PWM কন্ট্রোল সহ
ড্রাইভার বোর্ডের প্যারামিটার:
অ্যাপ্লিকেশন নোট:
1. নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি ড্রাইভার বোর্ডের নির্দিষ্ট সীমার বেশি নয়।
2. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভালো না হয় (যেমন শুরু করার সময় ঝাঁকুনি, বিপরীত হওয়া, মোটরের কোনো লোড ছাড়াই কারেন্ট খুব বেশি হলে, গতি স্থিতিশীল না থাকলে, দক্ষতা কম হলে এবং লোড সহ স্টার্ট-আপ করতে না পারলে) গ্রাহকরা সেরা ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধক এবং ক্যাপাসিট্যান্স সামঞ্জস্য করতে পারেন।
3. JYQD_V6.3B ড্রাইভার বোর্ড একটি খালি বোর্ড, 100W এর নিচে পাওয়ারের মোটরের জন্য জোর করে তাপ অপচয়ের প্রয়োজন নেই, স্বাভাবিক বায়ুচলাচল নিশ্চিত করতে হবে।
4. ড্রাইভার বোর্ডের 5V আউটপুট পোর্টটি বাহ্যিক বৈদ্যুতিক সরঞ্জামের সাথে সংযোগ করা নিষিদ্ধ। এটি শুধুমাত্র স্পিড নিয়ন্ত্রণ এবং বিপরীত করার জন্য এই বোর্ডের সাথে বাহ্যিক পটেনশিওমিটার এবং সুইচ সংযোগের জন্য উপযুক্ত।
5. JYQD_V6.3B ড্রাইভার বোর্ডের সিগন্যাল হল মোটরের গতির পালস আউটপুট সিগন্যাল এবং আউটপুট কারেন্ট 5mA এর কম।
ওয়্যারিং ডায়াগ্রাম এবং পোর্টগুলির বিবরণ:
1. কন্ট্রোল পোর্ট
GND — ড্রাইভার বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
VR — স্পিড কন্ট্রোল পোর্ট। অ্যানালগ ভোল্টেজ স্পিড নিয়ন্ত্রণ 0V-5V স্পিড নিয়ন্ত্রণ, নিম্ন থেকে উচ্চ পর্যন্ত লিনিয়ার স্পিড নিয়ন্ত্রণ। PWM স্পিড নিয়ন্ত্রণের জন্য ড্রাইভার বোর্ডের সাথে গ্রাউন্ড করতে হবে।
Z/F — ঘূর্ণন দিক নিয়ন্ত্রণ পোর্ট। এক দিকে 5V সংযোগ করুন বা কোনো সংযোগ করবেন না, অন্য দিকে GND সংযোগ করুন।
Signal — মোটর গতির পালস সিগন্যাল আউটপুট পোর্ট, 5V পালস সিগন্যাল
5V — ড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, স্পিড সমন্বয় এবং বিপরীত করার জন্য বাহ্যিক পটেনশিওমিটার বা সুইচ।
2. পাওয়ার পোর্ট
P+/VCC — ডিসি +
P-/GND — ডিসি -
MC — মোটর ফেজ C
MB — মোটর ফেজ B
MA — মোটর ফেজ A
3. অনুগ্রহ করে মনোযোগ দিন যে মোটরের ফেজ তার এবং হল তার যেন খুব বেশি লম্বা না হয়। তারটি খুব লম্বা হলে সংকেতের হস্তক্ষেপ হবে।
4. কন্ট্রোল পোর্টের দূরত্ব: 2.54 মিমি, পাওয়ার পোর্টের দূরত্ব: 3.96 মিমি।
5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেটের মধ্যে ইনসুলেশনের দিকে মনোযোগ দিন।
V6.3B ড্রাইভার বোর্ডের মাত্রা(মিমি):
