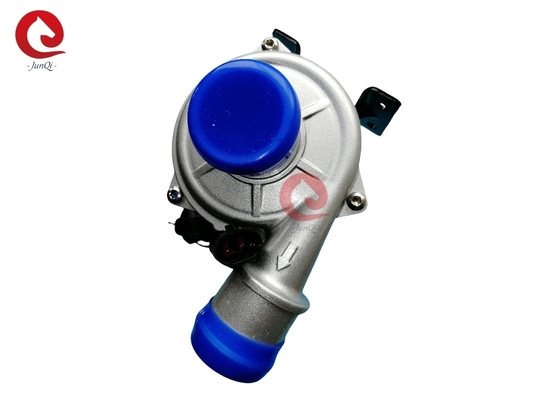

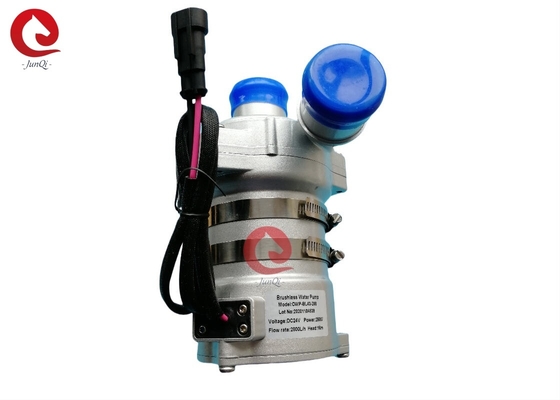

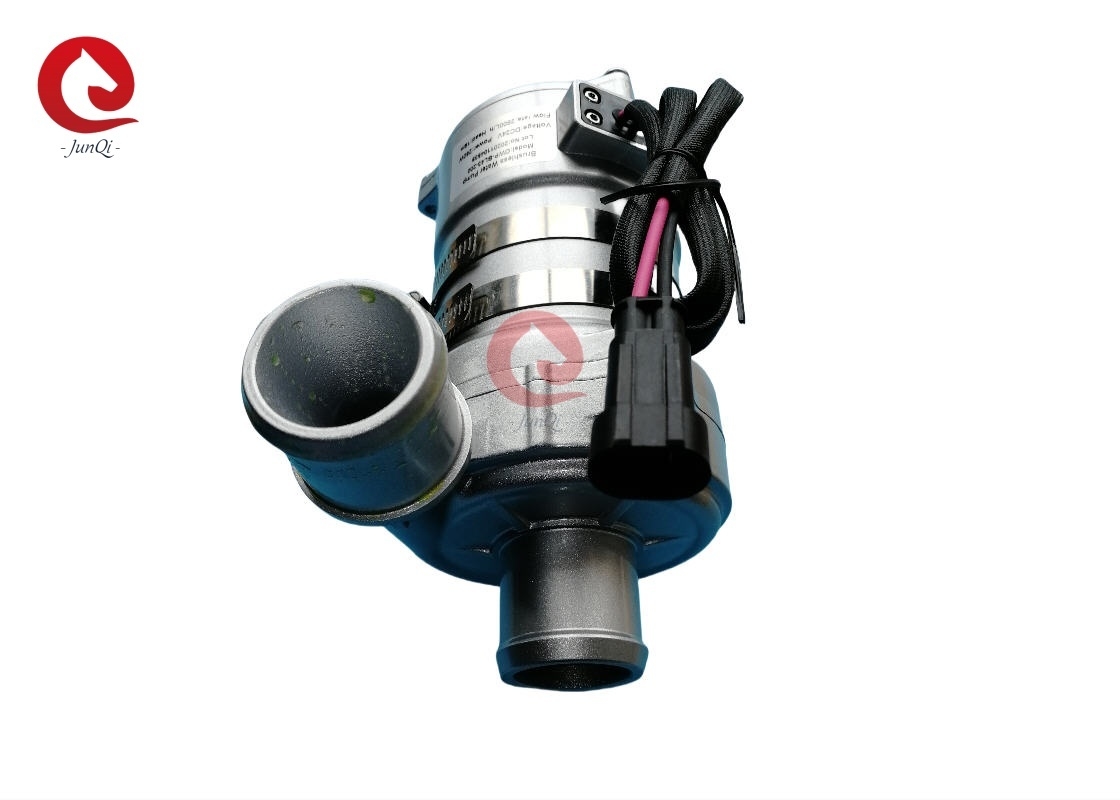

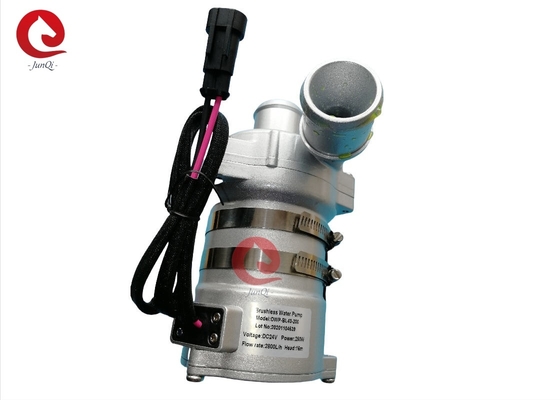

24VDC জুনকি জেপি-বিএল 43-200 ব্রাশহীন ডিসি অটোমোটিভ ওয়াটার পাম্প 2800LPH ফ্লো রেট ইঞ্জিন শীতল করার জন্য

24VDC জুনকি জেপি-বিএল43-200 ব্রাশবিহীন ডিসি অটোমোটিভ ওয়াটার পাম্প ইঞ্জিন কুলিংয়ের জন্য

■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতলীকরণ সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য
◆ সেন্ট্রিফিউগাল পাম্প
◆ চৌম্বকীয় বল ট্রান্সমিশন
◆ উচ্চ দক্ষতা সম্পন্ন ব্রাশবিহীন ডিসি মোটর, কম বিদ্যুতের ব্যবহার, উচ্চ দক্ষতা, দীর্ঘ পরিষেবা জীবন।
◆ বিস্তৃত অপারেটিং তাপমাত্রা সহ
◆ PWM সংকেত গতি নিয়ন্ত্রণ
◆ ডায়াগনস্টিক সংকেত আউটপুট
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ
◆ বিপরীত মেরুতা সুরক্ষা
◆ শুকনো অবস্থায় চালানো থেকে সুরক্ষা
◆ ওভার ভোল্টেজ, ওভার কারেন্ট সুরক্ষা
◆ ওভারলোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে আসা সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: ডাই-কাস্টিং অ্যালুমিনিয়াম খাদ
ইম্পেলার: PPS+GF
শিল্ড ক্যাভিটি: PPS+GF
শ্যাফ্ট স্লিভ: কার্বোরান্ডাম কম্পোজিট উপকরণ
শ্যাফ্ট: স্টেইনলেস স্টিল (3CR14) শ্যাফ্ট
চুম্বক হাউজিং: PPS প্লাস্টিক ক্যাপসুলেশন
সিল রিং: EPDM
EMC: গ্রেড 3
গোলমাল:≤61dB

■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রোটর: PPS প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং নাট: SUS 304 স্টেইনলেস স্টিল
ড্রাইভিং মোটর: ব্রাশবিহীন ডিসি মোটর
মোটর তারের ফ্রেম: PPA GF
পাম্প হাউজিং: বালি-বিস্ফোরণ এবং অ্যানোডাইজিং + PE পাউডার কোটিং সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।

ব্র্যাকেট: ইস্পাত
ব্র্যাকেট হুপ: ইউএস 304 স্টেইনলেস স্টিল
IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী
কানেক্টর মডেল: AMP282106-1 (ম্যাচ করা প্লাগ AMP282088-1)
নোজেল ব্যাস: 38 মিমি (1.5 ইঞ্চি)



■ মাউন্টিং নির্দেশাবলী
জেপি-বিএল43-200 সিরিজের পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা প্রি-ফিলিং প্রয়োজন,
সিস্টেমের সর্বনিম্ন অবস্থানে পাম্পটি ইনস্টল করা হয় যাতে ইম্পেলারটি সর্বদা তরলে নিমজ্জিত থাকে, অথবা পাওয়ার চালু করার আগে পাম্পটি প্রি-ফিল করা হয়।

1: পাম্প শুকনো অবস্থায় চালানো উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো অবস্থায় চলতে পারে (15 মিনিট শুকনো অবস্থায় চলার পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো অবস্থায় চললে শব্দ হবে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট স্লিভে ঘর্ষণ বাড়বে।

2: পাম্পের ইনলেট সংযোগের জন্য প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন তবে পাম্পে নেতিবাচক চাপের কারণে, বাইরের বাতাস পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করা সহজ হবে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে এবং বুদবুদগুলিও পাম্পের ক্ষতি করবে।

3: পাম্প ইনলেট দিক থেকে দেখলে, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।

4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।

5: শুকনো অবস্থায় চালানো এড়াতে (ইম্পেলারে বাতাস আটকে যাওয়া), ওয়াটার পাম্প আউটলেট পোর্টটি উল্লম্ব বা ইম্পেলারের উপরের দিকে হওয়া উচিত। (চিত্র 1 দেখুন)

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোনো কনুই নেই) যাতে বাতাস সহজে নির্গত হতে পারে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।

7: সমুদ্রের জল বা অন্যান্য ভারী দূষণ বড় শস্যের অমেধ্য তরল মাধ্যম হিসাবে ব্যবহার করা যাবে না।




■ তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে + 185°F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40℃ থেকে +120℃ (-40°F থেকে +248°F)
সংরক্ষণ তাপমাত্রা: -40℃ থেকে +70℃ (-40°F থেকে +158°F)
(100 ℃ পর্যন্ত, তবে এটি পরিষেবা জীবন কমিয়ে দেবে)
■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100℃ (212°F)।
রেটেড ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টার বেশি।
■ ভোল্টেজ পরিসীমা
রেটেড 24V ওয়াটার পাম্প, কার্যকরী পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণ পরিবেশে উন্মুক্ত করা যাবে না।

মাঝারি তরল: তরল মিশ্রণ (60% এর নিচে গ্লাইকল সহ জল)


■ বৈদ্যুতিক পরামিতি

কানেক্টর মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):

■ সতর্কতা
1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস ডিসচার্জ পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি যাওয়া উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন।
2. ওয়াটার পাম্পের ইনস্টলেশন অবস্থানটি যতটা সম্ভব কম জল স্তরের কাছাকাছি হওয়া উচিত, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।
4. অনুগ্রহ করে ধুলোময় পরিবেশ থেকে পাম্পটি ব্যবহার করুন, ধুলো পরিষেবা জীবন কমাতে ক্ষতিকর
5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক হওয়া এড়িয়ে চলুন

■ কর্মক্ষমতা পরামিতি



■বাইরের মাত্রা
