উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | junqi |
সাক্ষ্যদান: | IS9001, TS16949,CE |
মডেল নম্বার: | OWP-BL43-200 |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotialbe |
প্যাকেজিং বিবরণ: | রফতানির জন্য উপযুক্ত |
ডেলিভারি সময়: | অর্ডার ভিত্তিতে, |
পরিশোধের শর্ত: | T/T, Western Union, PayPalfunction gtElInit() {var lib = new google.translate.TranslateService();lib |
যোগানের ক্ষমতা: | 1000Set / মাস |
মডেল: | OWP-BL43-200 | উপাদান: | পিপিএস + জিএফ, স্টেইনলেস |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 24 ভিডিসি (18 ভি -32 ভিডিসি) | ক্ষমতা: | 250W |
রেট প্রবাহ হার: | 2800L / এইচ | মাথা: | 16M |
আবেদন: | হাইব্রিড বাস, বৈদ্যুতিক যানবাহন | ||
লক্ষণীয় করা: | 2800 এল/এইচ ব্রাশলেস ডিসি ওয়াটার পাম্প,16 এম হেড ব্রাশলেস ডিসি ওয়াটার পাম্প,ইলেকট্রিক যানবাহন কুলিং ওয়াটার পাম্প 24VDC |

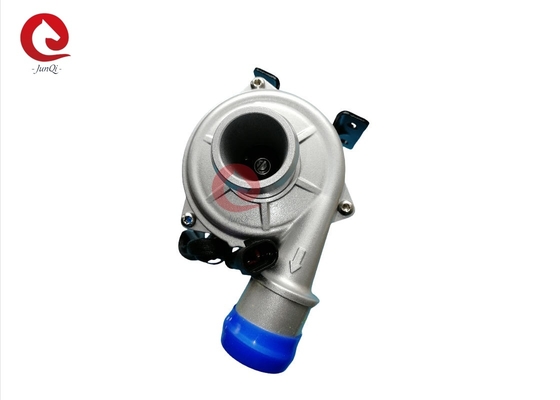

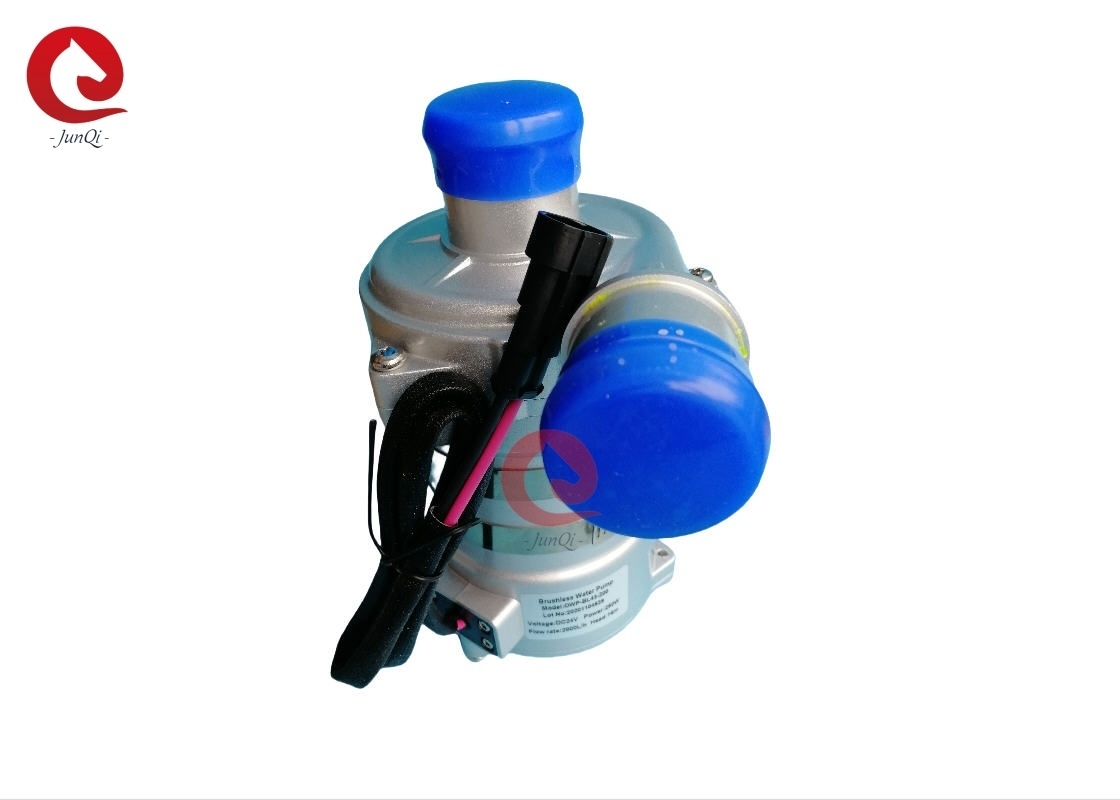

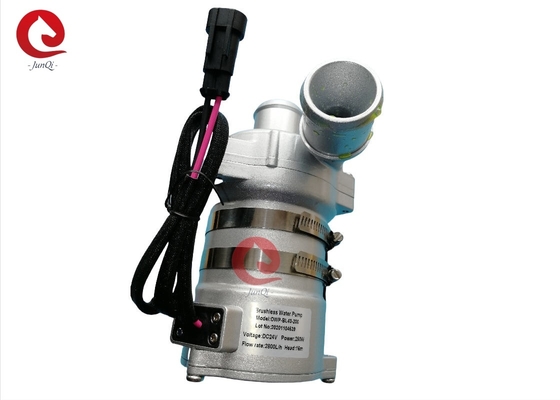

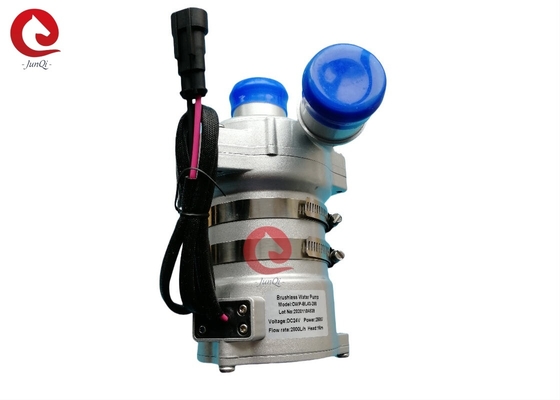

24VDC 250W 2800L/H ফ্লো রেট, হাই হেড ব্রাশলেস ডিসি ওয়াটার পাম্প, ইলেকট্রিক যানবাহন কুলিং ওয়াটার পাম্পস
অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
■ বৈশিষ্ট্য
◆ কেন্দ্রীভূত পাম্প
◆ চৌম্বকীয় শক্তি সংক্রমণ
Efficiency উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
Wide বিস্তৃত অপারেটিং তাপমাত্রা সহ
◆ PWM সংকেত গতি নিয়ন্ত্রণ
◆ ডায়াগনস্টিক সিগন্যাল আউটপুট
Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে
Po বিপরীত মেরুতা সুরক্ষা
◆ শুকনো চলমান সুরক্ষা
Vol ভোল্টেজ উপর, বর্তমান সুরক্ষা উপর
◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা
■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)
পাম্প হেড হাউজিং: কাস্টিং অ্যালুমিনিয়াম alloys
ইমপেলার: PPS+GF
Elাল গহ্বর: PPS+GF
খাদ হাতা: carborundum যৌগিক উপকরণ
খাদ: স্টেইনলেস স্টীল (3CR14) খাদ
চুম্বক হাউজিং: পিপিএস প্লাস্টিক ক্যাপসুলেশন
সীল রিং: ইপিডিএম
ইএমসি: গ্রেড 3
গোলমাল: ≤61 ডিবি
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল
ড্রাইভিং মোটর: ব্রাশহীন ডিসি মোটর
মোটর তারের ফ্রেম: পিপিএ জিএফ
পাম্প হাউজিং: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং +পিই পাউডার লেপের সাথে অ্যালুমিনিয়াম কেস Dieালাই।
বন্ধনী: ইস্পাত
বন্ধনী হুপ: ইউএস 304 স্টেইনলেস স্টিল
IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)
সংযোগকারী মডেল: AMP282106-1 (মিলিত প্লাগ AMP282088-1)
অগ্রভাগ ব্যাস: 38 মিমি (1.5 ইঞ্চি)
■ মাউন্ট নির্দেশ
OWP-BL43-408T সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যার জন্য পূর্বে ভরাট প্রয়োজন,
সিস্টেমের সর্বনিম্ন অবস্থানে স্থাপন করা পাম্প যাতে নিশ্চিত করা যায় যে প্রেরক সর্বদা তরলে ডুবে থাকে, অথবা পাওয়ারের আগে পাম্পটি পূর্বে ভরা থাকে।
1: পাম্পটি শুকনো-চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো-চলতে পারে (15 মিনিট শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো চলমান শব্দ করবে, এছাড়াও খাদ এবং শাফট আস্তিনে ঘর্ষণ বৃদ্ধি করবে।
2: পাম্প ইনলেটের সাথে সংযুক্ত সুপারিশকৃত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পে নেতিবাচক চাপের কারণে বাইরের বায়ু সহজেই পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে , এবং বায়ু বুদবুদ পাম্পের ক্ষতি করে।
3: পাম্প খাঁড়ি দিক থেকে দেখা যায়, প্রেরক ঘড়ির কাঁটার দিকে ঘোরায় (আউটলেট পোর্টে তীর দেখুন)।
4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যায় (চিত্র 1 দেখুন) যখন উল্লম্বভাবে ইনস্টল করা হয়, আউটলেট পোর্টটি উপরের দিকে থাকা উচিত।
5: শুষ্ক-চলমান এড়ানোর জন্য (বাতাস ইমপেলারে আটকে যায়), ওয়াটার পাম্প আউটলেট পোর্টটি উল্লম্ব বা প্রেরকের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমি কোন কনুই নেই) যাতে বায়ু সহজেই নিharসৃত হয়, আউটলেট পাইপ 90 ডিগ্রি কনুইয়ের কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।
7: সমুদ্রের জল বা অন্যান্য ভারী দূষণকে বড় শস্যের অশুদ্ধ তরল তরল মাধ্যম হিসাবে ব্যবহার করতে পারে না।
■ তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +120 ℃ (-40 ° F থেকে +248 ° F)
সংগ্রহস্থলের তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° F থেকে +158 ° F)
(100 to পর্যন্ত, কিন্তু এটি পরিষেবা জীবনকে ছোট করবে)
■ সিস্টেমের চাপ
-0.2 থেকে 2.5 বার (100 ℃ (212 ° F)।
রেটিং ভোল্টেজ এবং 36 ℃ (86 ° F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।
■ ভোল্টেজ পরিসীমা
রেট 24V জল পাম্প, কার্যকরী পরিসীমা 18V - 32V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, কিন্তু অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের সেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপ বিকিরণ পরিবেষ্টিত হতে পারে না।
মাঝারি তরল: তরল মিশ্রণ (60% গ্লাইকলের নিচে জল)
■ বৈদ্যুতিক পরামিতি
কার্যকরী ভোল্টেজ (ভিডিসি) |
হারের ক্ষমতা (ডব্লিউ) |
রেট প্রবাহ (এল/এইচ) |
মাত্রা (মিমি) |
ওজন (ছ) |
18V-32V (24V) | 250W | প্রশ্ন = 2800 এল/এইচ, এইচ = 16 মি | 185*90*155 | 1950 গ্রাম |
সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):
মনোযোগ
1. কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ -120 ℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা।
2. পাম্পের পরিষেবা জীবন বাড়ানোর জন্য জল পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জল স্তরের কাছাকাছি হওয়া উচিত।
4. অনুগ্রহ করে পাম্পটি ধুলাবালি পরিবেশ থেকে দূরে ব্যবহার করুন, ধুলো সেবার জীবন কমাতে ক্ষতিকর
5. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং ইমপেলার-ব্লক এড়িয়ে চলুন
■ কর্মক্ষমতা পরামিতি
■ বাহ্যিক মাত্রা
