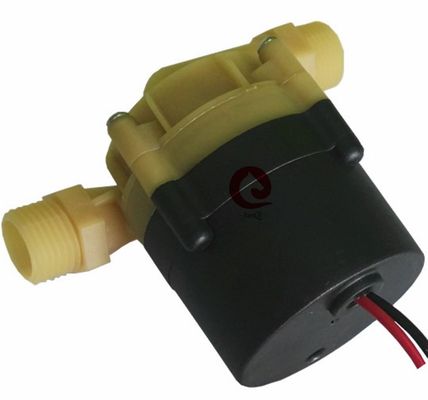

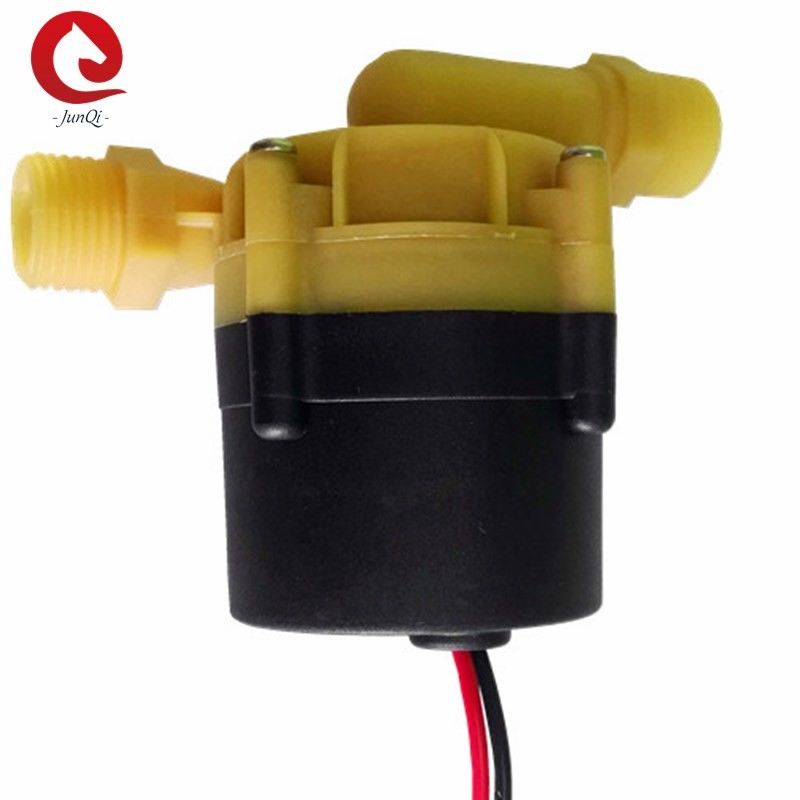

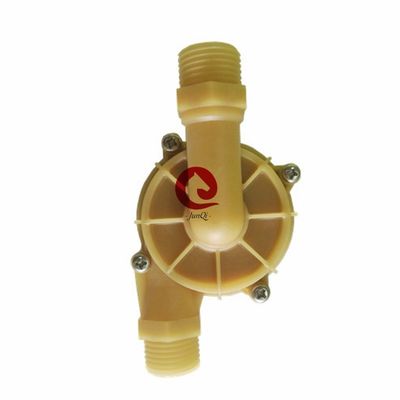

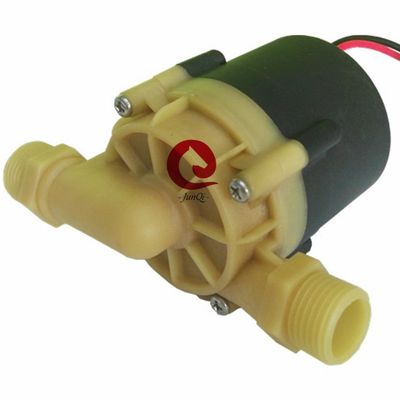

ছোট 12V/24V স্থির গতি ব্রাশহীন ডিসি মোটর ওয়াটার পাম্প লেজার সরঞ্জাম জল শীতল জল পাম্প

JQ-P6202 বৈদ্যুতিক ওয়াটার হিটারের জন্য ব্রাশহীন ডিসি সেন্ট্রিফুগাল ওয়াটার পাম্প

JQ-P6202 সিরিজ ইন্ডাস্ট্রিয়াল ব্রাশহীন ডিসি ওয়াটার পাম্প

বুম্পিং/সার্কুলেশন/ভেরিয়েবল ফ্রিকোয়েন্সি/নিম্ন গোলমাল/সেন্ট্রিফুগালপাম্প/পিডব্লিউএম নিয়ন্ত্রণ

■ অ্যাপ্লিকেশন

1: সৌর গরম জল সঞ্চালন
2: পানি বিশুদ্ধিকরণ সরঞ্জাম
3: পানীয় জলের যন্ত্রপাতি
4: স্বয়ংক্রিয় জল সরবরাহকারী
5: জল শীতলকরণ সরঞ্জাম
6: ইঞ্জিন ঠান্ডা
7: গরম করার সরঞ্জাম শীতল
8: কুলিং টাওয়ার
9: সেচ ল্যান্ডস্কেপ

■ বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বকীয় শক্তি প্রেরণ (শিল্ড পাম্প কাঠামো)
◆ উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
◆ বিস্তৃত অপারেটিং তাপমাত্রার সাথে
◆ পিডব্লিউএম সিগন্যালের গতি নিয়ন্ত্রণ
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ করে
◆ বিপরীত মেরুতা সুরক্ষা (ঐচ্ছিক)
◆ শুষ্ক চলমান সুরক্ষা (ঐচ্ছিক)
◆ ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
◆ অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগ অংশ)
পাম্প হেড হাউজিং: PK+GF
ইম্পেলারঃ পিপিই+জিএফ
ঢাল গহ্বরঃ PK+GF
শ্যাফ স্লিভঃ কার্বন রজন কম্পোজিট উপাদান/ সিরামিক স্লিভ
শ্যাফ্টঃ সিরামিক অক্ষ / স্টেইনলেস স্টীল শ্যাফ্ট
সিলিং রিংঃ ইপিডিএম

■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং ইলেক্ট্রোম্যাগনেটঃ প্লাস্টিকের চৌম্বকীয় ছাঁচনির্মাণ
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশহীন মোটর
মোটর তারের কাঠামোঃ পিপিএ + জিএফ (কালো)
পাম্পের হাউজিংঃ পিপিএস+জিএফ ((ইউভি প্রতিরোধের)
ক্রেটঃ SUS 304 স্টেইনলেস স্টীল
ব্র্যাকেট রিপঃ ইউএস 304 স্টেইনলেস স্টীল + ডিম্পিং রাবার রিং
IP65 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)
ওয়্যারিংঃ ৩টি কানেক্টর / ওয়াটারপ্রুফ সংযোগকারী অপশনাল
ডোজেলের ব্যাসার্ধঃ20.5 মিমি (ভিতরের ব্যাসার্ধঃ14.5 মিমি)

■ মডেল স্পেসিফিকেশন

JQ-P6202-2Pin 24 ভোল্ট

■ মাউন্ট করার নির্দেশাবলী
JQ-P6202 সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যার জন্য প্রাক-ভরাট প্রয়োজন,
পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পরিপূর্ণ হয়।

1: পাম্পটি শুকনো চলবে না, যদিও এটি 30 সেকেন্ডের জন্য শুকনো চলতে পারে (30 সেকেন্ডের শুকনো চলার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2: পাম্প ইনলেট সংযুক্ত করার জন্য প্রস্তাবিত ব্যাসার্ধের গহ্বরযুক্ত পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসার্ধের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীর দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5: শুষ্ক চলন এড়াতে (বায়ু ইম্পেলারে আটকে যায়),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা ইম্পেলারের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারে কোনও কনকোড নেই) যাতে বাতাস সহজেই ছাড়ানো যায়, আউটলেট পাইপটি 90 ডিগ্রি কম ব্যবহার করা উচিত নয় কনকোড (চিত্র 2 দেখুন) ।

7: তরল মাধ্যম হিসেবে সমুদ্রের পানি বা বড় শস্যের অশুচিতা তরল সহ অন্যান্য ভারী দূষণ ব্যবহার করা যাবে না।

চিত্র ১ চিত্র ২ চিত্র ৩

■ তাপমাত্রা পরামিতি
মাঝারি তরল তাপমাত্রাঃ -২৫°সি থেকে +১০৫°সি (-১৩°এফ থেকে +২২১°এফ)
কাজের পরিবেষ্টিত তাপমাত্রাঃ -১০°C থেকে +১০০°C (১৪°F থেকে +২১২°F)
সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)
(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)

■ সিস্টেমের চাপ
-০.২ থেকে ২.৫ বার (১০০°সি)
নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।

■ ভোল্টেজ পরিসীমা
নামমাত্র 24V জল পাম্প, 18V থেকে 30V এর মধ্যে কাজযোগ্য পরিসীমা
যদিও মোটরটি একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে,পাম্পটি বায়ুমণ্ডলীয় তাপীয় বিকিরণের সংস্পর্শে আসতে পারে না.

মাঝারি তরলঃ বিশুদ্ধ পানি, তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)

■ বৈদ্যুতিক পরামিতি
স্পেসিফিকেশনঃ
নং. বিভাগের বিবরণী
1 নামমাত্র ভোল্টেজ 24V
2 কাজযোগ্য ভোল্টেজ 18V-30V
৩ নামমাত্র শক্তি ৫-৫৫ ওয়াট
3 প্রবাহের পরিসীমা 0-22L/মিনিট
4 উত্তোলনের পরিসীমা 0-11M
5 গোলমাল ≤45dB
6 সেবা জীবন 20000H
7 অপারেটিং মোড অবিচ্ছিন্ন কাজ
8 ইনলেট ব্যাসার্ধ 20.5mm ((ভিতরের ব্যাসার্ধঃ14.5 মিমি)
9 আউটলেট ব্যাসার্ধ 20.5mm ((ভিতরের ব্যাসার্ধঃ14.5 মিমি)

■ ওয়্যারিং এর বর্ণনা
তারের স্ট্যান্ডার্ড দৈর্ঘ্যঃ 40 সেমি (তারি টানবেন না)

কালো: ডিসি-

লালঃ ডিসি+

■ পিডব্লিউএম এর বর্ণনা

গতি নিয়ন্ত্রণের জন্য তিনটি উপায়

1: 0-5V অ্যানালগ ভোল্টেজ
2: পিডব্লিউএম ডিউটি সাইকেল রেসিও 0%-100% (নীচের চার্ট)
3: ইনপুট PWM ফ্রিকোয়েন্সি (1K-10K Hz)

সমস্ত ডেটা গ্রাহকের জন্য কাস্টমাইজযোগ্য

■ কাস্টমাইজেশন সেবা:
1:পাম্পের অংশগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
2:পাম্পের পারফরম্যান্স পরামিতি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
3:পাম্পের অপশনাল আনুষাঙ্গিক গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
4:বিশেষ সার্কিট প্রোগ্রাম গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
5:বাহ্যিক হাউজিং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যাবে

■ পানি পাম্পের গঠন

■ জল পাম্পের সামগ্রিক মাত্রা
