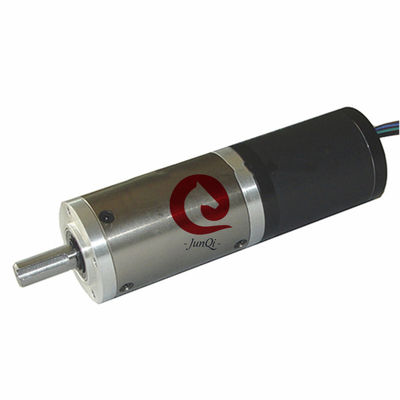

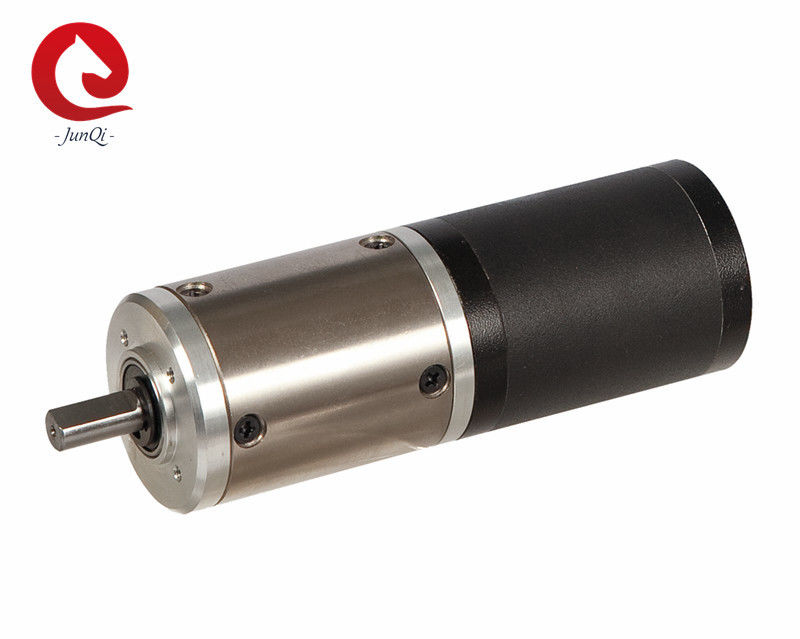

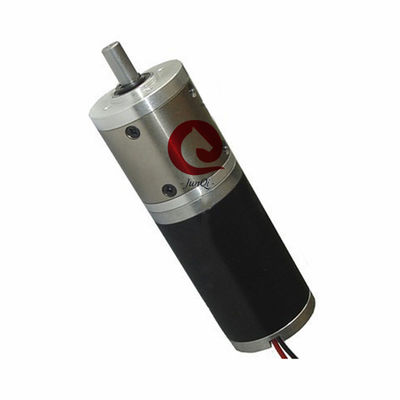

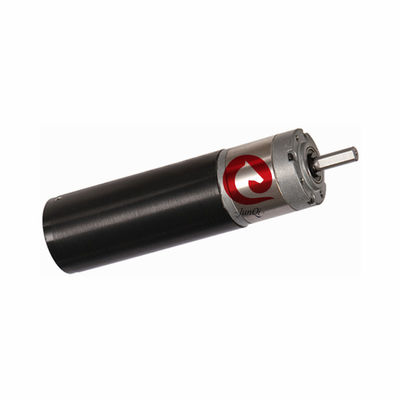

ডায়া 42 মিমি প্ল্যানেটারি গিয়ারবক্স, রেটেড টর্ক0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K হ্রাস মোটর
বৈশিষ্ট্য:
উচ্চ দক্ষতা এবং কম শব্দ।
টেকসই এবং দীর্ঘ পরিষেবা জীবন।
DIY বা যান্ত্রিক কাজের জন্য উপযুক্ত।
ওয়্যার ডায়াগ্রাম:
| প্রকার |
রঙ |
ফাংশন |
|
UL1007
AWG26
|
নীল |
Vcc |
| হলুদ |
Ha |
| বাদামী |
Hb |
| লাল |
Hb |
| সবুজ |
GND |
|
UL1007
AWG22
|
লাল |
ফেজ U |
| বাদামী |
ফেজ V |
| কালো |
ফেজ W |
ড্রাইভিং মোটর স্পেসিফিকেশন:
| আইটেম |
ইউনিট |
JQ42RBL30-2455 |
JQ42RBL60-2454 |
| খুঁটির সংখ্যা |
|
8 |
8 |
| ফেজের সংখ্যা |
|
3 |
3 |
| রেটেড ভোল্টেজ |
VDC |
24 |
24 |
| নো-লোড স্পিড |
rpm |
5500 |
5400 |
| রেটেড স্পিড |
rpm |
4000 |
4200 |
| রেটেড টর্ক |
mN.m |
20 |
56 |
| রেটেড পাওয়ার |
W |
8.4 |
25 |
| পিক টর্ক |
mN.m |
60 |
170 |
| পিক কারেন্ট |
A |
1.7 |
4.4 |
| লাইন থেকে লাইনের প্রতিরোধ |
ওহম@20℃ |
5.9 |
1.6 |
| লাইন থেকে লাইনের ইন্ডাকট্যান্স |
mH |
5.1 |
1.94 |
**নোট: উপরে স্ট্যান্ডার্ড মোটর, আমরা কাস্টমাইজড অনুরোধের সাথে ডিজাইন ও তৈরি করতে পারি!!
যান্ত্রিক আকার:
ব্রাশলেস ডিসি গিয়ার মোটর প্রযুক্তিগত ডেটা:
JQ42RBL30-2445 গিয়ার মোটরের ডেটা
| হ্রাস অনুপাত |
|
3.8 |
4.9 |
15 |
19 |
24 |
56 |
71 |
91 |
116 |
212 |
271 |
346 |
442 |
565 |
| গিয়ার ট্রেনের সংখ্যা |
|
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| গিয়ারবক্সের দৈর্ঘ্য(L) |
মিমি |
35.2 |
35.2 |
45.7 |
45.7 |
45.7 |
56.0 |
56.0 |
56.0 |
56.0 |
66.3 |
66.3 |
66.3 |
66.3 |
66.3 |
| নো-লোড স্পিড |
rpm |
1440 |
1127 |
367 |
289 |
229 |
98 |
77 |
60 |
47 |
26 |
20 |
16 |
12 |
9.7 |
| রেটেড স্পিড |
rpm |
1047 |
820 |
267 |
211 |
167 |
71 |
56 |
44 |
34 |
19 |
15 |
12 |
9.0 |
7.1 |
| রেটেড টর্ক |
N.m |
0.07 |
0.09 |
0.24 |
0.31 |
0.39 |
0.82 |
1.0 |
1.3 |
1.7 |
2.8 |
3.5 |
4.5 |
5 |
5 |
|
সর্বোচ্চ অনুমোদিত লোড
সংক্ষিপ্ত সময়ে
|
N.m |
1.5 |
1.5 |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
15 |
15 |
JQ33RBL80-2490 গিয়ার মোটরের ডেটা
| হ্রাস অনুপাত |
|
3.8 |
4.9 |
15 |
19 |
24 |
56 |
71 |
91 |
116 |
212 |
| গিয়ার ট্রেনের সংখ্যা |
|
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
| গিয়ারবক্সের দৈর্ঘ্য(L) |
মিমি |
35.2 |
35.2 |
45.7 |
45.7 |
45.7 |
56.0 |
56.0 |
56.0 |
56.0 |
66.3 |
| নো-লোড স্পিড |
rpm |
1414 |
1107 |
360 |
264 |
225 |
96 |
76 |
59 |
47 |
25 |
| রেটেড স্পিড |
rpm |
1099 |
861 |
280 |
221 |
175 |
75 |
59 |
46 |
36 |
20 |
| রেটেড টর্ক |
N.m |
0.19 |
0.25 |
0.68 |
0.86 |
1.1 |
2.3 |
2.9 |
3.7 |
4.7 |
5 |
|
সর্বোচ্চ অনুমোদিত লোড
সংক্ষিপ্ত সময়ে
|
N.m |
1.5 |
1.5 |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
15 |
আমরা অতিরিক্ত পরিষেবা সরবরাহ করতে পারি:
যদি এই মোটরটি আপনার অনুরোধের সাথে মেলে না। আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না, আমরা কাস্টমাইজড শ্যাফ্ট / ওয়াইন্ডিং / মাউন্টিং ফ্ল্যাঞ্জ / কেবল / সংযোগকারী তৈরি করতে পারি। আমরা আপনার এবং আপনার দলের সাথে একসাথে কাজ করব এমন একটি মোটর ডিজাইন করার জন্য যা আপনার অ্যাপ্লিকেশনের সুনির্দিষ্ট চাহিদা পূরণ করবে। সমস্ত প্রকৌশল এবং সমর্থন ইন-হাউস করা হয়।
আনুষাঙ্গিক পরিষেবা: ব্রেক, সংযোগকারী, এনকোডার
কাস্টমাইজড ডিজাইন: কাস্টমাইজড ওয়াইন্ডিং, কাস্টমাইজড ফ্ল্যাঞ্জ, কাস্টমাইজড শ্যাফ্ট...
FAQ:
প্রশ্ন: অর্ডারের লিড টাইম কত?
A: লিড টাইম : ডিপোজিট পাওয়ার 4 সপ্তাহ পর
প্রশ্ন: আপনার বাণিজ্য নিশ্চয়তা কি?
A: 100% পণ্যের গুণমান সুরক্ষা।
100% সময়মতো পণ্য চালান সুরক্ষা।
আপনার আচ্ছাদিত পরিমাণের জন্য 100% পেমেন্ট সুরক্ষা।
প্রশ্ন: MOQ কি?
A: 5PCS। ছোট অর্ডার স্বাগতম।
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য তৈরি করেন?
A: হ্যাঁ, আমরা এটি গ্রহণ করি।
প্রশ্ন: বিক্রয়োত্তর পরিষেবা সম্পর্কে?
A: বিক্রয়োত্তর পরিষেবা 24/7।
প্রশ্ন: আপনার পণ্যের গুণমানের স্তর কী?
A: আমরা ভাল মানের উত্পাদন করি, কম মানের উত্পাদন করতে অস্বীকার করি।
NEMA17 BLDC প্ল্যানেটারি গিয়ারবক্স মোটর :
